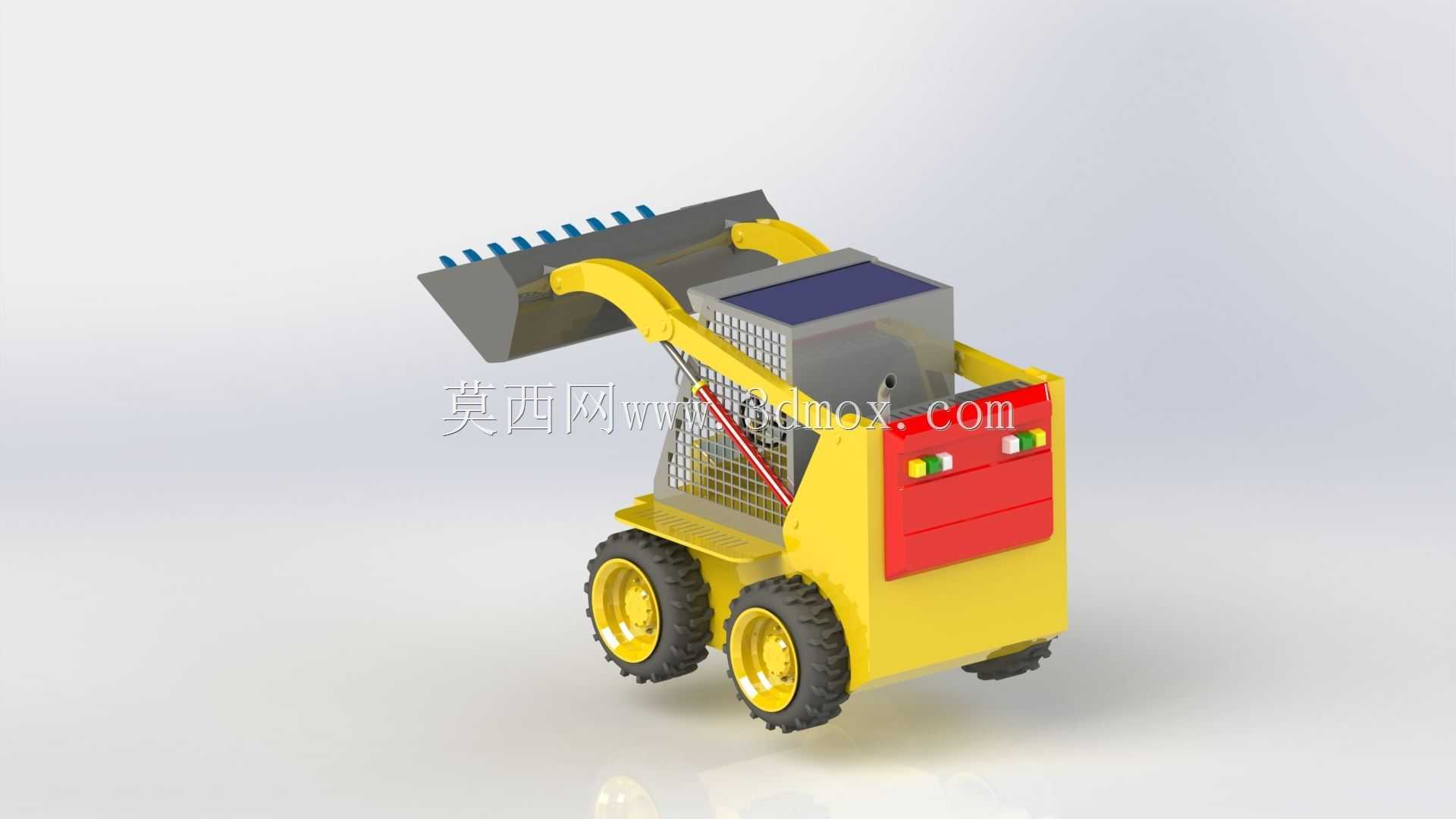

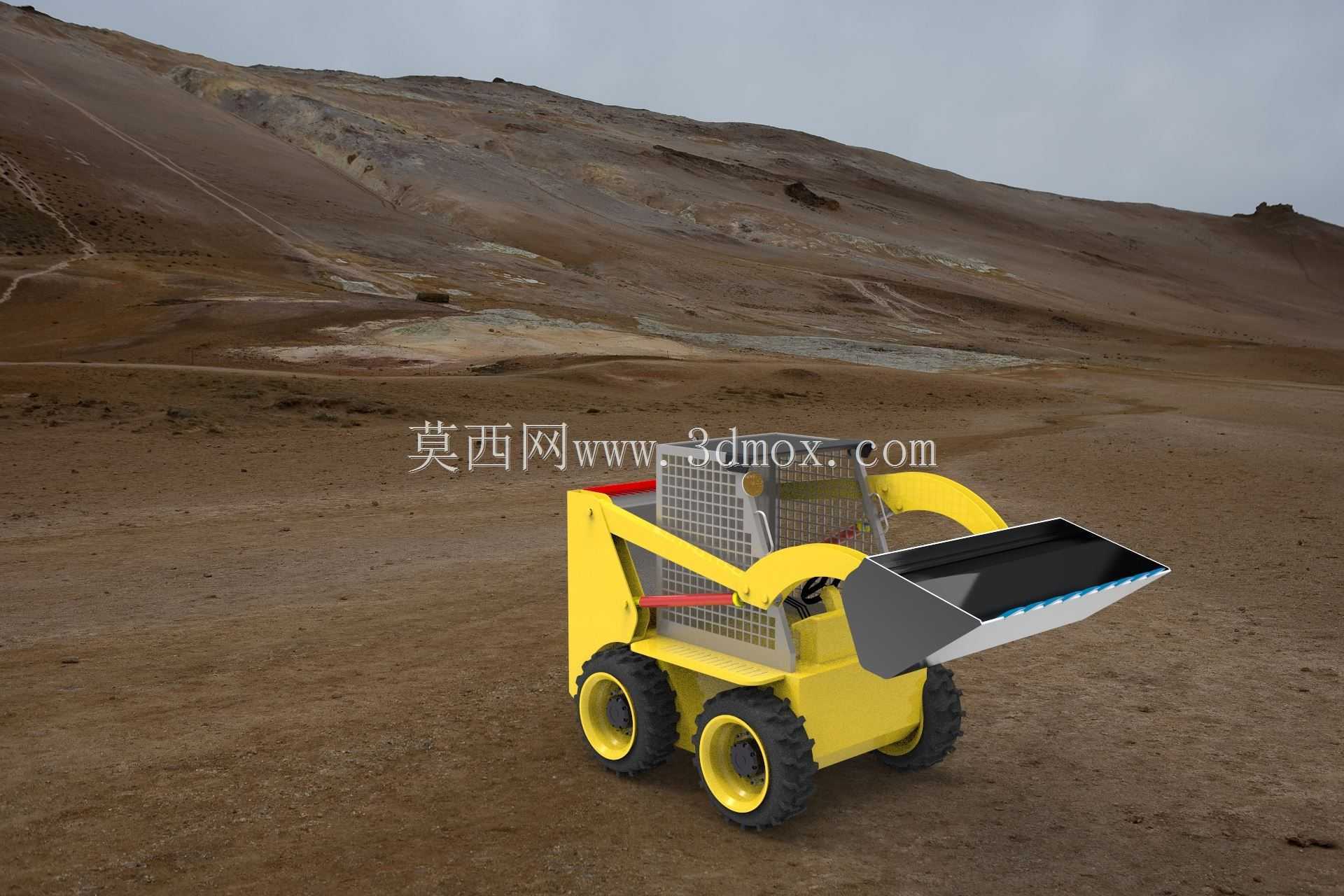

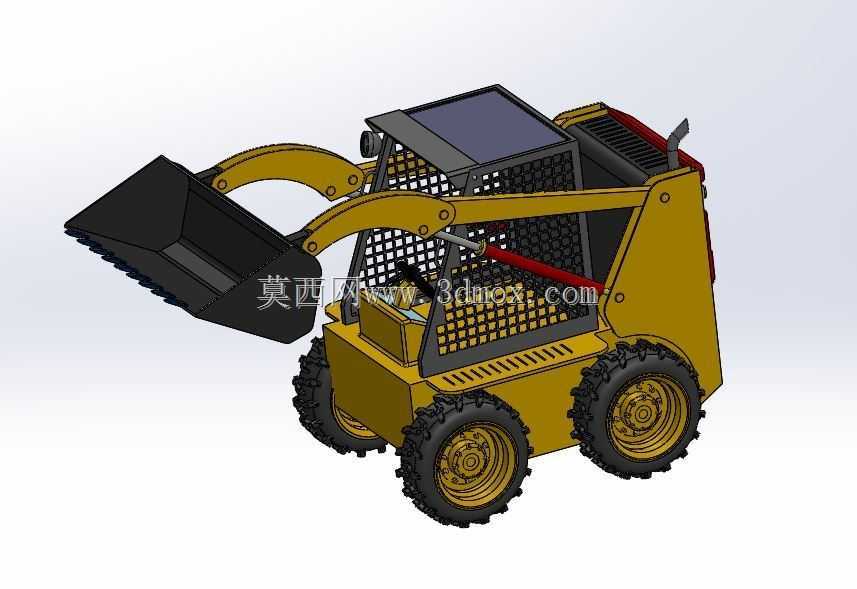

小型滑移式山猫装载作业设备结构设计

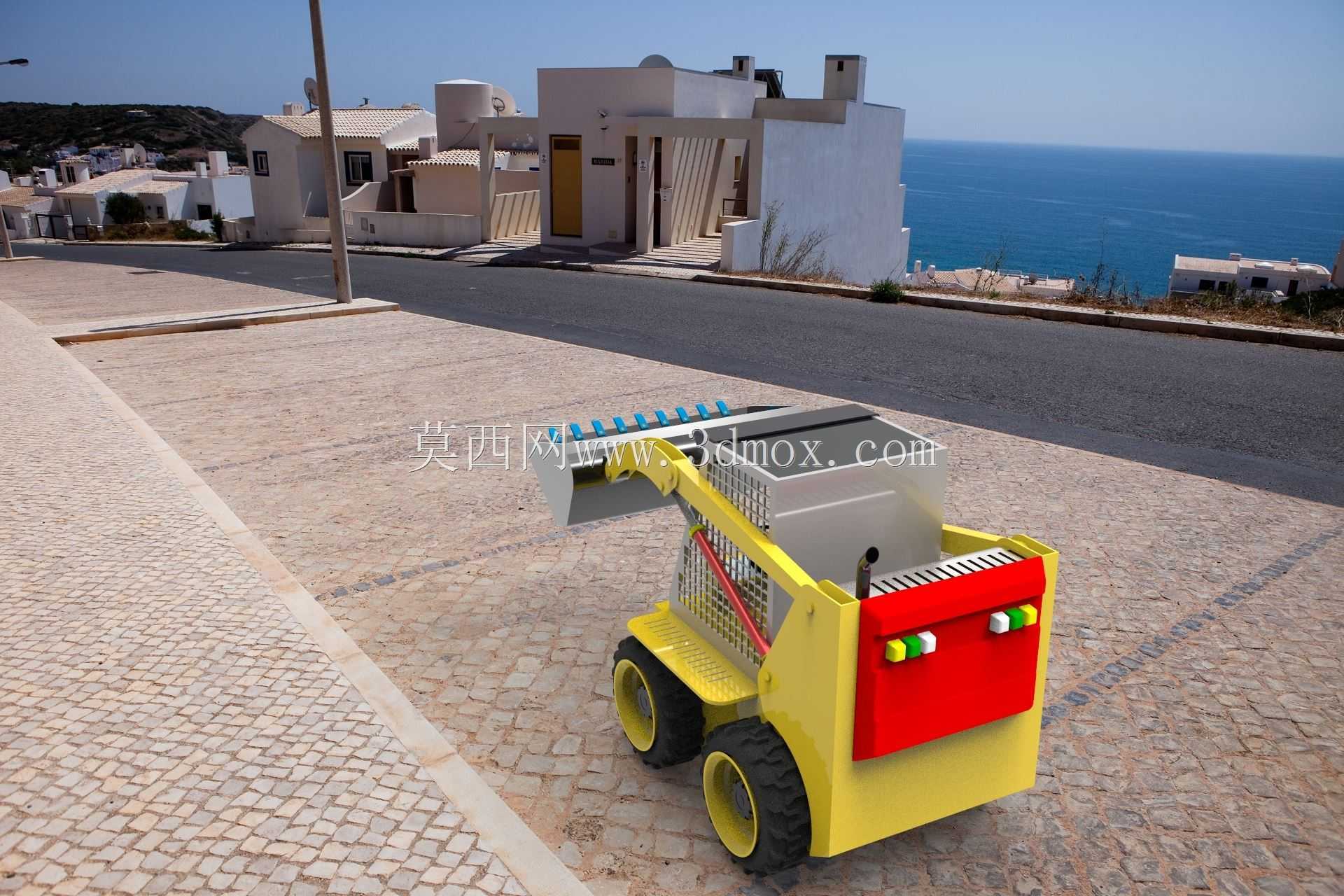

　　这款小型滑移装载设备的设计，最初是瞄准狭小场地内的零散作业需求展开的，不同于大中型装载机需要开阔的回转与通行空间，这类设备的核心应用场景集中在厂区车间内部物料转运、市政巷道养护作业、仓储库区零散堆料整理、小型基建项目的土石方短距离倒运，甚至是农牧场的厩肥清理、饲料转运这类场景，在这些空间受限的作业环境里，常规装载设备要么无法进入，要么转向半径过大无法灵活操作，滑移转向的结构特性刚好能填补这部分作业空白。从功能特性来看，该设备采用四轮驱动的滑移转向架构，左右两侧车轮可独立实现正反向转速差控制，能够完成原地零半径转向，在宽度仅比设备自身宽度多出几十公分的巷道或者车间通道内，不需要预留额外的转向空间就能完成调头、对位操作，

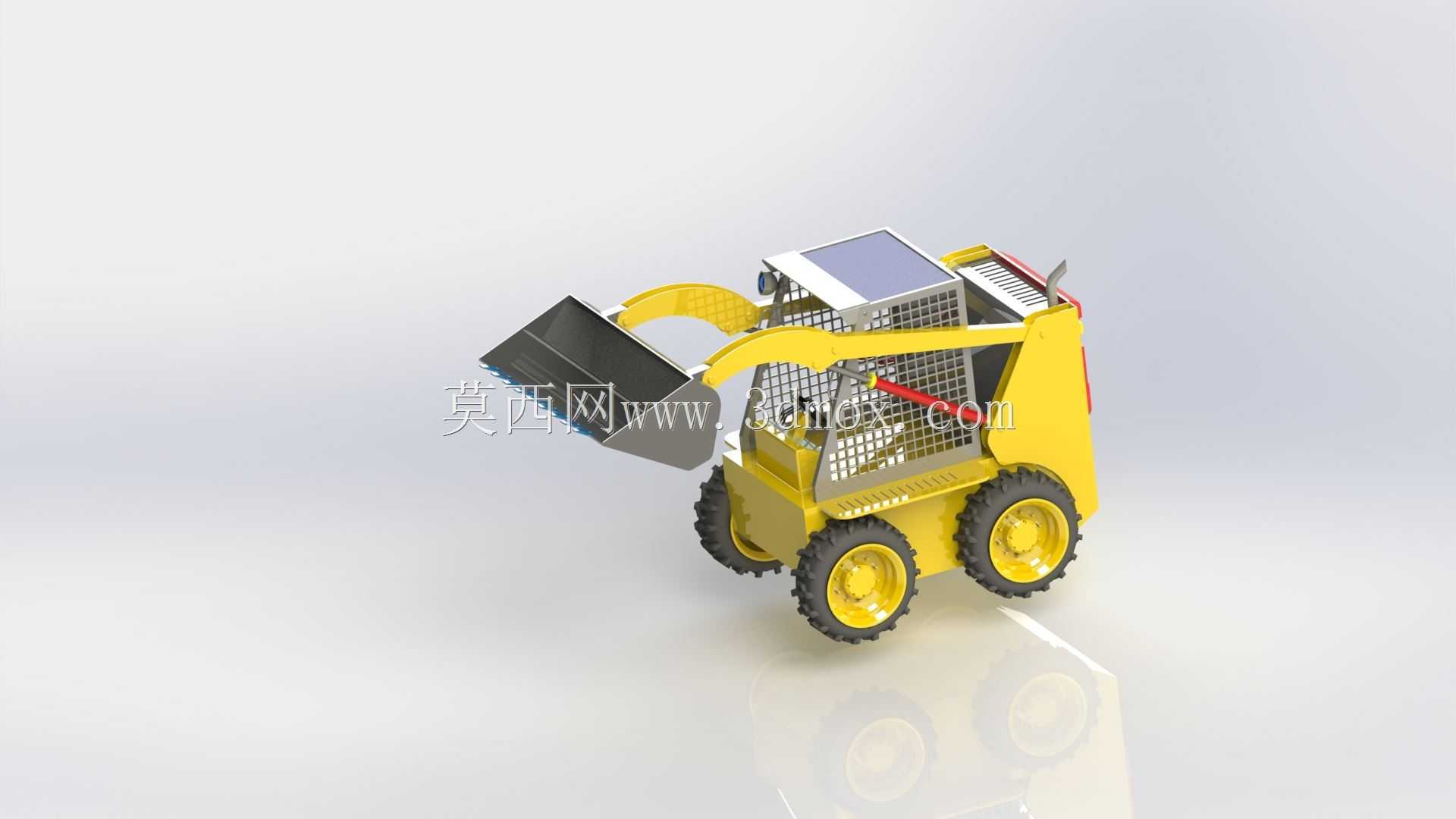

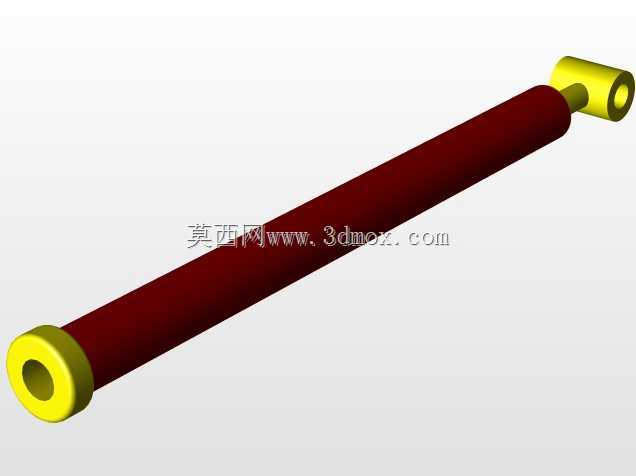

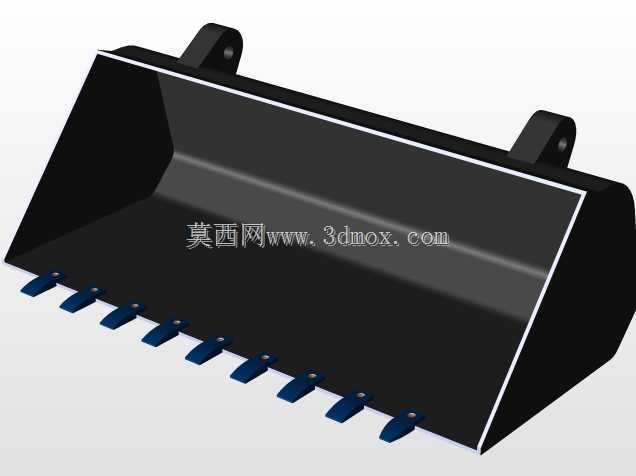

　　作业灵活性远高于同功率等级的铰接转向装载设备。工作装置部分采用前置举升臂结构，铲斗通过连杆机构与举升臂连接，配合液压驱动的举升油缸、转斗油缸，可实现铲斗的自动放平、高位卸料、低位掘起动作，掘起力的匹配是按照小型作业场景下常见的散料密度设计的，针对砂石、煤炭、渣土、散装粮食这类常见散状物料，单次满斗装载量适配小型转运车辆的接料高度，不需要额外调整接料位就能完成卸料作业。设计过程中，首先是确定整机的安装边界与外形尺寸，整机长度控制在不含铲斗时两米级范围，含铲斗的作业总长也控制在三米以内，整机宽度控制在一米级，这样的尺寸边界能够满足常规车间防火门、厂区小型通道、住宅区域巷道的通行要求，整机高度在落下工作装置时低于两米，

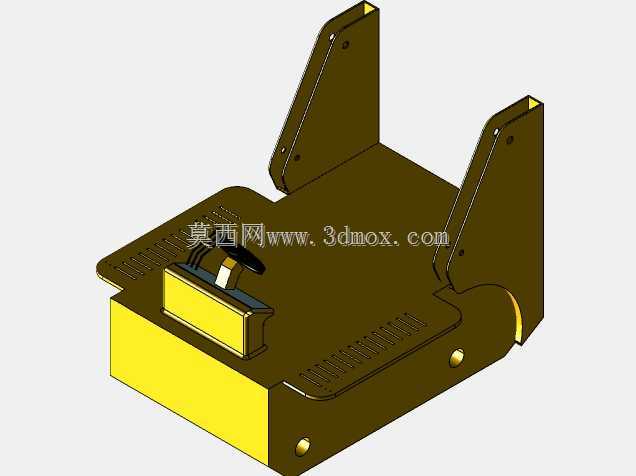

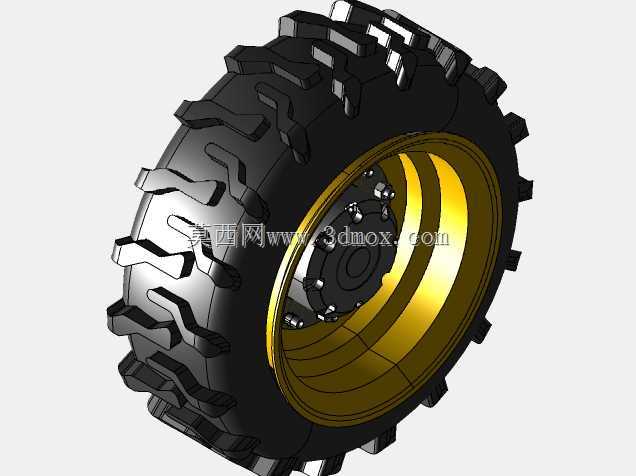

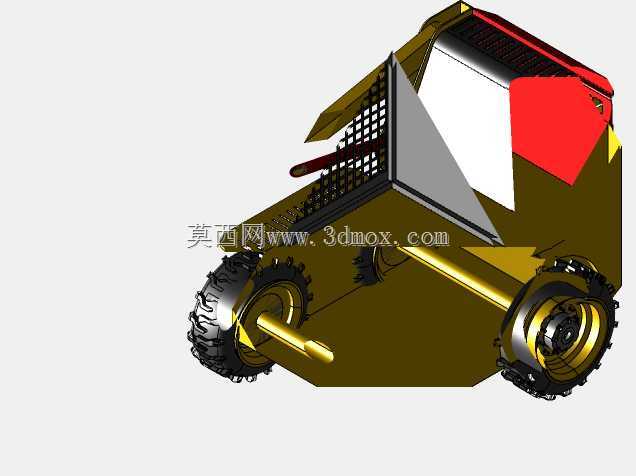

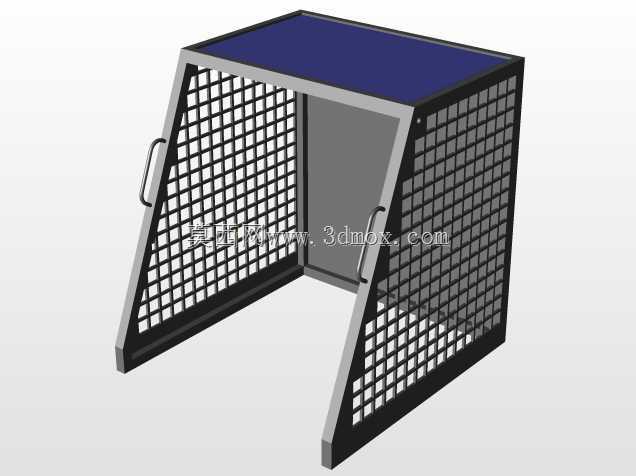

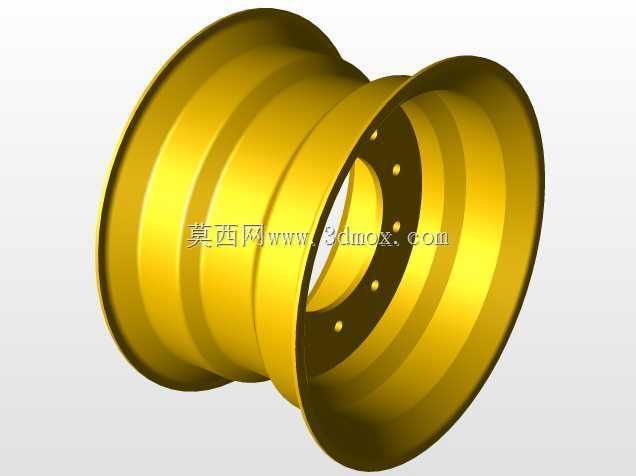

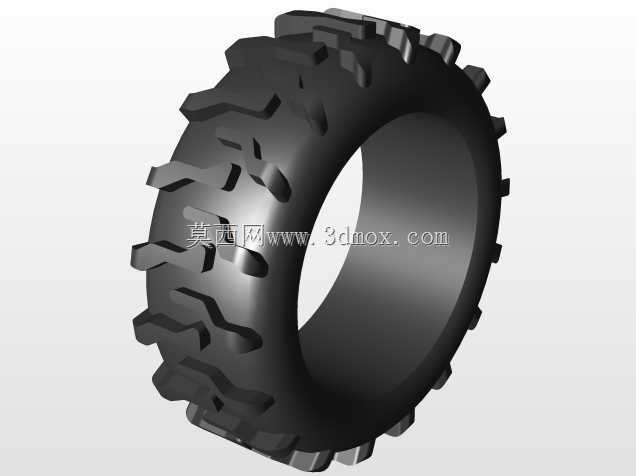

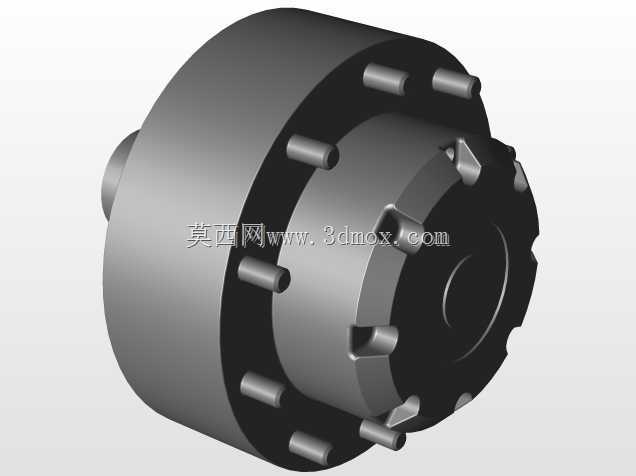

　　能够进入层高有限的地下车库、厂房夹层区域作业。结构布局上，将动力单元布置在设备后部，既可以平衡前端工作装置满载时的重量分配，避免作业时出现翘头失稳，也能利用后部空间布置散热、液压油箱、燃油箱等附属部件，驾驶室采用防落物的网格防护结构，在保证操作人员视野的同时，能够抵御作业过程中散落物料的冲击，操作机构按照人机工程布局，左右手柄分别对应两侧车轮的驱动控制与工作装置的动作控制，操作人员经过简单适配就能掌握操作逻辑。行走系统采用宽基工程轮胎，胎面的块状花纹设计能够兼顾硬化路面与松软非硬化路面的附着性能，在泥泞或者砂石场地作业时不容易出现打滑陷车的问题，轮胎的安装位置紧贴机身侧部，不会额外增加整机宽度，同时轮边的传动结构采用紧凑的减速设计，

　　将传动部件全部收纳在机身框架内部，避免作业过程中凸起部件与周边障碍物发生刮碰。液压系统的管路布置全部沿着机身框架与举升臂的内腔走线，外部仅预留必要的检修接头，既能够避免作业过程中物料剐蹭损坏管路，也能让整机外观更整洁，减少积料藏污的死角。工作装置的连杆机构在设计时做了运动轨迹校核，保证举升过程中铲斗的角度变化处于合理范围，不会在举升中途出现物料撒漏的问题，铲斗的刃口采用耐磨材料设计，针对长期铲掘硬质散料的磨损场景做了厚度强化，能够延长易损件的更换周期。整机的维护点全部布置在可快速开启的覆盖件下方，日常的油液检查、滤芯更换、润滑点加注不需要拆解大量结构件，在作业现场就能完成常规保养操作，适配户外无专业检修条件的作业场景。另外，该设备的前置工作装置接口采用快换结构设计，除了标配的装载铲斗之外，还可以适配破碎锤、抓斗、扫路装置、除雪铲等多种属具，通过快速更换属具就能实现多场景作业，不需要对主机结构做额外改装，进一步拓展了设备的适用范围，在不同季节、不同作业需求下都能投入使用，提升设备的利用率。
