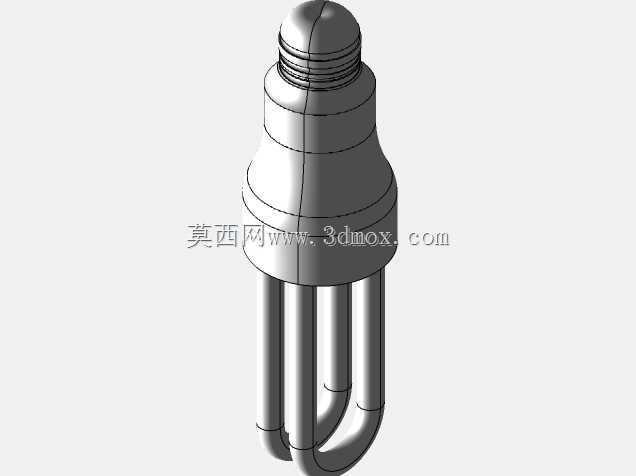

U型管结构LED节能灯泡结构设计

　　日常民用与商用照明场景中，这类多管U型结构LED灯泡是替换传统荧光节能灯、白炽灯的主流选型，适配常规E27通用螺口灯座，可直接安装在家庭吊顶灯座、办公格栅灯盘、商超嵌入式筒灯、工业厂房辅助照明点位等场景，不需要额外改造原有灯座接口，替换成本低，适配性覆盖绝大多数常规室内照明安装位。从结构设计逻辑来看，这款灯泡的灯头部分采用标准螺口结构，螺纹尺寸匹配通用灯座的啮合公差，灯头内部预留了驱动电源的安装腔体，腔体壁厚做了均匀加厚处理，既可以保障螺口拧入时的结构强度，避免安装扭矩过大导致壳体开裂，也能为驱动电路板提供足够的绝缘防护空间，隔绝外部水汽、灰尘侵入电路部分。灯头与发光管连接的过渡壳体采用渐变锥面造型，

　　一方面是顺着螺口的直径平滑过渡到下方多根U型发光管的排布直径，减少外观的突兀感，另一方面锥面内部做了环形的定位筋位，每一根U型发光管的上端都卡入对应的定位槽内，装配时不需要额外打胶即可完成灯管的初步固定，提升装配效率，同时定位筋的排布均匀分散了每根灯管的受力，即使运输过程中受到径向冲击，也不会出现灯管根部断裂的问题。下方的发光单元采用三根U型弯折的灯管排布，灯管之间预留了均匀的散热间隙，相邻灯管的外壁间距控制在合理范围，既不会因为间隙过小导致热量聚集，加速LED灯珠光衰，也不会因为间隙过大造成整体体积臃肿，无法适配常规尺寸的灯罩。灯管的U型弯折处做了圆弧过渡处理，弯折半径匹配管材的弯折工艺要求，避免弯折处出现管壁发白、

　　壁厚减薄的问题，保障灯管外壳的结构强度与透光均匀性。从安装边界来看，这款灯泡的整体最大外径控制在常规灯罩的兼容尺寸范围内，总长度适配绝大多数家用、商用灯具的内部容纳空间，拧入灯座后不会出现突出灯罩、无法合盖的问题。设计过程中优先考虑了装配的工艺性，所有壳体零件都采用卡扣加少量定位胶的固定方式，减少螺丝的使用，降低装配工序的复杂度，同时壳体的分模线都设置在外观非可视面，避免合模线影响产品外观质感。散热设计上，过渡壳体采用导热性能较好的工程塑料材质，能够将灯管根部与驱动电源工作产生的热量快速传导到外部空气中，配合灯管之间的空气对流间隙，形成自然散热的风道，不需要额外加装散热铝件即可控制工作温度，在保障使用寿命的前提下控制整体物料成本。

　　结构细节上，螺口灯头的顶端触点采用弹性凸起设计，能够适配不同深度灯座的接触要求，避免出现接触不良、灯泡闪烁的问题，灯头与过渡壳体的连接位置做了防松卡扣，拧入灯座时不会出现灯头跟转、内部接线扭断的问题。每根U型灯管的内壁都做了柔光处理，让LED灯珠发出的光线经过多次漫反射后均匀射出，减少眩光问题，长时间在该灯光下办公、阅读也不容易产生视觉疲劳。针对不同使用场景的适配性，这款灯泡的整体重量控制在合理区间，不会因为重量过大导致灯座承重过载，即使是安装在朝上的吊灯灯座上，也不会出现脱落风险。结构设计时还考虑了后期维护的便利性，过渡壳体与灯头之间采用可拆卸的卡扣连接，如果驱动电源出现故障，可以拆开壳体更换驱动，不需要整体丢弃灯泡，降低全生命周期的使用成本。灯管的排布采用中心对称布局，整灯的重心与螺口的中心轴线重合，安装后不会出现偏斜、重心偏移的问题，长期使用也不会因为重力偏心导致灯座接触片变形。
