乘用车侧围车门钣金结构三维设计

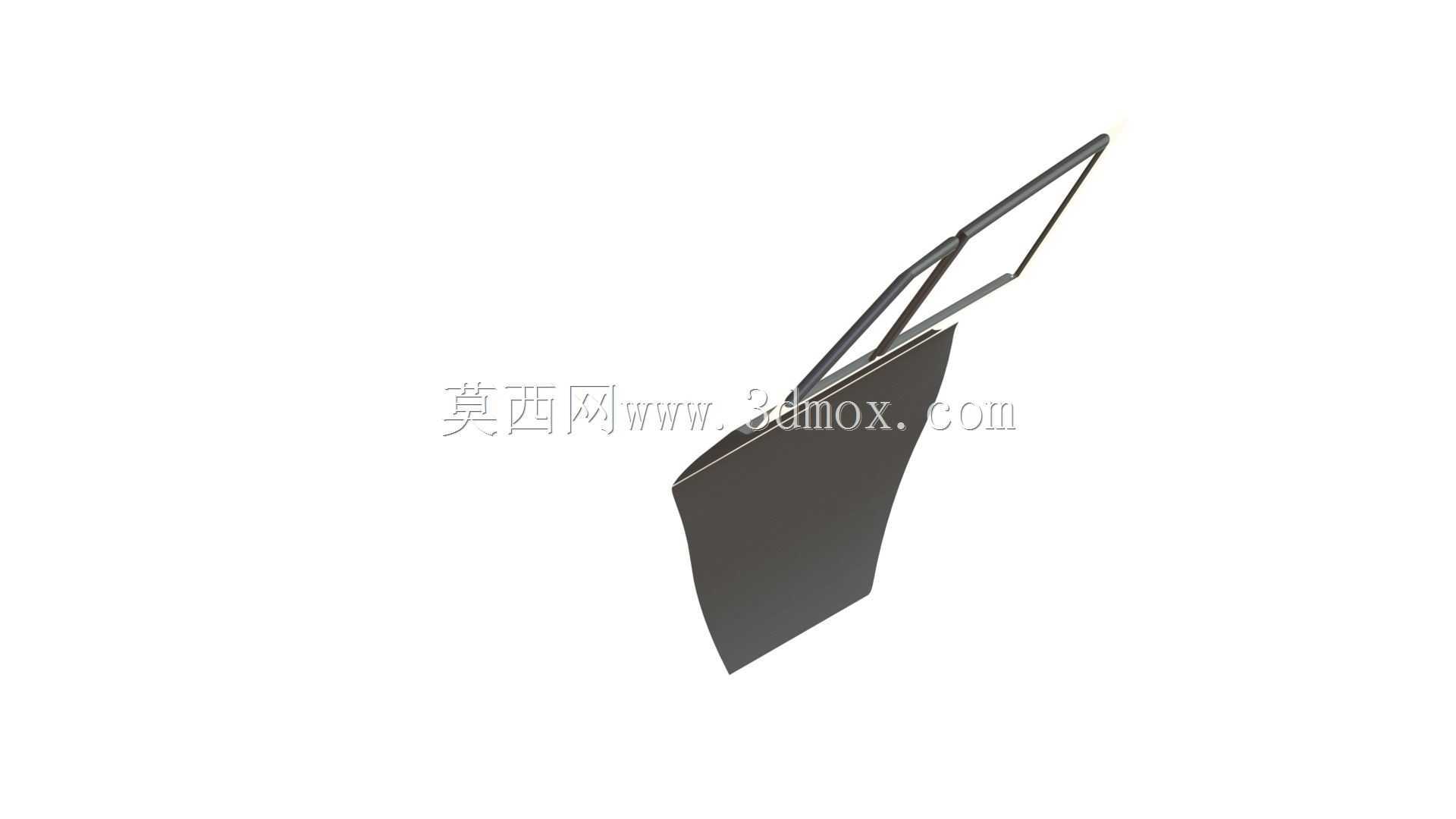

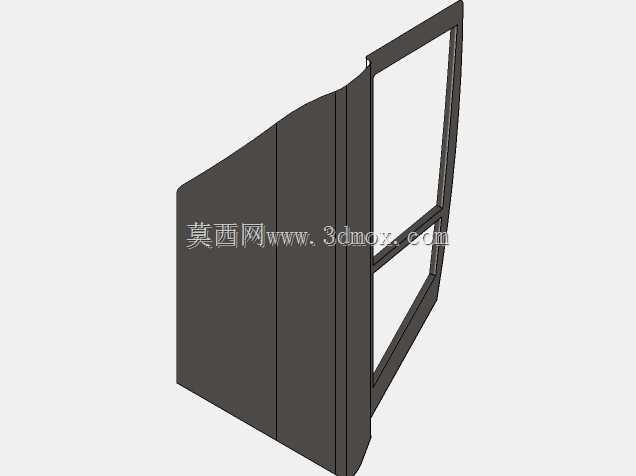

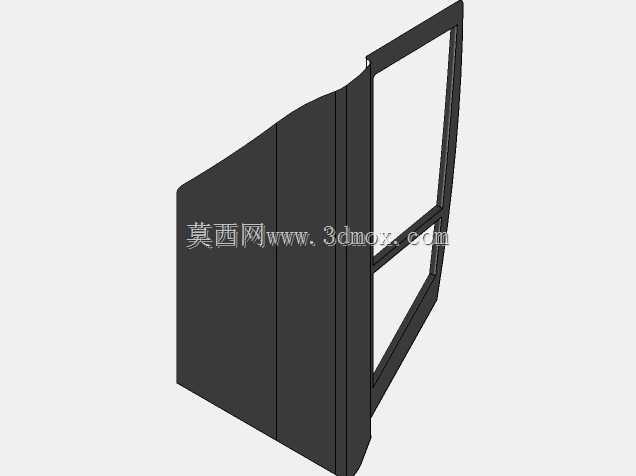

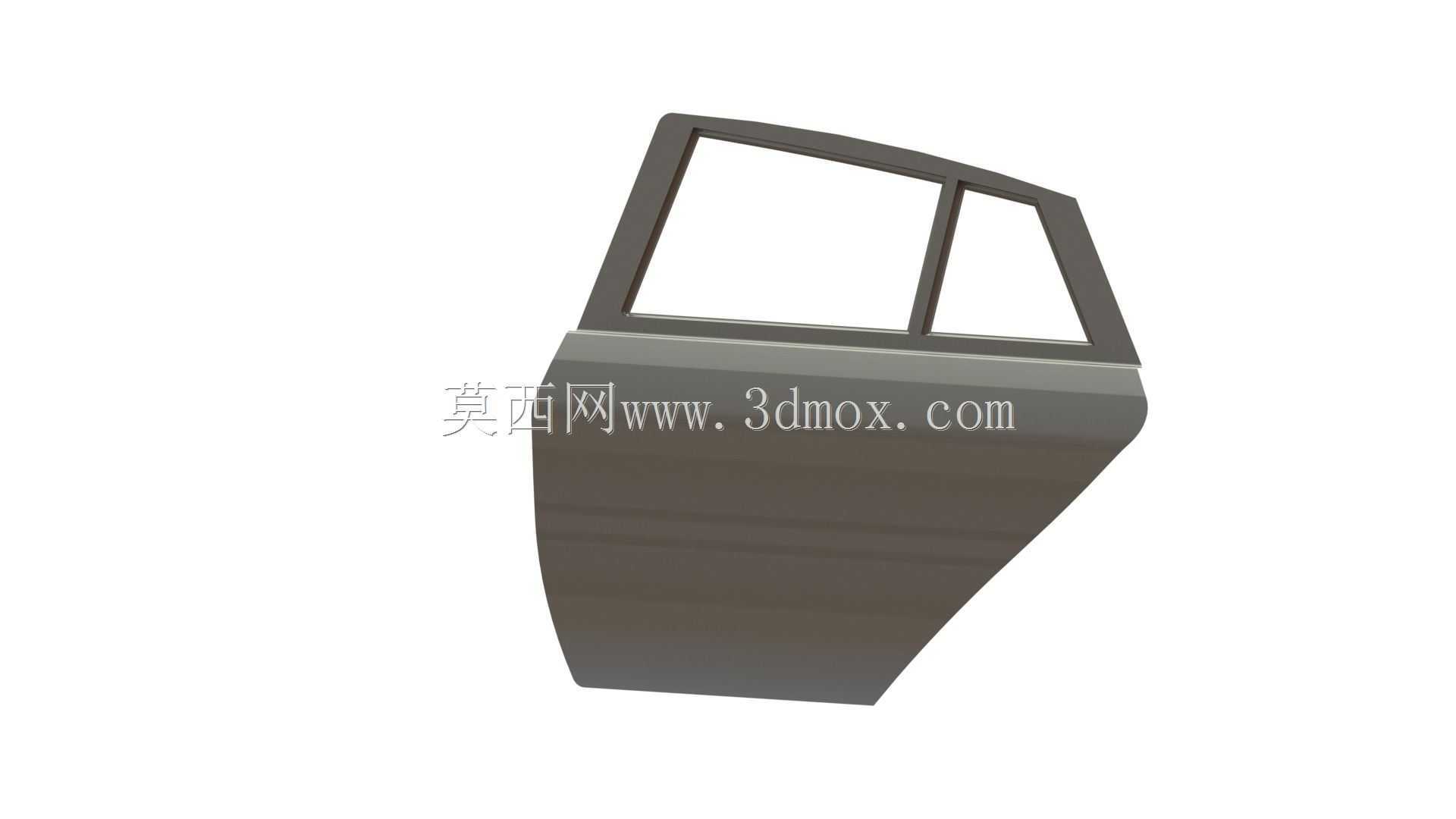

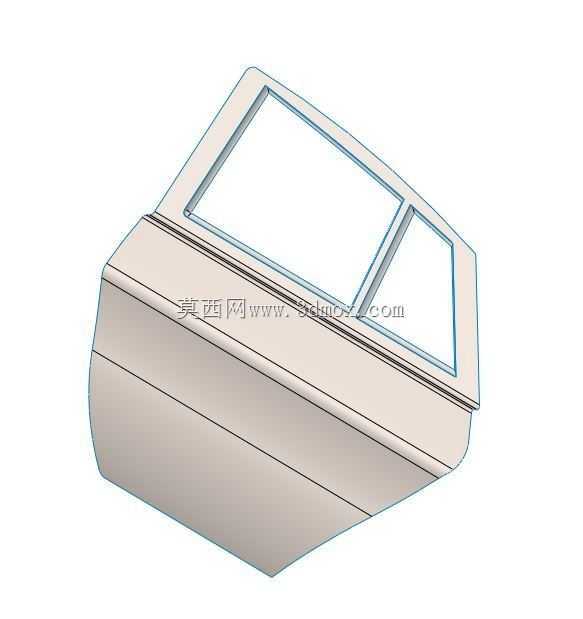

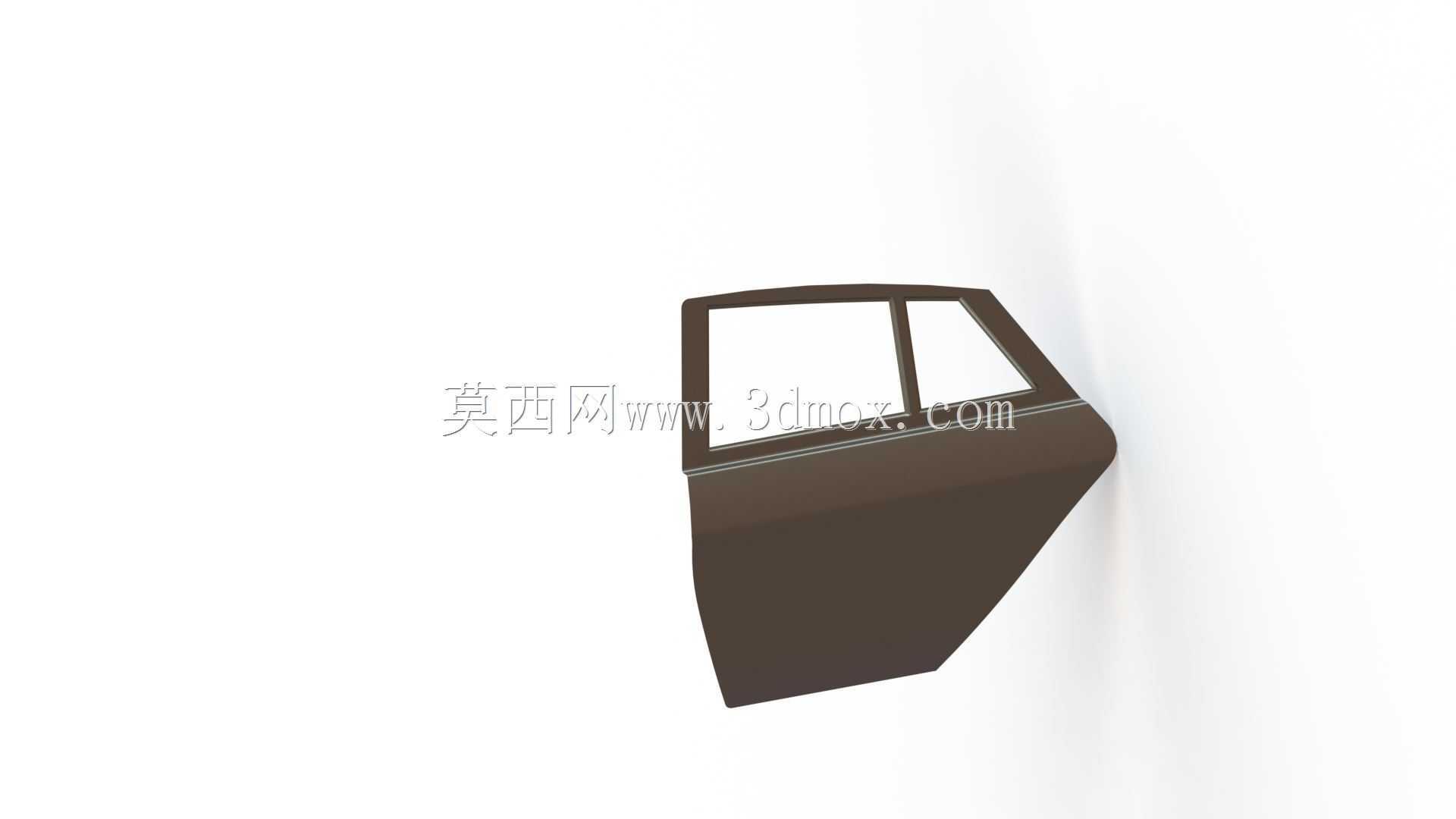

　　日常做车身结构开发时，车门作为乘员舱侧围核心的开闭件，是兼顾被动安全、密封隔音、人机操作与外观曲面精度的集成部件，这套模型还原的是常规家用乘用车前门的主体钣金结构，去掉了内饰板、玻璃升降机构、锁体铰链等附属装配件，保留了外板、内板加强筋、窗框一体化成型的主体轮廓，适合做车身布置阶段的空间校核、开闭件运动轨迹仿真参考。从实际装车场景来看，这类车门结构需要匹配白车身侧围的门洞安装边界，铰链安装面的位置度公差通常控制在0.2mm以内，才能保证车门开闭过程中与翼子板、A柱、B柱的间隙均匀，避免出现干涉摩擦、风噪泄漏的问题。设计过程中首先要考虑的是外板的曲面光顺性，作为车身外覆盖件，A级曲面的曲率连续性要达到G2以上，

　　既满足涂装后的外观光影效果，也要兼顾冲压成型的工艺性，避免出现拉延不足或者起皱的缺陷，外板的料厚通常选用0.7mm左右的冷轧低碳钢板，边缘做包边处理包裹内板，提升整体的结构刚度。内板作为车门所有附件的安装载体，需要预留玻璃升降器的安装孔位、门锁的安装腔、线束走线的过孔以及扬声器的安装位置，同时在腰线位置、窗框下沿、铰链安装点处设计加强筋结构，不用额外增加料厚就能提升局部的抗凹性能，避免日常使用中轻微按压就出现凹陷变形。窗框部分采用一体化的滚压或者冲压成型结构，匹配玻璃导槽的安装尺寸，玻璃升降的运行轨道要保证与玻璃曲面完全平行，行程内的偏差不能超过1mm，否则会出现玻璃升降卡顿、密封不严漏雨的问题。从安装边界来看，

　　这套结构的前端上下两个铰链安装面需要与A柱的铰链加强板完全贴合，安装孔采用圆孔加腰型孔的组合，既保证安装定位精度，也能给生产线装配留足调整余量，后端的锁扣安装位置要与B柱上的锁体位置精准对应，保证车门关闭后的锁止可靠性，同时车门下沿要设计排水孔的位置，避免雨天渗入的水积在车门腔内造成钣金锈蚀。做结构校核的时候，还要考虑车门下沉的工况，在铰链安装点附近做局部加强，焊接加厚的加强板，分散车门自重带来的应力集中，避免长期使用后车门下沉导致开闭困难、间隙不均。另外，车门与侧围的密封面要设计成连续的闭环结构，匹配密封条的压缩量，通常密封条的压缩量控制在3-5mm，既能保证高速行驶时的风噪隔绝，也不会因为压缩量过大导致车门关闭力过大，

　　影响乘员的操作体验。这套模型的曲面过渡处理贴合量产车的实际设计逻辑，没有出现工艺上无法实现的尖锐棱角或者负角结构，窗框的分缝位置也符合常规的玻璃分割设计，前侧的固定三角窗区域与后侧的升降玻璃区域的边界过渡自然，既保证驾驶位的侧方视野，也能降低玻璃升降的结构复杂度，减少后期的故障点。在做碰撞安全设计时，车门内部还要预留防撞梁的安装空间，通常是在车门腔体中部布置一根高强度钢的防撞梁，两端连接车门内板的加强结构，侧面碰撞时能将撞击力传递到车身的A柱、B柱结构上，减少乘员舱的侵入量，这套模型的腔体尺寸完全满足常规防撞梁的布置要求，不需要额外修改主体结构就能完成安全件的装配。
