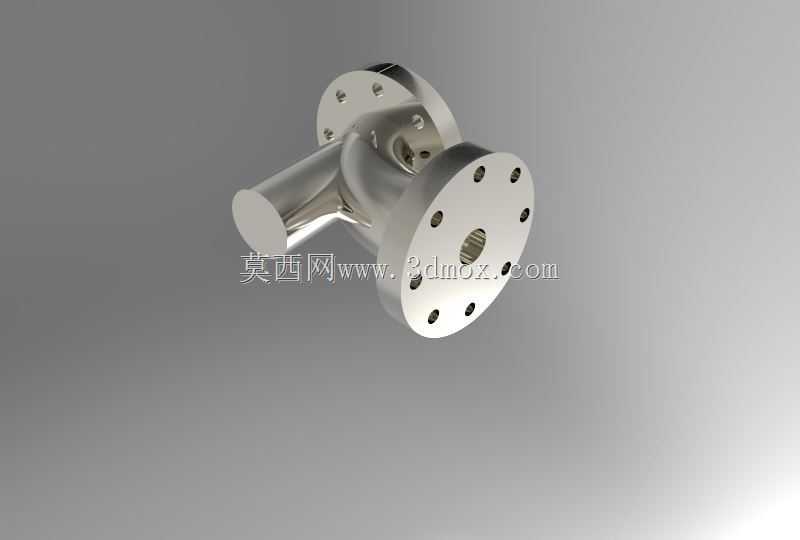

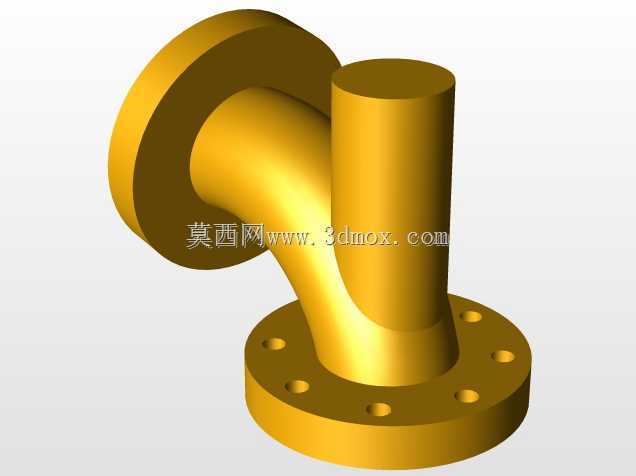

带双法兰连接结构的弯型流体管路接头

　　在化工流体输送、市政给排水、工业循环水系统以及中小型液压动力回路的现场安装作业中，管路变向连接是管线布设环节无法避开的结构节点，不同于直连管路的同轴对接需求，90度转向的管路衔接往往需要兼顾连接强度、密封可靠性以及流道平顺性，避免转向位置出现涡流压损、介质淤积或者连接松脱的问题。这款带双法兰结构的弯型管路接头，正是针对这类垂直转向的管路布设场景设计的连接件，两个法兰端分别对应垂直布设与水平布设的管线对接端，无需额外拼接多段短管与弯头来凑出转向角度，减少了管线接口的总数量，也就同步降低了管路系统潜在的泄漏点数量。从结构设计逻辑来看，接头的弯段部分采用了大曲率圆弧过渡的流道设计，没有采用直角弯折的生硬结构，介质在流经转向段时，

　　不会因为流道突然折角产生剧烈的流向冲击，既能够降低介质流动过程中的压力损失，也能减少含固体颗粒的介质在转向位置的沉积概率，对于输送带有少量杂质的循环水、低粘度油品的管路场景，这种流道设计能有效延长管路的连续运行周期，减少停机清理的频次。两端的法兰盘均采用了均匀分布的螺栓孔设计，螺栓孔的位置度在建模阶段就做了对称公差约束，保证现场安装时法兰与对接管线的法兰盘能够精准对位，不会出现孔位错位导致螺栓无法穿装的问题；法兰的密封面采用了突面结构，适配常规的非金属平垫片、缠绕式垫片，不需要定制特殊规格的密封件就能满足常规压力等级下的密封要求。在安装边界的适配性上，接头的整体轴向尺寸经过压缩优化，弯段的转弯半径控制在合理区间，

　　既保证了流道的平顺性，也不会因为转弯半径过大导致接头占用过多的管线安装空间，在空间局促的设备夹层、管廊边角位置布设时，不需要额外调整周边管线的排布位置就能完成装接。建模过程中，对法兰与弯管的衔接位置做了圆弧过渡的加强处理，没有出现结构直角应力集中点，当管路内部存在介质压力波动、或者管线受外力产生轻微振动时，衔接位置不会因为应力长期集中出现焊缝开裂或者结构变形的问题。不同于螺纹连接的弯头配件，法兰式的连接结构不需要在管端加工外螺纹，安装时不需要旋转管件来对位，只需要将两个法兰面对齐后穿入螺栓逐步拧紧即可，后期管线维护拆卸时，也不需要转动整段管路，松开对应法兰的螺栓就能将接头拆下，检修更换的操作效率更高。对于需要经常拆装检修的管路段、

　　或者管径较大不适合采用螺纹连接的管线场景，这种双法兰弯接头的适配性要远高于普通螺纹弯头。在实际选型匹配时，只需要确认对接管线的法兰公称通径、压力等级与螺栓孔分布参数，就能直接选用该接头完成垂直转向的管路衔接，不需要额外做结构改制，建模阶段预留的法兰厚度、弯管壁厚参数，能够满足常规中低压管路的强度要求，不需要额外做加强处理就能直接投入工程应用。
