皮带轮配套轴承支架脚轮支撑组件

　　在轻工输送线、小型移动作业台、可调式工装架这类需要兼顾传动与位移功能的设备场景里，这类集成了轴承安装位、皮带轮支撑结构与脚轮连接接口的支架组件，是很常见的功能集成结构件。日常做设备改型或者小型非标设备搭建时，很多工程师会纠结传动支撑和移动脚轮的安装干涉问题，这个组件的设计思路刚好把两个功能模块的安装基准做了统一，不用额外做转接板来协调安装位置，能省不少装配时的配做工作量。

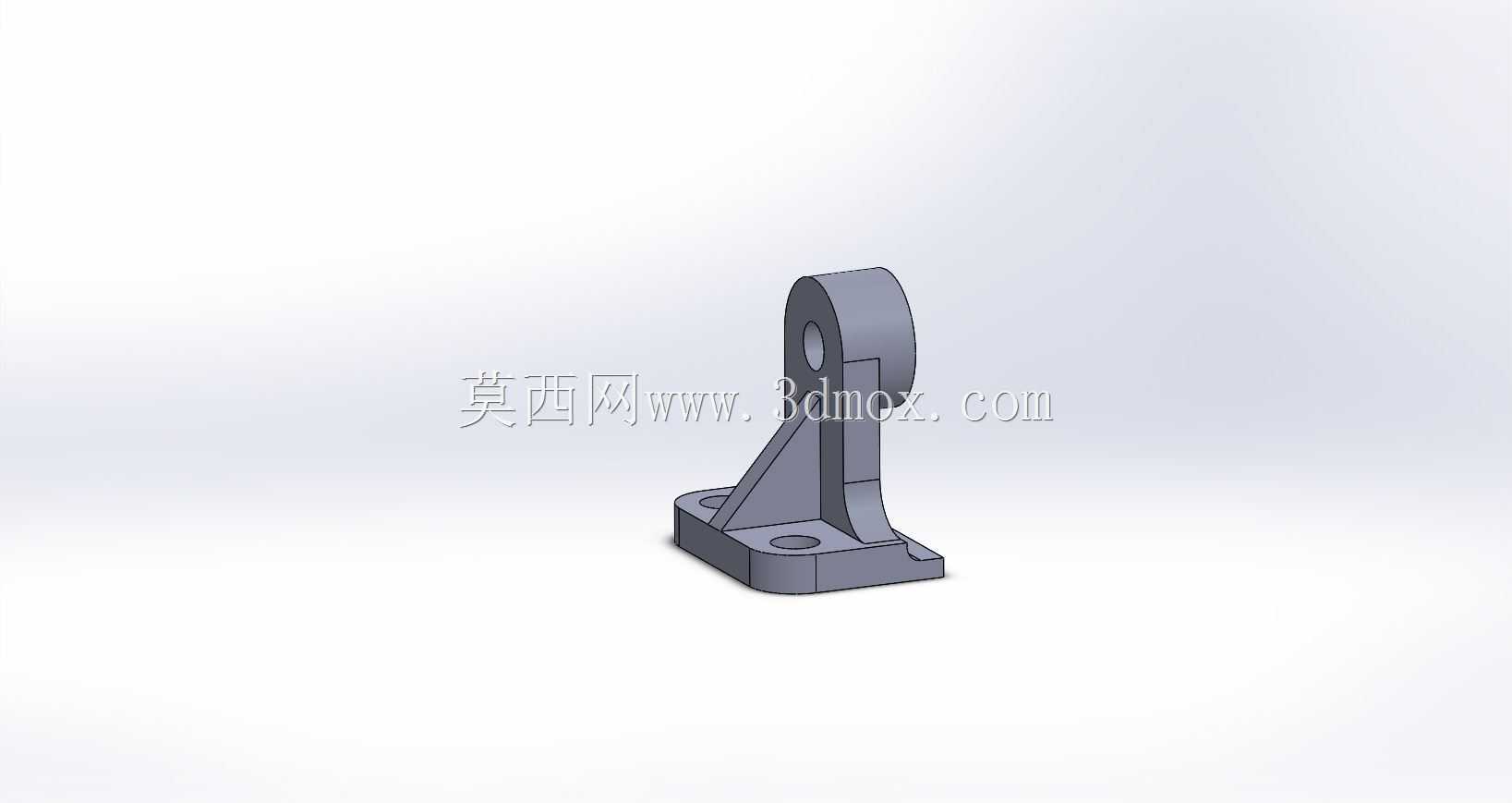

　　从实际用途来看，这个组件一方面承担皮带轮传动系统的支撑功能，轴承安装位的同轴度公差直接决定皮带轮运转时的跳动量，设计时两个轴承孔的同轴度需要控制在0.02mm以内，才能保证皮带运转时不跑偏、不出现异常磨损；另一方面，组件底部预留的脚轮安装孔位，能直接适配标准中型脚轮的安装尺寸，不需要额外加工转接结构，设备整体移位时不需要额外拆装传动部件，移动到位后锁死脚轮就能直接进入工作状态，很适合需要频繁换工位的小型加工设备、物料周转台车这类场景。

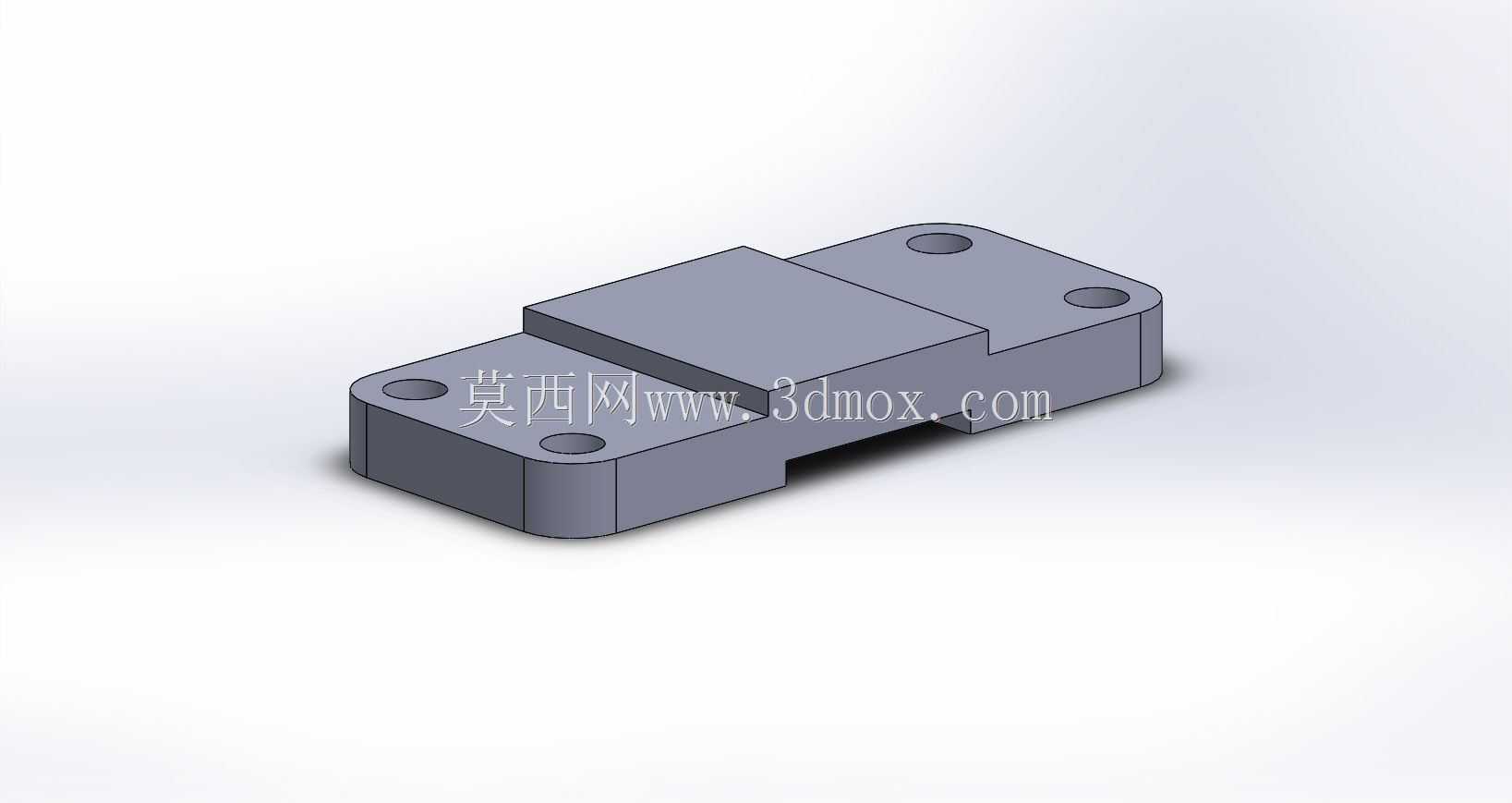

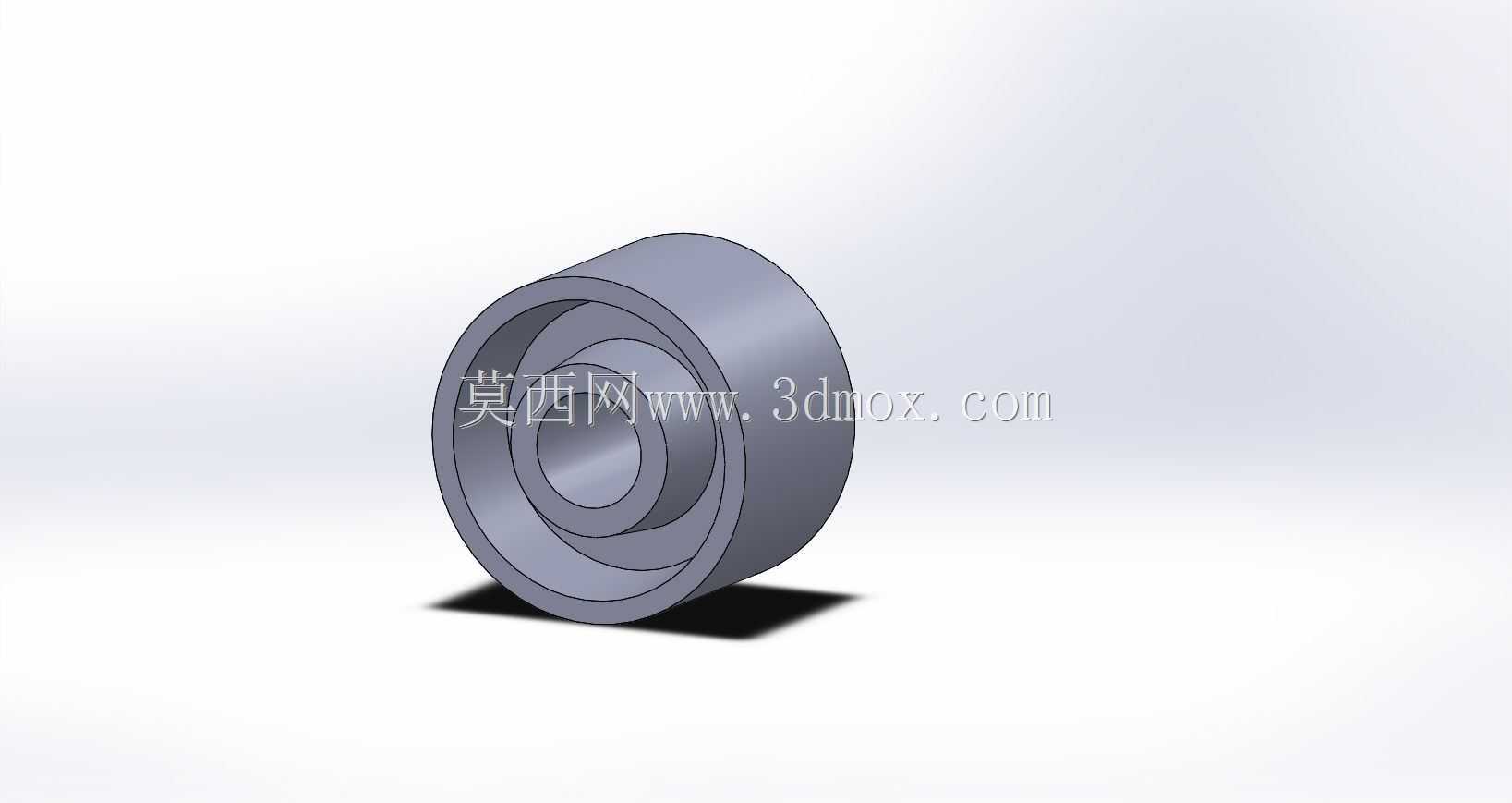

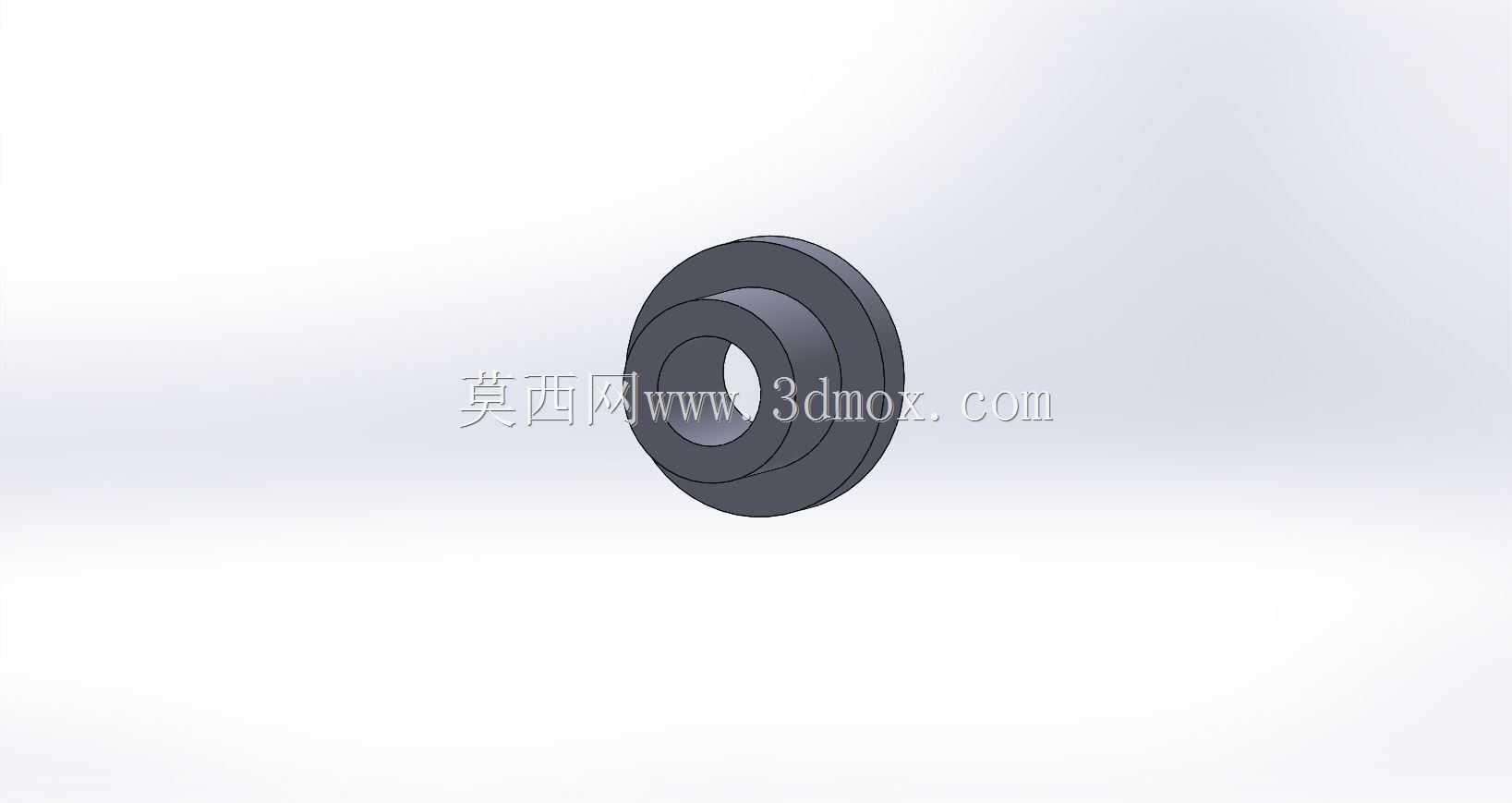

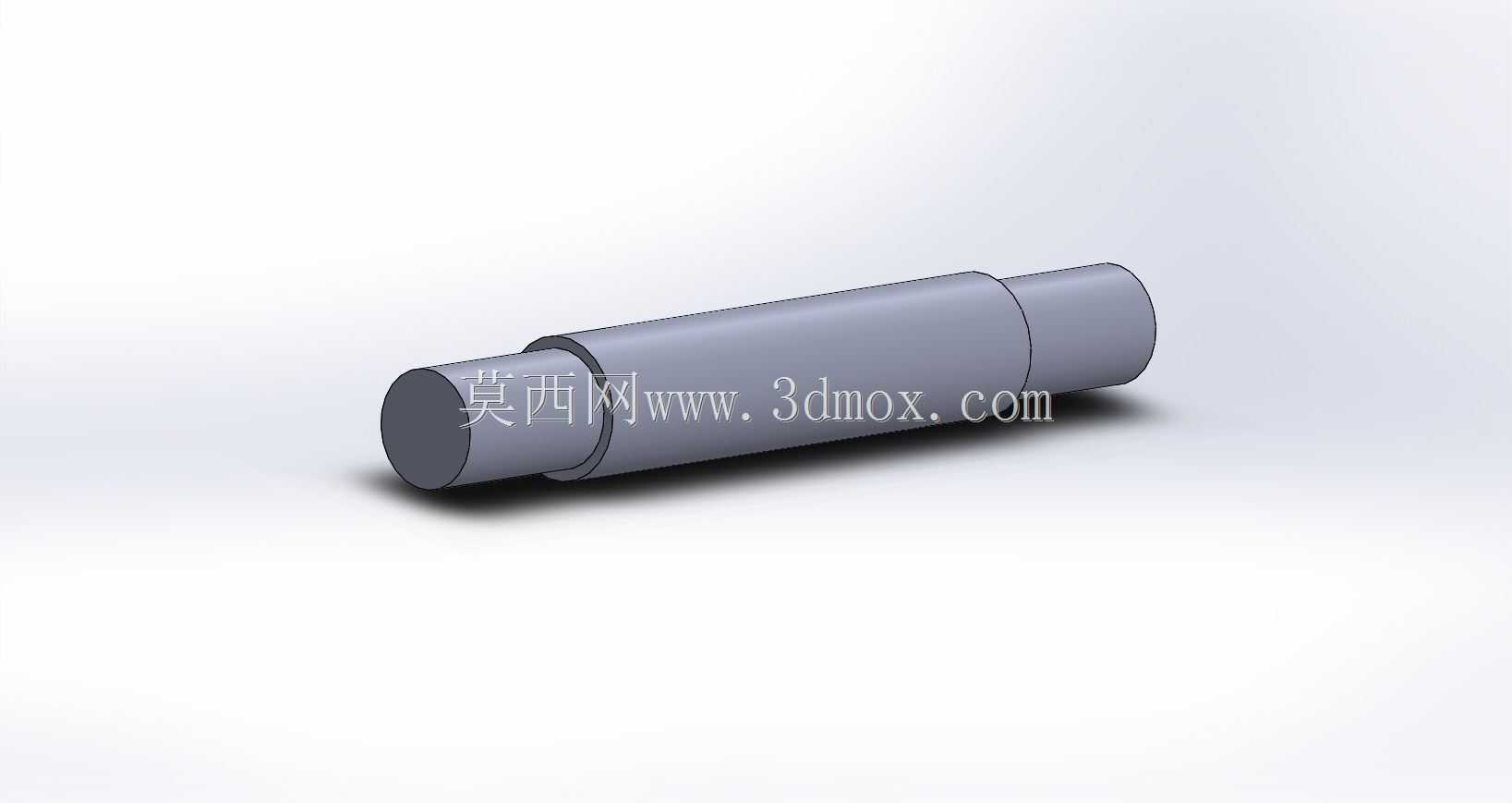

　　结构设计上，主体采用分体式压合结构，中间的凸台部分是轴承座的承载区域，两侧延伸的平板上开的四个沉孔，是用来把整个组件固定在设备框架底部的安装孔，沉孔深度刚好能容纳内六角圆柱头螺钉的头部，安装后螺钉头不会突出平面，避免和脚轮支架或者皮带轮护罩产生干涉。轴承安装位的端面做了0.5mm的卸荷槽，装配轴承时能保证轴承端面和安装面完全贴合，不会因为加工面的平面度误差导致轴承装配倾斜，延长轴承的使用寿命。皮带轮的安装轴肩高度是按照标准V带轮的轮毂厚度设计的，装配时皮带轮的端面和轴肩贴合后，刚好能和电机输出轮处于同一平面，不用反复调整垫片厚度来对齐带轮，减少现场装配的调试时间。

　　安装边界方面，整个组件的总长度控制在120mm，宽度60mm，总高度35mm，安装孔的孔距是100mm和40mm，刚好适配常用的4040铝型材框架的安装孔位，不用在型材上重新打孔，直接用T型螺栓就能固定。脚轮安装位的孔距是45mm×35mm，适配市面上绝大多数2寸、2.5寸中型万向脚轮的安装尺寸，单组件的额定承载能达到80kg，四个组件搭配使用时，整台设备的承载上限可以到300kg，完全能满足小型非标设备、移动作业台的承载需求。

　　实际建模过程中，这类集成结构要特别注意安装孔的位置公差，尤其是轴承孔和脚轮安装面的平行度，如果平行度超差，脚轮安装后会出现偏斜，设备移动时会走偏，同时轴承承受额外的径向力，很容易出现早期损坏。另外，中间的减重槽设计不是为了省材料，而是为了给皮带轮的轮毂部分留出避让空间，避免皮带轮运转时和支架本体产生摩擦，槽的深度是10mm，刚好能容纳突出的轮毂部分，同时不会降低支架整体的结构强度，受力分析时，四个安装孔固定后，中间承载区域的最大变形量不到0.01mm，完全能满足传动支撑的刚度要求。

　　在生产线的物料周转小车改造项目里，用这类集成支架替代原来分开安装的轴承座和脚轮支架，能把原来需要的8个安装螺钉减少到4个，装配工时能缩短近三分之一，而且因为基准统一，皮带轮的对中调试工作基本可以省略，装配完成后直接张紧皮带就能正常运转，后期维护时更换轴承或者脚轮也不需要拆解整个传动系统，只需要拆下对应部位的紧固件就能完成更换，对一线运维人员很友好。还有在小型台式砂轮机、移动式抛光机这类设备上，这种结构也很适用，既保证了砂轮传动部分的支撑刚度，又能让设备方便移动，不用专门配置吊装设备来调整工位。
