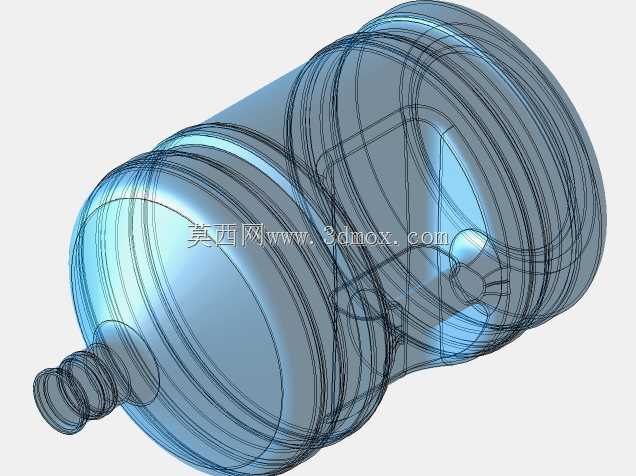

19升桶装饮用水大容量储水瓶结构设计

日常饮用水配送场景中，19升规格的桶装水瓶是商用、家用净水配套的核心储装部件，这类容器的三维结构设计需要兼顾堆叠运输稳定性、灌装适配性、日常使用的耐用性多重要求。从实际使用场景出发，这类水瓶主要适配商用饮水机、户外临时供水点、办公场所集中供水等场景，需要匹配标准饮水机的进水顶杆结构，同时要满足多次循环灌装、周转运输的强度要求。设计过程中，瓶身主体采用大直径圆弧过渡结构，底部设置内凹式加强筋结构，一方面可以提升满水状态下的直立稳定性，避免放置时出现侧倾，另一方面能够抵消堆叠运输过程中上层容器带来的纵向压力，减少运输过程中出现的瓶身开裂、变形问题。瓶口位置采用标准窄颈螺纹结构，尺寸匹配通用桶装水密封盖的装配公差，保证灌装后密封性能达标，避免运输过程中出现溢漏，同时瓶口内径尺寸适配饮水机的进水穿刺结构，保证安装时水流顺畅，不会出现进气不畅导致的出水断续问题。瓶身中部设置环形内凹握持位，贴合人工搬运时的手部施力角度，降低单次搬运的施力难度，同时环形凹槽也能作为结构加强筋，提升瓶身周向的抗挤压能力，避免周转过程中受侧向挤压出现凹陷变形。瓶身整体壁厚采用渐变设计，瓶口、底部位置壁厚略高于瓶身中段，在保证整体结构强度的前提下控制材料用量，降低单件容器的生产成本。从安装边界来看，这类水瓶的最大外径需要适配常规饮水机的顶部放置槽尺寸，整体高度匹配市面上主流立式、台式饮水机的安装空间，放置后不会出现过高导致的重心偏移问题。瓶身的曲面过渡全部采用大圆角设计，避免应力集中导致的长期使用开裂问题，同时光滑的曲面也便于周转过程中的清洗、消毒作业，减少卫生死角。在灌装生产线适配性上，瓶身的外形尺寸匹配自动化灌装机的卡瓶位公差，能够顺利完成上瓶、灌装、旋盖、码垛全流程的自动化作业，不需要额外调整生产线的适配工装。考虑到循环使用的需求，瓶身材料选用食品级聚碳酸酯，结构设计上预留了足够的抗冲击余量，能够承受日常周转过程中的轻微磕碰，不会因为小幅度撞击出现破损漏液的问题。
