网格镂空圆柱形金属收纳笔筒结构设计

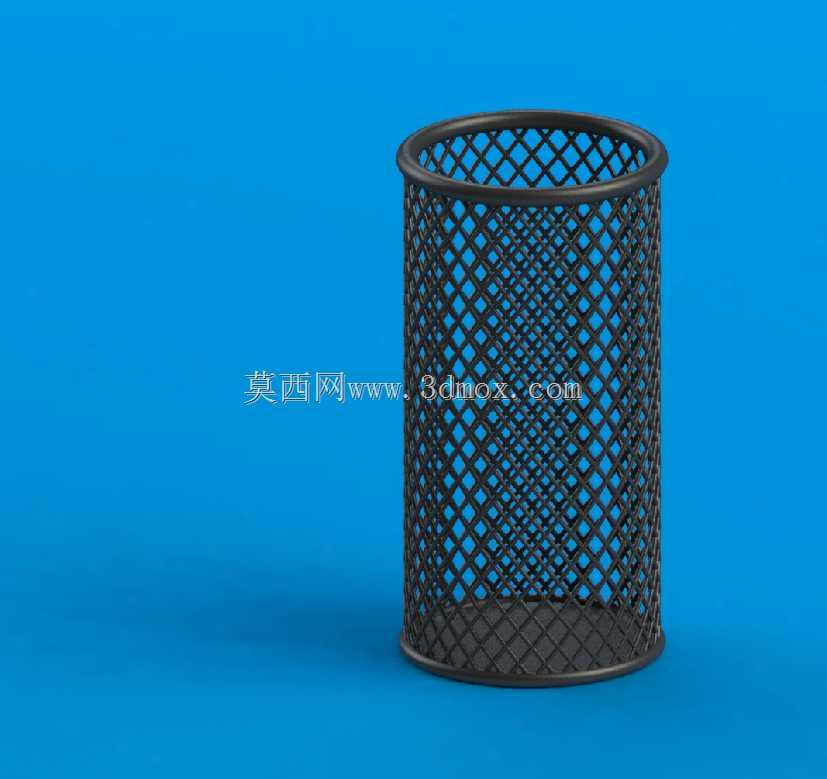

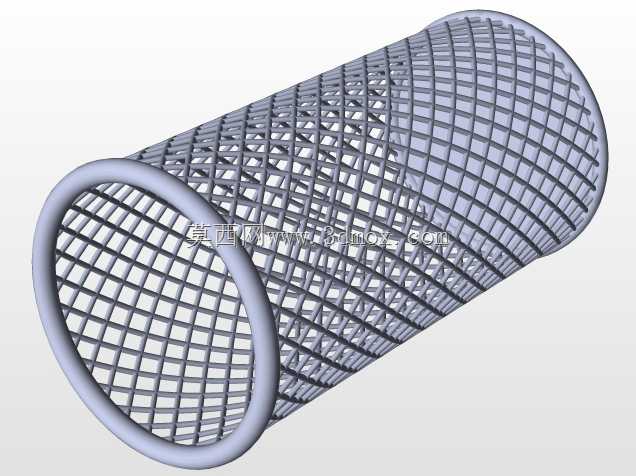

日常办公场景中，桌面零散书写工具的收纳一直是影响工位整洁度的细节项，这类网格镂空收纳笔筒的设计，核心是平衡收纳容量、通风沥水与视觉轻量化的多重需求。不同于全封闭筒体易积灰、内壁残留笔渍难以清理的问题，通体菱形网格的镂空结构，能让筒内空气保持流通，即便放置刚清洗过的绘图针管笔、蘸水笔，也能快速沥干水分，避免筒底长期潮湿滋生霉菌，同时网格结构本身具备的透视效果，能让使用者快速定位需要的笔具，不用反复翻找。从结构设计逻辑来看，筒体采用等直径圆柱构型，上下两端设置翻边卷边结构，上端卷边做圆弧过渡处理，既可以强化筒口的结构强度，避免取放笔具时锋利边缘划伤手部，也能让筒口的抗形变能力提升，日常磕碰不易出现卷边变形；下端卷边配合平整的环形底圈，增大了筒体与桌面的接触面积，放置时的稳定性更好，即便受到轻微侧向碰撞，也不容易出现倾翻。网格筋条的尺寸经过反复校核，筋条宽度控制在1.2mm左右，菱形网格的对角尺寸设定为8mm，这个尺寸既能保证整体结构的刚性，不会因为镂空比例过大导致筒体受力后出现凹陷变形，也能避免网格间隙过大，让直径较细的自动铅笔芯、笔帽小零件从网格间隙漏出。筒体的整体高度设定为105mm，内径78mm，这个尺寸边界刚好适配绝大多数常规书写工具的长度，常规140mm长度的中性笔、钢笔放入后，露出筒口的长度约为35mm，刚好符合人手取放的握持高度，不会因为筒身过深导致取笔时整只手探入筒内，也不会因为筒身过浅导致长杆绘图笔放置时重心过高倾翻。底部采用同网格结构的封底设计，而非全封闭实心底，进一步减轻整体重量的同时，也能让不慎洒入的液体直接从底部网格漏出，不会在筒底积存污渍。建模过程中先通过螺旋线与交叉投影生成网格的路径线，再通过扫描特征生成筋条结构，上下卷边通过边线法兰加圆角处理完成，整体结构没有冗余的装配零件，为一体冲压成型的生产工艺预留了足够的设计余量，量产时可以直接通过金属板冲孔后卷圆焊接成型，生产工序简单，结构一致性容易控制。这类结构除了办公桌面收纳笔具之外，也可以在生产车间的工位上用来收纳小型钻头、丝锥等零散工具，镂空结构能让工具上粘附的切削液直接漏出，保持工位清洁，也能适配桌面小型绿植的盆栽套盆使用，沥水特性刚好满足盆栽的透水需求。
