铜质六孔平开式门窗合页结构设计

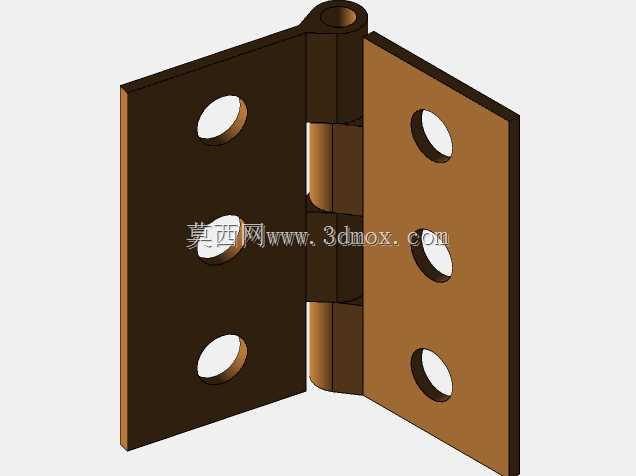

日常民用建筑、商用空间的平开式门扇、窗扇开合场景中，这类铜质合页是承担转动连接、荷载传递的核心五金部件，区别于不锈钢冲压合页的冷硬质感，铜基材本身的自润滑特性在长期开合转动中能有效降低轴销与页片轴筒间的摩擦损耗，减少开合异响的出现概率，适配室内木门、铜质装饰门、仿古风格窗扇的装配需求。从结构设计逻辑来看，这款合页采用对称式双页片布局，单页片开设三个沉头安装孔，孔位沿页片长度方向等距排布，沉孔深度匹配常用十字沉头自攻螺丝的头部尺寸，安装后螺丝头部完全没入页片平面，不会突出干涉门扇与门框的贴合面，页片边缘做了小半径倒角处理，既避免安装过程中锐边划伤施工人员，也能减少页片与门框、门扇侧边的硬接触磨损。中间的转动轴筒采用三段式卷边结构，两侧页片的轴筒段交错嵌套，穿入整根轴销后形成稳定的转动副，轴筒的配合间隙控制在合理范围，既保证开合转动无卡滞，也不会因间隙过大导致门扇安装后出现下垂晃动的问题。实际选型装配时，需要提前核对门扇的重量、厚度匹配对应合页的承重等级，单扇常规室内木门通常配置2-3件同规格合页，安装时需保证所有合页的轴销处于同一条垂直线上，避免安装偏差导致转动阻力过大、页片受力不均变形。页片的平面度是影响安装贴合度的关键参数，设计时页片冲压成型后会经过校平工序，保证页片与安装面的贴合间隙不超过0.1mm，避免长期使用后螺丝松动、合页移位。铜质基材的选用除了耐磨性能优势，也适配多种表面处理工艺，可根据装修风格做拉丝、仿古铜、亮面抛光等不同处理，兼顾结构功能与装饰属性，在仿古装修、高端民宿、中式庭院门窗的装配场景中，这类铜合页的适配性远优于普通钢制合页。设计过程中对轴销与轴筒的接触长度做了优化，在不增加合页整体外形尺寸的前提下，尽可能增大转动接触面积，降低单位面积的承压荷载，延长合页的使用寿命，即使在高频开合的商用门店场景下，也能长期保持稳定的转动性能，不会出现轴筒磨损过快、门扇下沉刮蹭地面的问题。安装孔的孔位间距也经过标准化适配，匹配市面上常规门扇、门框的预装孔位尺寸，替换老旧合页时无需重新打孔，降低现场施工的调整工作量。
