直列四缸内燃机曲轴结构三维数模

项目分类:通用机械零部件 发布时间:2022-03-03 ID:568754
  • 直列四缸内燃机曲轴结构三维数模
  • 直列四缸内燃机曲轴结构三维数模
  • 直列四缸内燃机曲轴结构三维数模

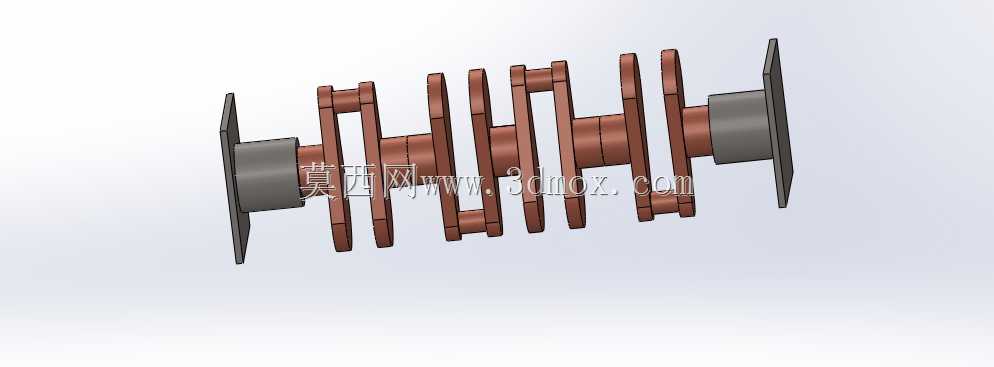

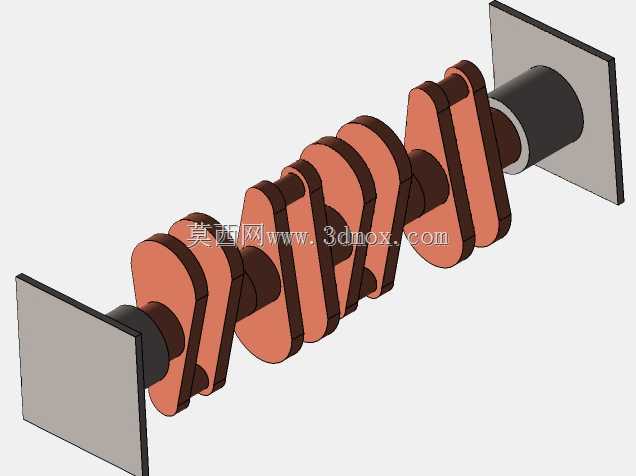

  在往复式内燃机的动力传递链路里,曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件,这套数模还原的是直列四缸机型配套的全支撑曲轴结构,日常在乘用车动力总成、小型工程机械动力单元、固定式内燃发电机组这类场景里,这类曲轴都是动力输出端的核心受力构件。从实际工况出发,这套曲轴的设计完全匹配四缸机的点火间隔角要求,四个连杆轴颈按照180度相位差均匀排布,相邻缸的曲柄臂之间设置了一体式平衡重结构,平衡重的扇形轮廓经过偏心配重计算,能够抵消活塞连杆组往复运动产生的一阶、二阶惯性力,降低整机运转时的振动幅值,避免动力输出端出现异常抖动。数模里的曲轴采用整体锻造式结构的建模逻辑,主轴颈与连杆轴颈之间通过圆弧过渡连接,

  过渡圆角的尺寸按照应力集中系数要求做了匹配设计,避免轴颈交变载荷作用下出现疲劳断裂风险;主轴颈的直径尺寸大于连杆轴颈,既保证了曲轴整体的抗弯刚度,也给主轴承的润滑油路布置留出了足够空间,轴颈内部的斜向油道在数模里做了完整还原,润滑油可以从主轴承座油道进入主轴颈,通过内部斜孔输送到连杆轴颈表面,为连杆大头轴承提供持续压力润滑。从安装边界来看,这套曲轴的轴向定位设置在第三道主轴承位置,对应数模里的止推片安装槽结构,安装时可以通过上下两片止推片限制曲轴的轴向窜动量,窜动间隙控制在常规内燃机要求的合理区间内,避免离合器分离或者齿轮啮合时出现轴向冲击;曲轴前端的轴段预留了正时齿轮、皮带轮、扭转减振器的安装定位面,轴端的键槽结构做了标准化建模,

  能够匹配常规的半圆键安装要求,后端的法兰盘结构用于连接飞轮总成,法兰端的螺栓孔位置度按照飞轮安装的同轴度要求做了约束,保证飞轮旋转时的动平衡精度达标。建模过程中对曲柄臂的厚度、平衡重的偏心距都做了参数化处理,调整对应参数就可以适配不同排量的四缸机型设计需求,轴颈表面的粗糙度要求、热处理硬化层深度对应的结构细节也在数模里做了体现,比如轴颈表面的高精度圆柱面建模,完全匹配后续磨削加工的尺寸公差要求。在实际选型应用中,这类曲轴的主轴颈数量为5道,属于全支撑结构,相比非全支撑曲轴拥有更好的抗弯刚度,适合高转速、高爆发压力的汽油机或小排量柴油机使用,安装时需要保证各主轴承盖的拧紧力矩按照工艺要求分步施加,避免曲轴出现弯曲变形导致轴颈偏磨;

  数模里的曲轴两端油封安装面做了对应的粗糙度与尺寸公差建模,能够匹配常规的骨架油封安装要求,防止机油出现渗漏问题。从结构设计逻辑上,这套曲轴的平衡重与曲柄臂采用一体式建模,没有采用装配式平衡重结构,减少了额外的连接螺栓部件,既降低了整体重量,也避免了高速运转时平衡重脱落的风险,曲柄臂上的减重孔结构在保证刚度的前提下进一步降低了曲轴的旋转惯量,让发动机的油门响应速度更快。
