乘用车车门内侧功能集成饰板结构

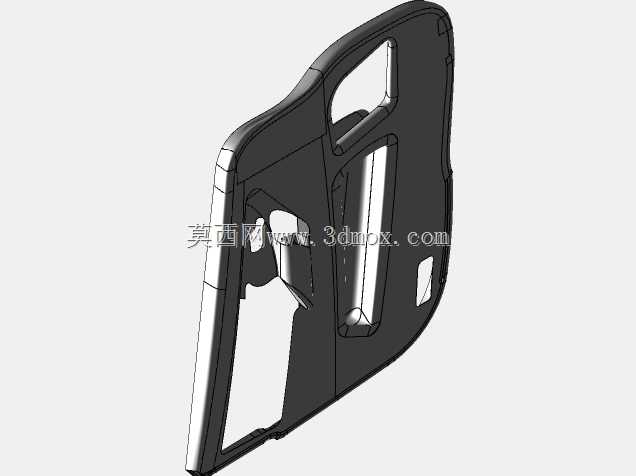

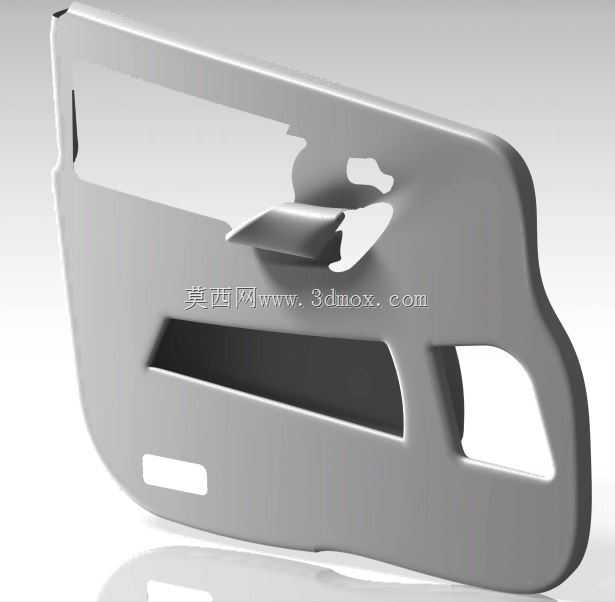

这款车门内侧饰板是乘用车车门总成的核心内饰承载构件，日常驾乘场景中，它直接面向乘员舱侧，既要覆盖车门内部的钣金、升降机构、门锁拉线、线束等外露部件，还要集成扶手承托、内拉手操作、车窗控制按键安装、储物槽预留、扬声器罩匹配等多项实用功能，同时承担碰撞时的侧面缓冲、行车过程中的NVH隔音降噪作用，是兼顾实用功能与驾乘触感的关键汽车内饰部件。从结构设计逻辑来看，饰板整体轮廓完全匹配对应车型车门内板的钣金焊接边界，周圈设计有均匀分布的卡扣安装位，安装时通过塑料卡扣与车门钣金上的预留安装孔过盈卡接，配合局部的减震胶垫，能够避免行车过程中饰板与钣金产生共振异响，同时保证饰板与车门钣金、车窗玻璃密封条、A柱下饰板、B柱饰板、门槛饰条的搭接缝隙均匀，符合整车内饰的DTS匹配公差要求。饰板表面的型面设计充分考虑人机工程学要求，扶手区域的凸起弧度贴合乘员自然放置手臂时的肘部曲线，长时间倚靠不会产生局部压痕；内拉手的安装凹槽深度经过反复校核，既保证成年人手部能够顺利伸入完成开门操作，又不会因为凹槽过深导致杂物积存，凹槽边缘做了大圆角过渡处理，避免乘员操作时刮蹭手部。饰板上预留的长条形开口对应车门内扶手的储物区域，可容纳高速通行卡、手机、瓶装水等常用随身物品，小尺寸矩形预留位对应车门状态指示灯或者门锁控制按键的安装位，所有开口边缘都做了翻边加强处理，避免长期使用后开口边缘出现变形开裂。设计过程中针对饰板的壁厚做了均匀化处理，整体壁厚保持在2.5-3mm区间，局部卡扣安装座、功能件安装位做了局部加厚并设置加强筋，既能够减少注塑成型过程中的缩痕、翘曲缺陷，又能在控制零件重量的前提下保证整体结构强度，满足整车轻量化的设计要求。饰板背部设计有多个线束固定卡扣位，用于固定车窗升降、门锁、扬声器的连接线束，避免车辆行驶过程中线束晃动产生异响，同时在对应车门扬声器的位置预留了出声孔的安装匹配面，保证声音能够顺利传递到乘员舱内。
