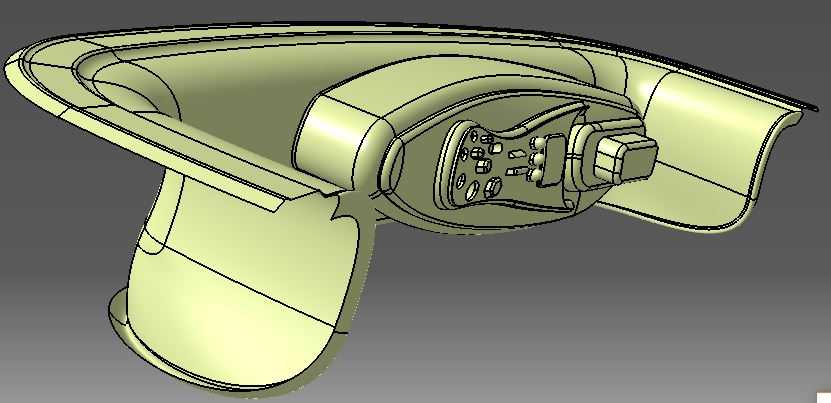

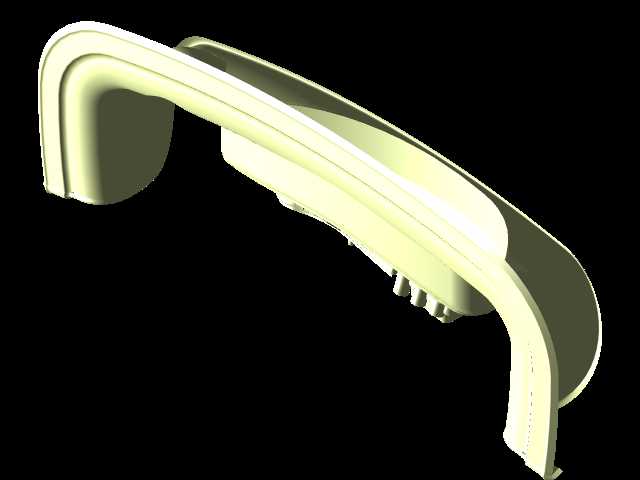

车载概念仪表板集成结构造型设计

　　这套车载概念仪表板的结构造型，围绕驾驶舱前端的人机交互区域展开，整体布局兼顾驾驶员读取行车信息、操作中控功能以及副驾侧视觉协调的多重需求。仪表板作为驾驶舱内覆盖面积最大、功能集成度最高的内饰总成，上沿需要贴合前风挡下沿的安装边界，避免遮挡前方驾驶视野，两侧延伸至左右A柱内饰板的衔接位置，下部则与转向管柱护罩、中控扶手前端、左右门板内饰形成连续的装配过渡。在实际整车布置中，仪表板本体并非单一外观覆盖件，其背后需要预留仪表横梁的安装空间，横梁承担整个仪表板总成的支撑作用，同时为转向系统、空调风道、线束总成、娱乐主机、安全气囊模块提供固定点位。概念设计阶段先从驾驶坐姿眼椭圆入手，校核驾驶员观察仪表信息的视线角度，保证常用车速、转速、

　　告警信息处于视线自然下移的舒适范围内，不需要大幅度转动头部即可完成读取。中控区域的功能按键与显示界面按照操作频率分区，高频使用的灯光、空调、驾驶模式控件布置在方向盘周边伸手可及的范围，低频设置功能则整合进中控显示区域，减少面板上零散按键带来的视觉杂乱。仪表板表面的型面采用平缓过渡的曲面造型，上表面做哑光防眩光处理，避免前风挡上映出仪表板反光影响驾驶视线；朝向乘员的侧表面则兼顾触感与造型层次感，在膝盖正对的位置预留足够的溃缩空间，碰撞工况下能够通过内部支撑结构的有序变形吸收冲击能量，降低乘员腿部伤害风险。内部风道走向在造型阶段就同步介入，空调除霜出风口需要对准前风挡玻璃的覆盖区域，左右侧出风口朝向车窗与乘员上半身，

　　保证除雾效率与乘坐舒适性，风道截面在仪表板内部有限空间里做平滑过渡，避免急弯造成风阻增大、出风风量不均。线束布置沿着仪表板横梁预留的走线槽排布，各个传感器、显示屏、开关控件的接插件位置预留装配与检修余量，避免总装工序中线束被挤压弯折。仪表板与车身钣金的连接点分布在左右两侧端板、中部横梁支架以及下部加强位置，各个安装点之间设置定位销，保证总成上线时能够快速对位，螺栓紧固后型面与周边门板、风挡、护罩的间隙面差均匀一致。概念方案在造型创意之外，也充分考虑了后续工程落地的可行性，曲面分模线沿着外观造型的棱线隐藏布置，既满足注塑成型的拔模角度要求，也不会破坏内饰整体的视觉完整性。仪表板内部还预留了后期升级不同配置的兼容空间，

　　基础版本可以布置机械仪表加小尺寸中控屏，高配版本能够换装全液晶仪表与大尺寸触控屏，安装点位与周边边界保持通用，减少同平台车型的开发改动量。整个结构在三维环境中完成了装配干涉检查，确认转向盘在全角度转动、调节过程中不会与仪表板下部发生磕碰，踏板运动行程、驾驶员腿部空间与仪表板下沿的安全距离都满足布置要求，把造型创意、人机工程、装配工艺与安全性能整合在同一套仪表板设计当中。
