便携通讯设备红色塑料挂扣结构设计

　　这类红色异形塑料件属于便携通讯终端配套的外挂承载部件，整体采用一体化注塑成型思路完成结构构建，在户外巡检、外勤作业、随身数码设备挂载场景中使用频率较高。日常外勤人员携带手持通讯设备时，常需要将终端通过挂绳、背带快速固定在工装腰带或背包织带上，该零件就是承担织带穿装、挂绳锁止两项核心功能的连接载体。

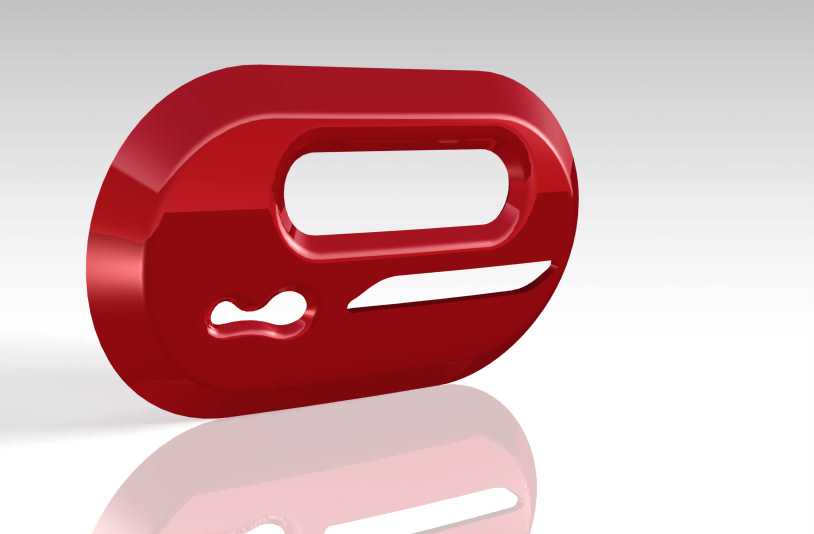

　　从结构布局来看，零件整体为扁平滑顺的类椭圆闭合轮廓，外边缘全部做了大圆角过渡，没有尖锐棱角，既避免注塑成型后尖角处应力集中开裂，也能防止使用者快速取放设备时刮蹭衣物或划伤手部。零件上部开设长条形贯通槽，槽体宽度匹配常用25mm宽度尼龙织带的穿装尺寸，织带可直接从槽内穿过并折返缝合，将挂扣整体固定在背带或腰带预设位置；槽体两端做了半圆弧形收尾，避免织带在反复弯折过程中被直角棱边切割起毛，延长织带服役寿命。零件下部同时设置两处功能孔位：一处为异形波浪形小孔，用于穿装细直径挂绳，孔位的内凹曲线可以卡住绳结，防止挂绳受拉时从孔位滑脱；另一处为窄长直槽，用于快速卡入设备端的挂带插头，无需额外工具即可完成设备与挂扣的快速拆装，满足使用者临时取下通讯设备操作的需求。

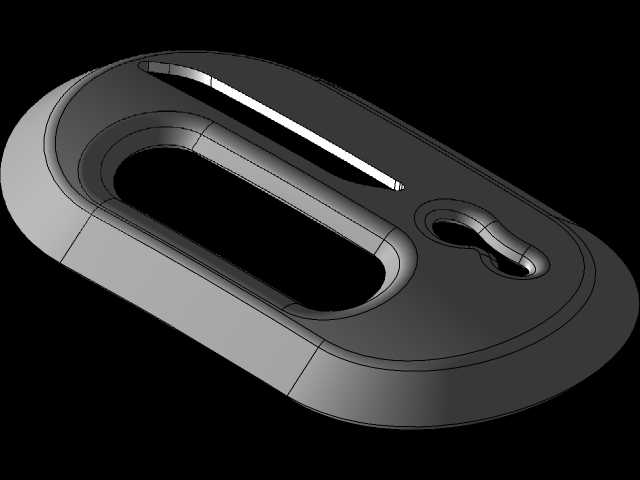

　　设计阶段优先采用曲面创成式思路完成整体构型，先勾勒零件的外轮廓控制曲线，再通过多段曲面拼接缝合生成实体，所有壁厚保持均匀一致，控制在常用注塑件2~3mm的合理区间，避免壁厚差异过大导致注塑冷却时出现缩痕、内部气孔缺陷。零件的正反两面都做了高光顺滑处理，外表面无额外凸起结构，在模具开模时可以直接沿零件厚度方向完成上下模分型，不需要设置复杂侧向抽芯结构，大幅降低模具加工成本与后期量产的脱模难度。

　　安装边界方面，零件整体厚度控制在8mm以内，扁平的轮廓不会在使用者腰侧形成明显凸起，跑动、俯身作业时不会与周边工装发生磕碰干涉。穿装织带的长槽内部预留了足够的活动间隙，织带穿入后可以小角度转动，适配使用者不同姿态下挂扣的受力角度，避免织带与槽体硬弯折产生断裂风险。下部的绳孔边缘做了局部加厚处理，当通讯设备意外坠落时，冲击力会全部作用在绳孔周边区域，加厚的结构可以将拉力均匀分散到整个零件端面，不会出现孔位处瞬间撕裂的情况。

　　实际选型适配时，该挂扣可以兼容绝大多数手持通讯终端、便携数码设备的外挂挂装需求，不需要在设备本体上额外加工安装孔，仅通过配套挂绳即可完成连接。零件的曲面过渡全部遵循注塑工艺规范，所有内孔的转角处都预留了脱模斜度，量产时成型周期短，成品合格率高，同时鲜亮的红色外观也便于在复杂作业环境中快速识别挂扣位置，避免设备遗失。结构上没有设置额外的金属嵌件，整体重量极轻，长时间挂载不会给使用者增加额外负重，适配长时间外勤携带的使用需求。
