内燃机气缸套精密回转体结构设计

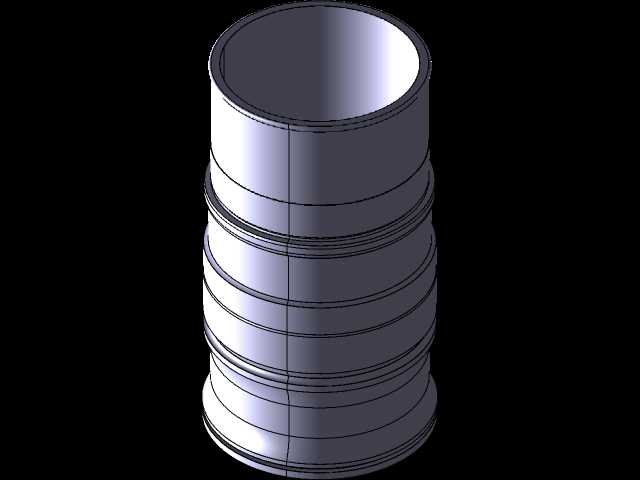

　　气缸套是内燃机缸体总成里直接约束活塞往复运动的核心嵌装部件，这一模型完整还原了湿式气缸套从上端配合面到下端定位段的全部结构特征，所有型面尺寸均按照实际装机配合要求搭建，可直接用于动力总成结构校核、维修件测绘参考以及装配干涉验证工作。

　　从装机使用场景来看，这类带多道环槽的气缸套多用于小排量单缸内燃机、小型发电机组动力以及轻型通用动力设备，压装或者间隙嵌装入缸体的安装座孔之后，内壁就成为活塞环组高速往复滑动的工作摩擦面，外壁直接和缸体水套内的冷却介质接触，工作过程中需要同时承受燃烧室爆发压力、活塞侧推力以及冷热交变带来的热应力，结构设计的合理性直接决定内燃机的大修周期与运行可靠性。

　　整个零件为同轴回转体结构，建模时首先以内腔工作直径为基准建立中心轴线，上端大直径凸缘为缸套轴向定位面，装机后凸缘下端面压紧在缸体对应的支撑台阶上，承担缸套的轴向限位，避免活塞往复运动过程中缸套出现轴向窜动；凸缘上端面和气缸垫直接贴合，加工时对平面度有严格要求，若平面度超差会出现燃烧室燃气泄漏、冷却水窜入气缸的故障。外壁分布的多道环形凹槽并非随意设置：靠近上端的环槽用于安装阻水密封圈，装配后密封圈被压紧在缸套外壁与缸体座孔之间，阻断水套内的冷却水沿配合间隙向下渗漏；中下部的多道环槽一方面增大缸套外壁和冷却介质的接触面积，提升换热散热效率，另一方面环槽形成的应力释放空间可以缓冲缸套受热膨胀产生的形变，避免长圆柱面因热胀受缸体约束出现弯曲变形。下端的小直径导向段做了轻微的倒角收窄，压装作业时可以顺利导入缸体座孔，避免装配过程中刮伤座孔内壁或者切坏密封圈。

　　内腔工作面为高精度光滑圆柱面，建模时严格保证整段内孔的同轴度，实际生产中该面需要经过珩磨加工，表面留存均匀的交叉网纹，既可以储存少量润滑油改善活塞环的润滑条件，又不会因网纹过深导致机油窜入燃烧室参与燃烧。内孔上端的开口位置做了微小的倒角处理，发动机总装时活塞连带活塞环组件从上方压入气缸的过程中，倒角可以引导活塞环顺利滑入内孔，避免锋利的孔口棱边刮伤活塞环的密封工作面。

　　结构设计阶段需要重点把控几个关键边界尺寸：首先是缸套的总长度，必须保证活塞运行到下止点时，活塞裙部不会从缸套下端脱出，同时活塞运行到上止点时，活塞环组不会撞击上端面；其次是外壁各道环槽的轴向位置，要和缸体水腔的开孔位置完全对应，保证密封圈完全落在密封配合区域内，不会出现密封圈部分悬空被压力水冲蚀的问题；再者是缸套的壁厚取值，壁厚过薄会导致刚性不足，装机后受侧推力作用出现形变引发拉缸故障，壁厚过厚则会挤占水套的流通空间，降低冷却效率同时无谓增加整机重量。

　　建模过程中所有回转特征均通过旋转命令一次性生成主体，后续的环槽、倒角、密封槽特征依次在回转体上切除，全程保证所有环形特征的中心线和主轴线重合，没有偏心错位。这类结构在做装配校核时，可以直接将模型导入动力总成装配体，验证缸套和缸体座孔、气缸垫、活塞组件的配合间隙，提前排查装配干涉风险，也可以作为备件测绘的参照，用于老旧设备维修时的替换件结构复刻。
