创意心形可活动铰接连接结构

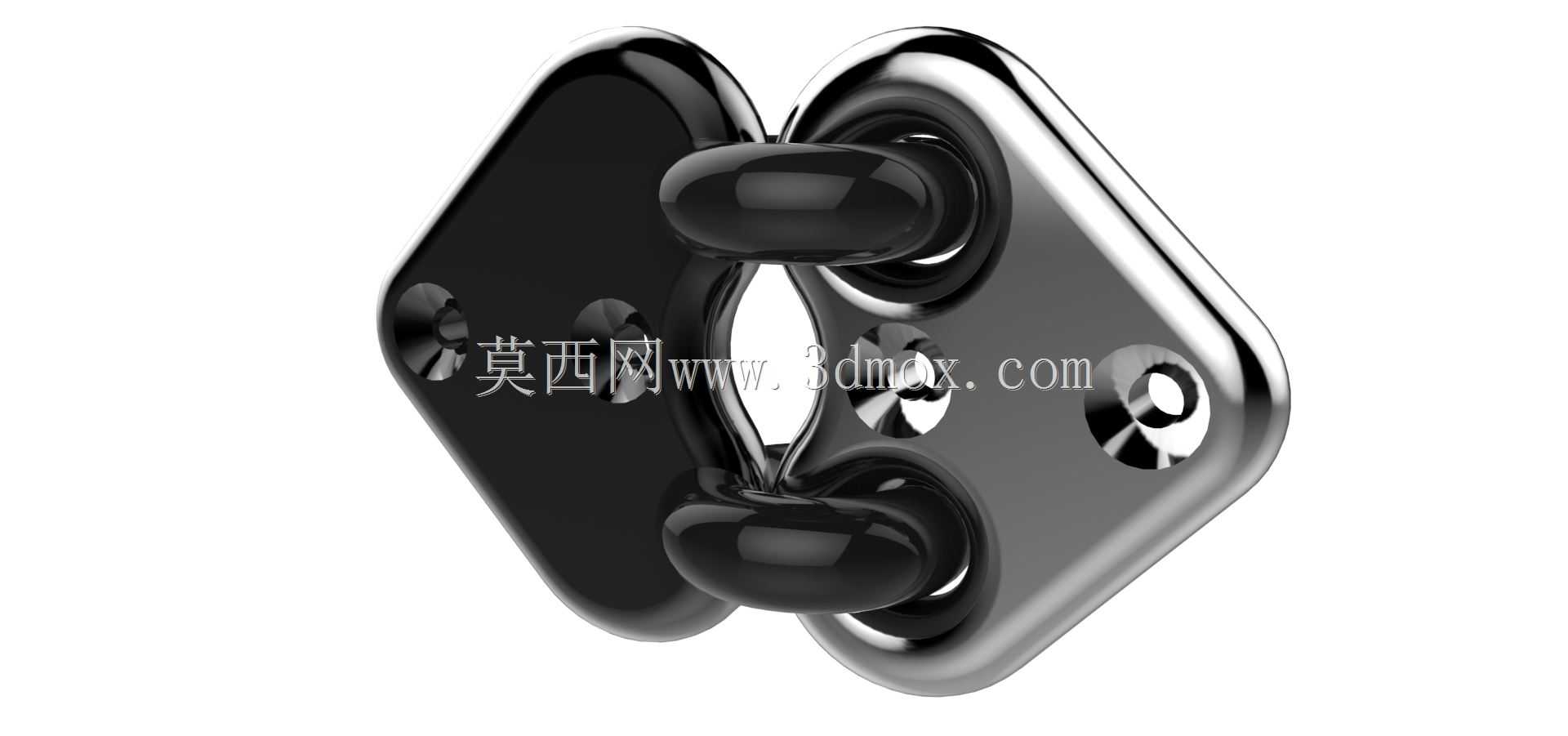

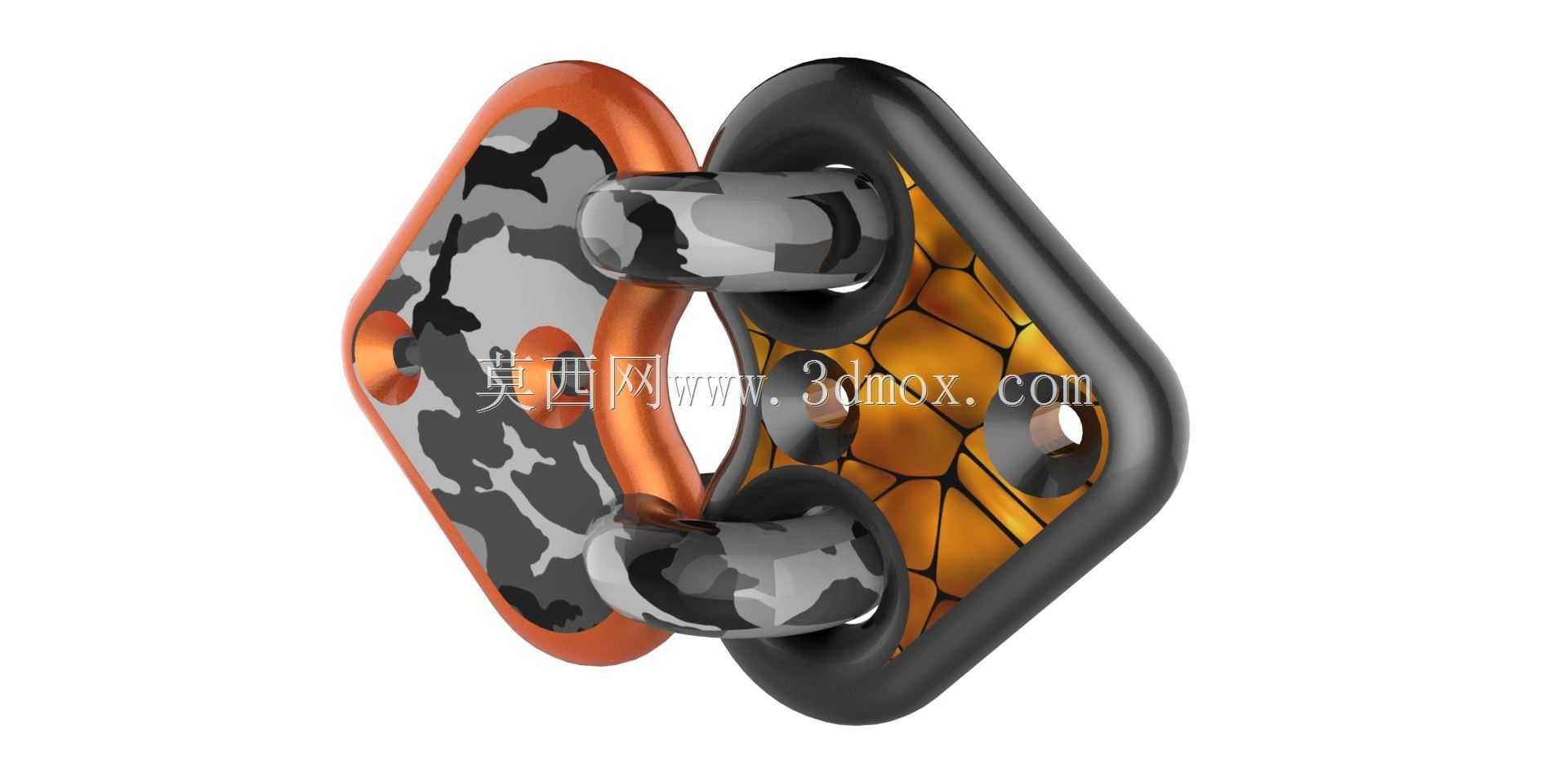

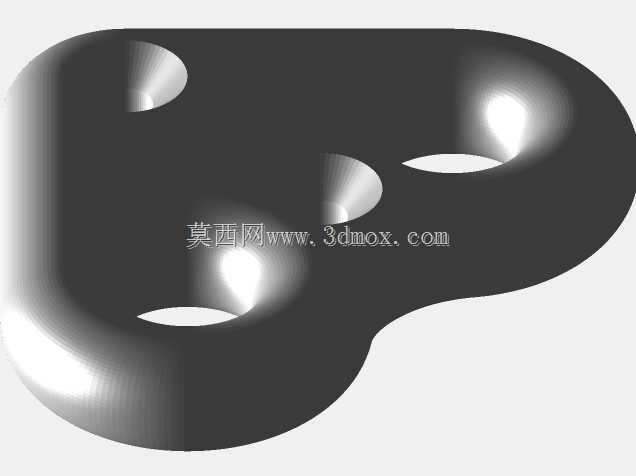

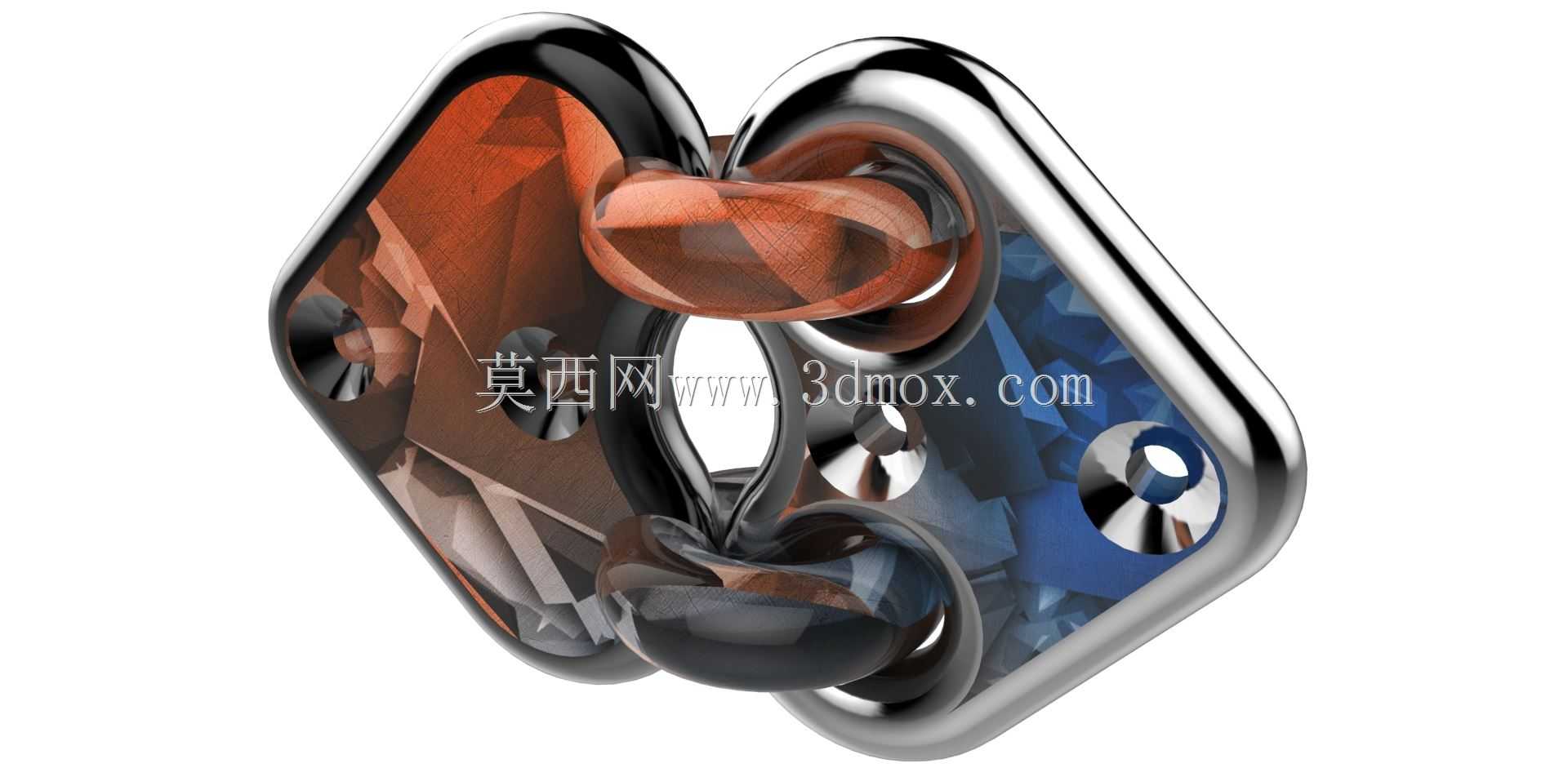

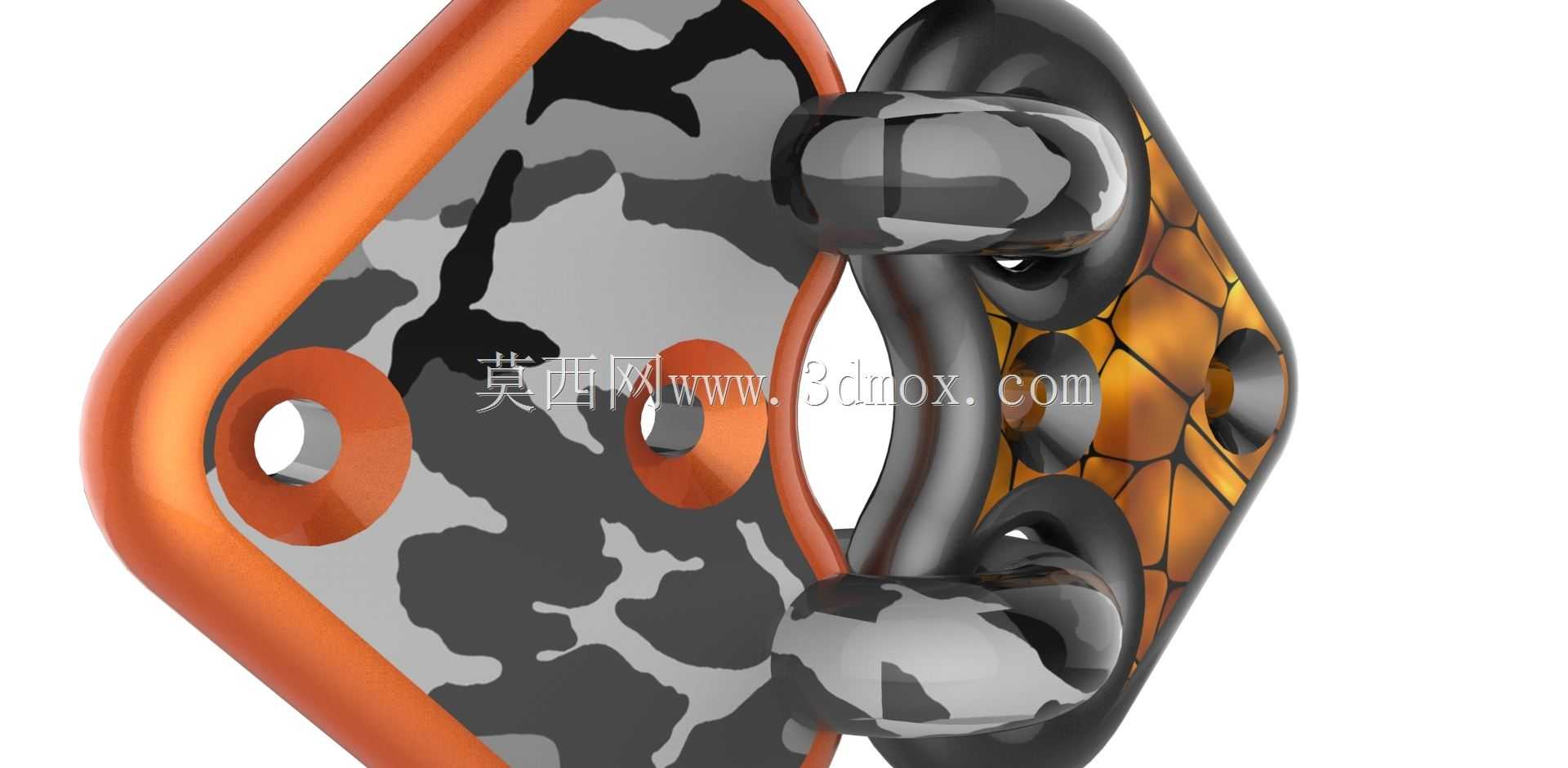

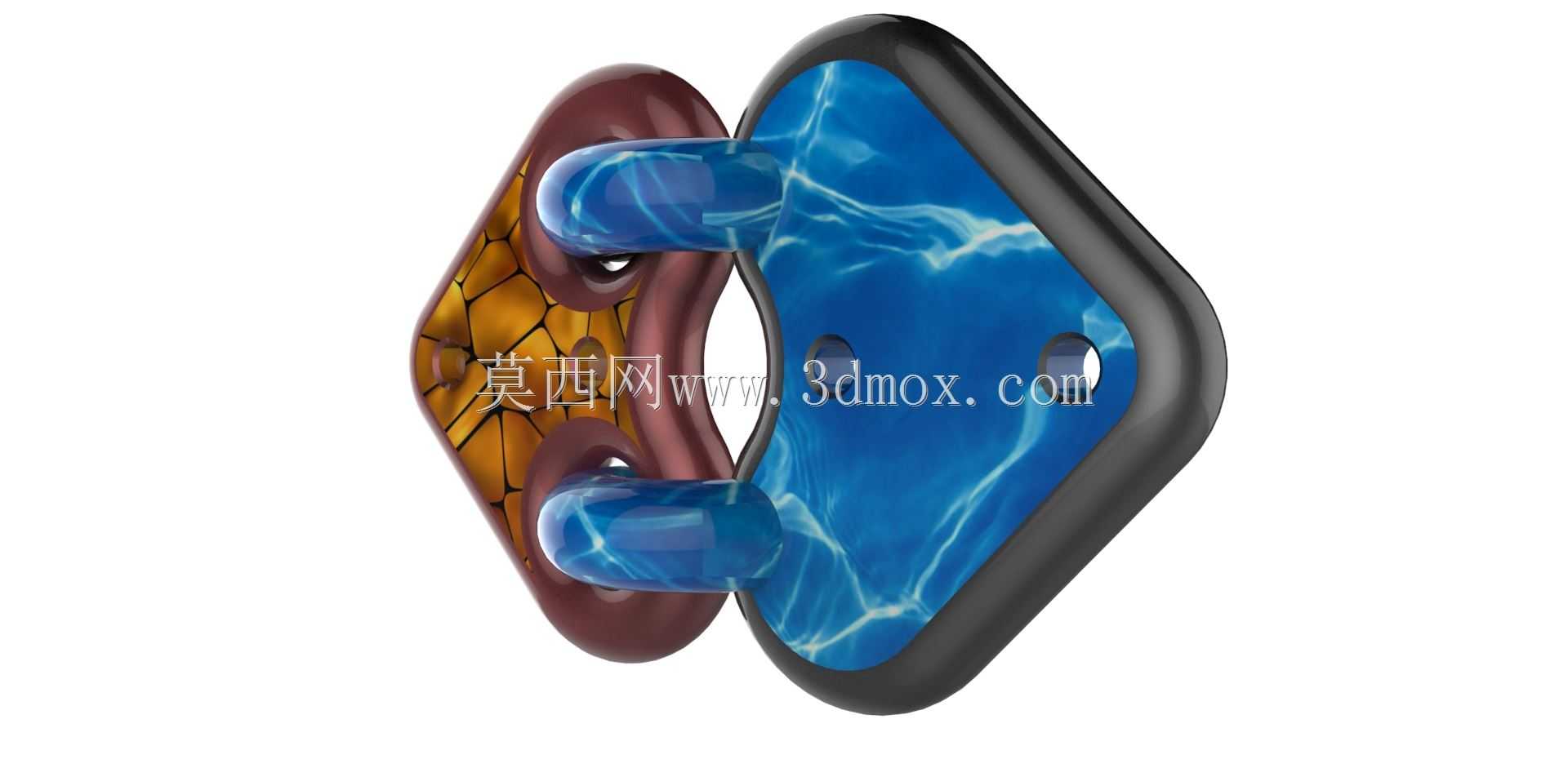

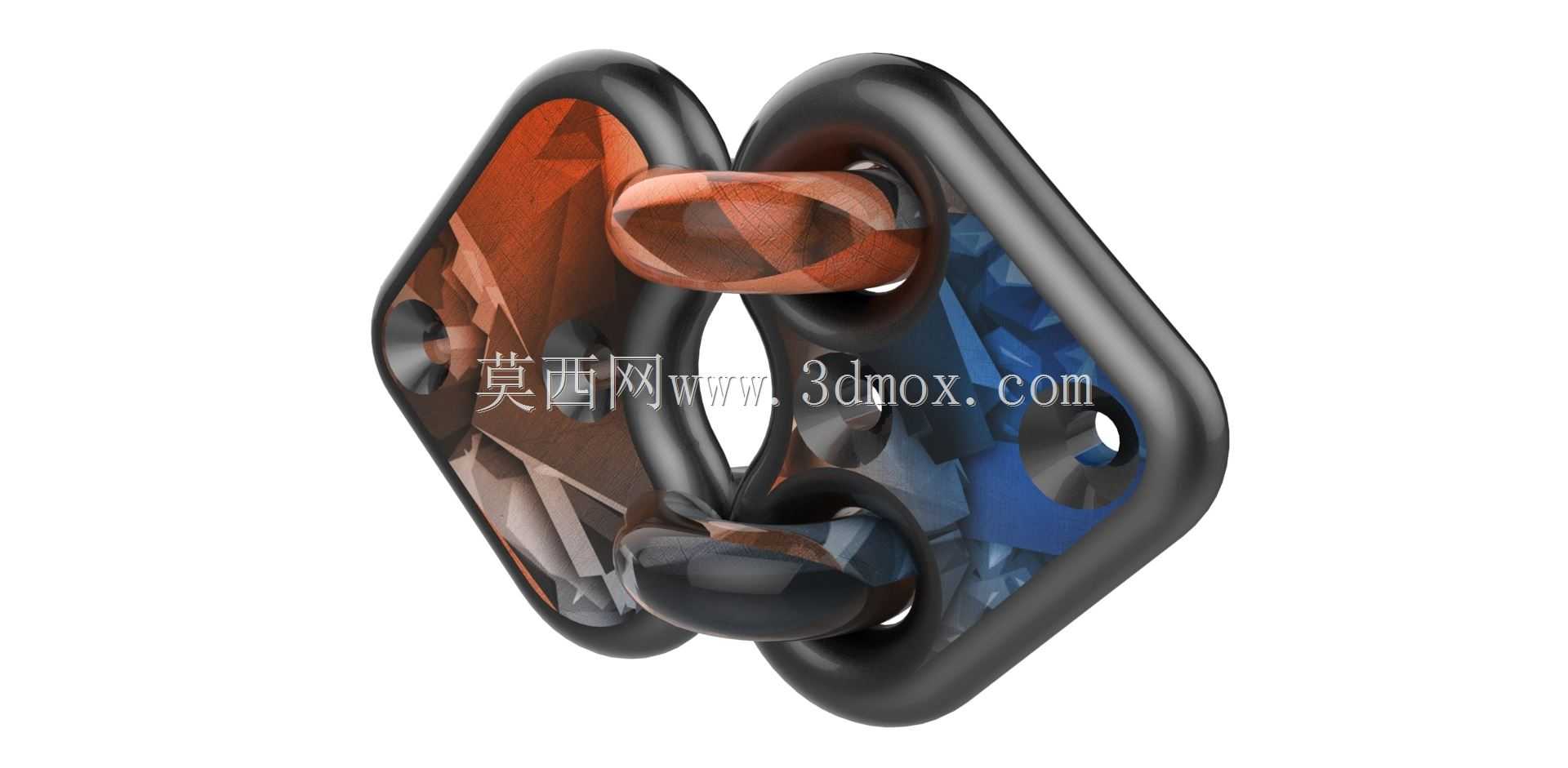

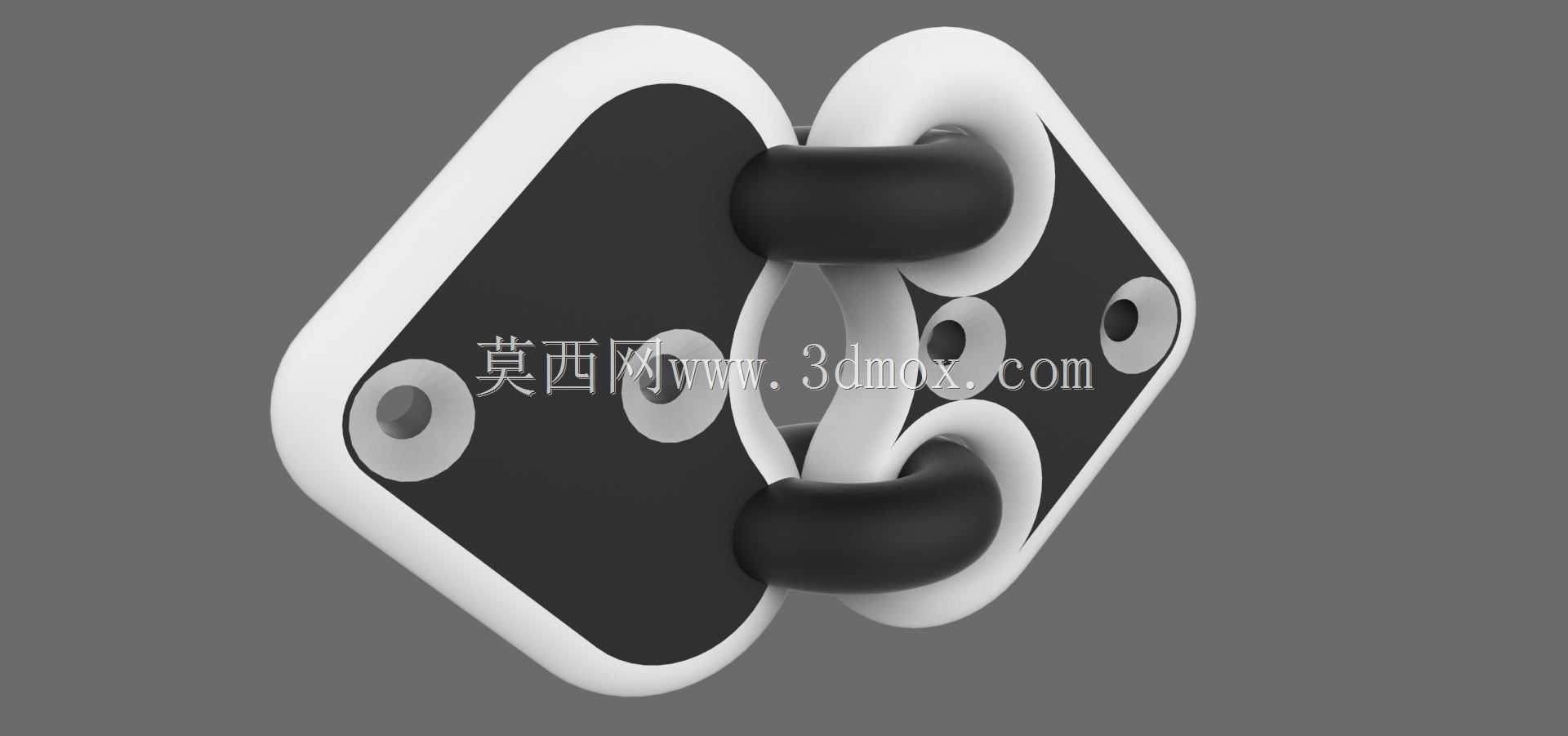

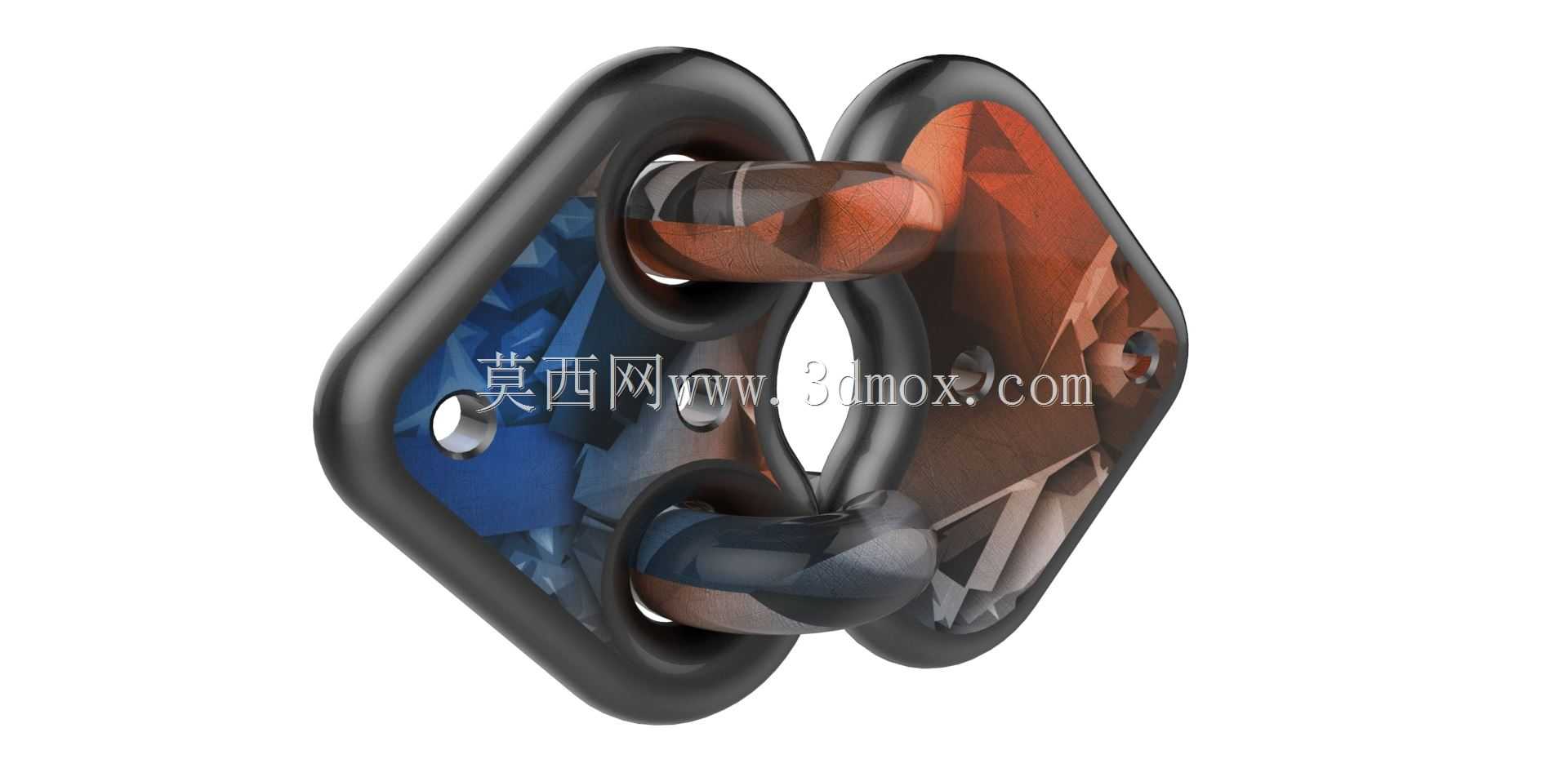

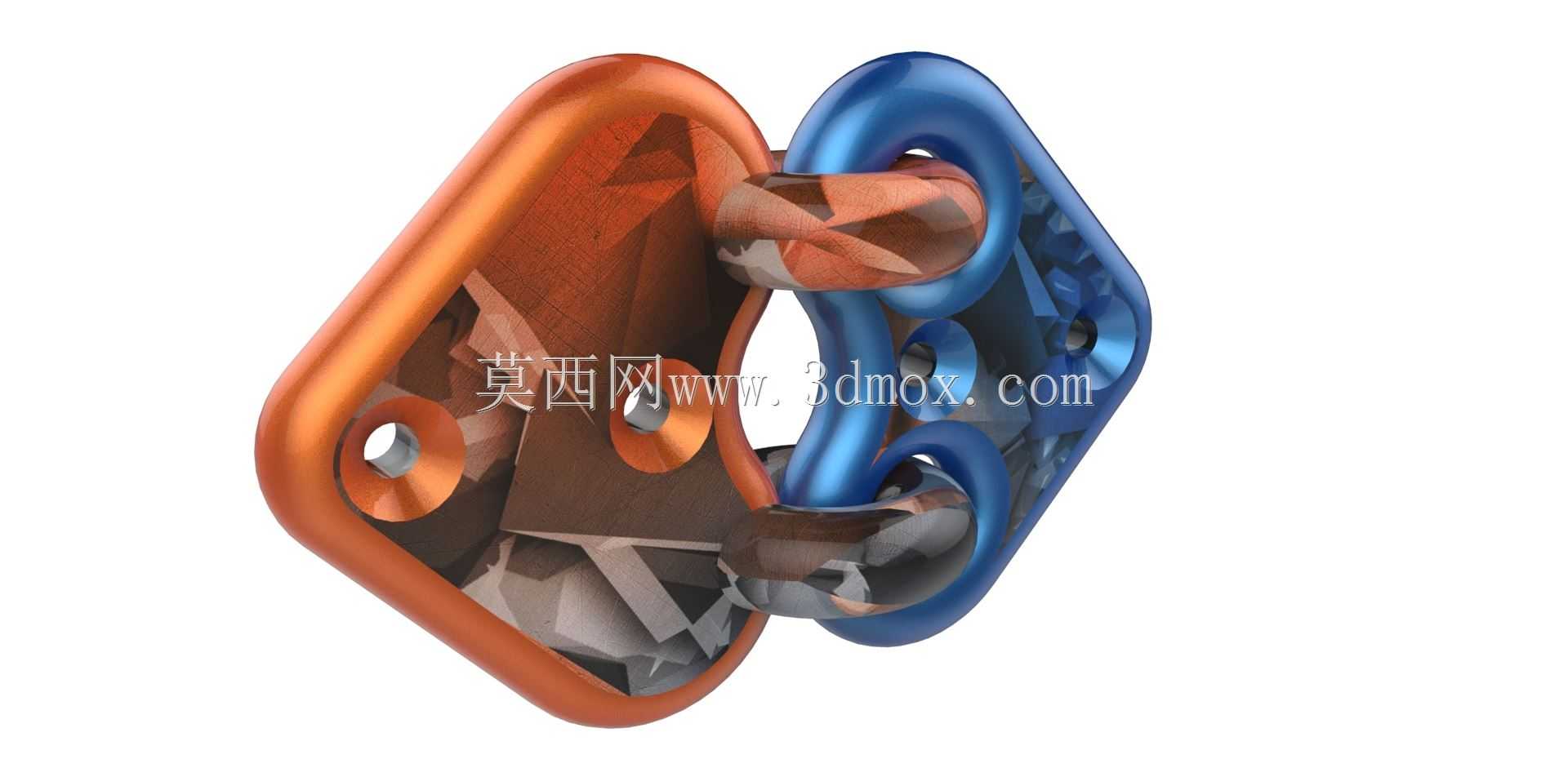

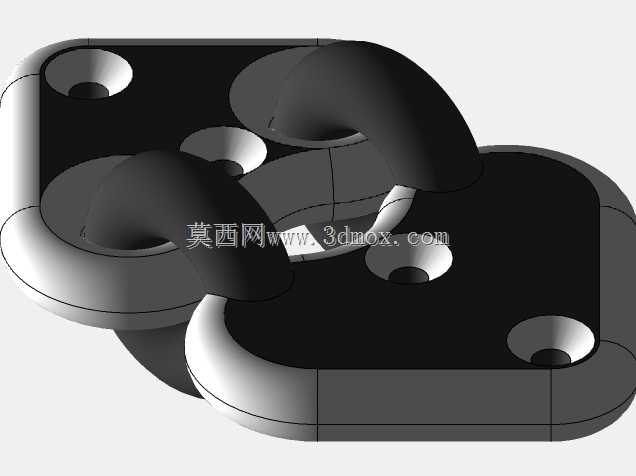

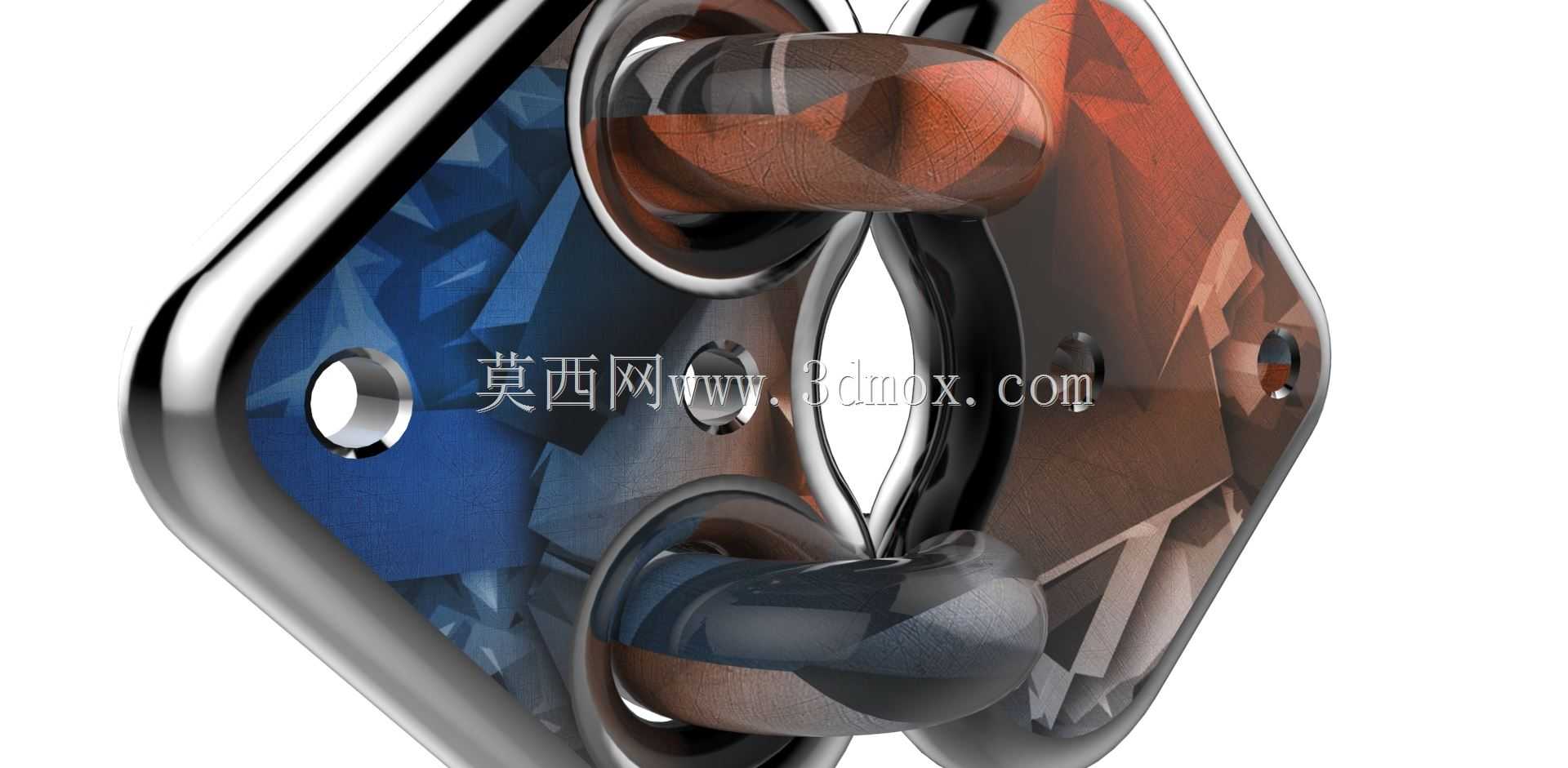

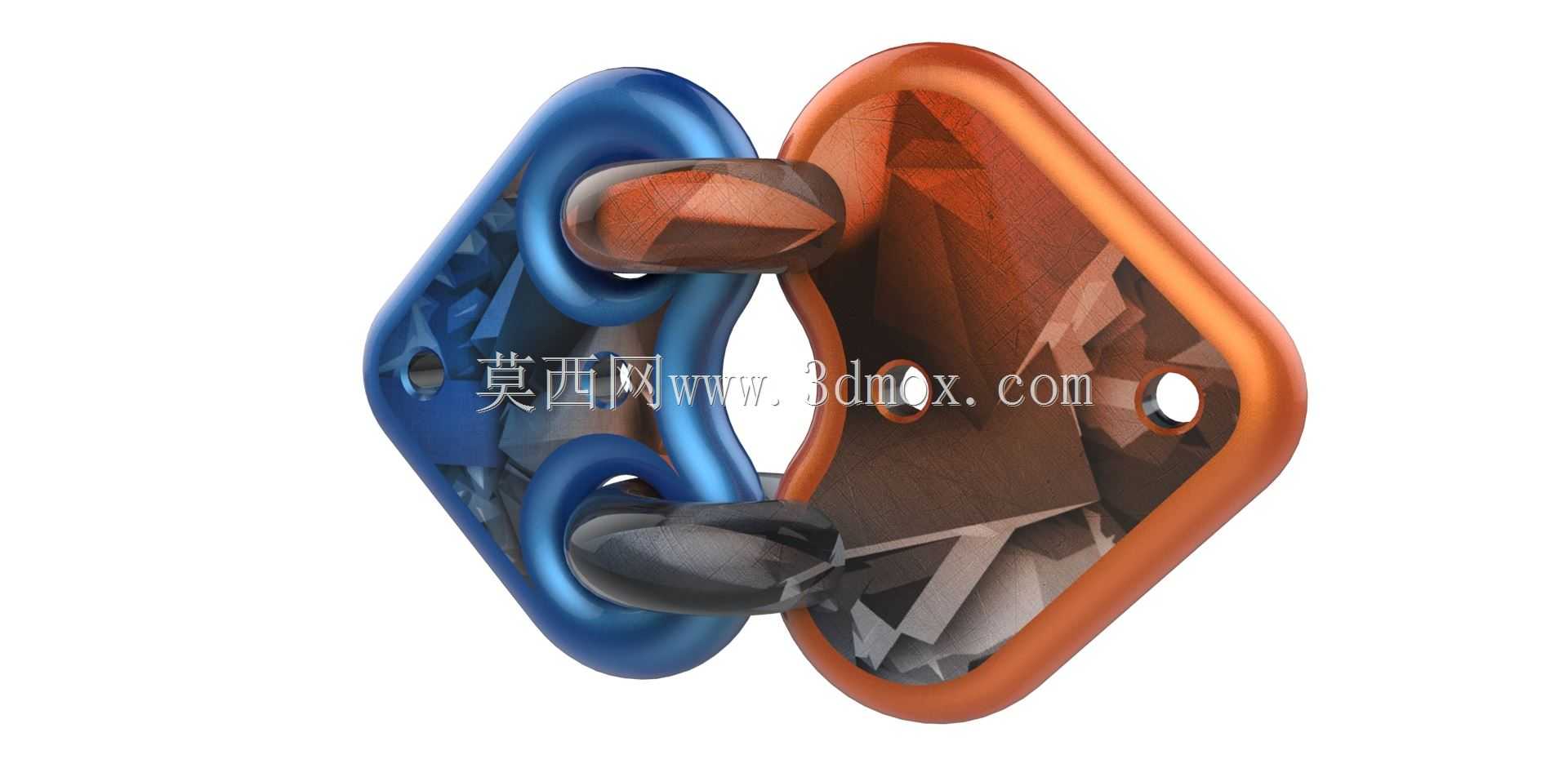

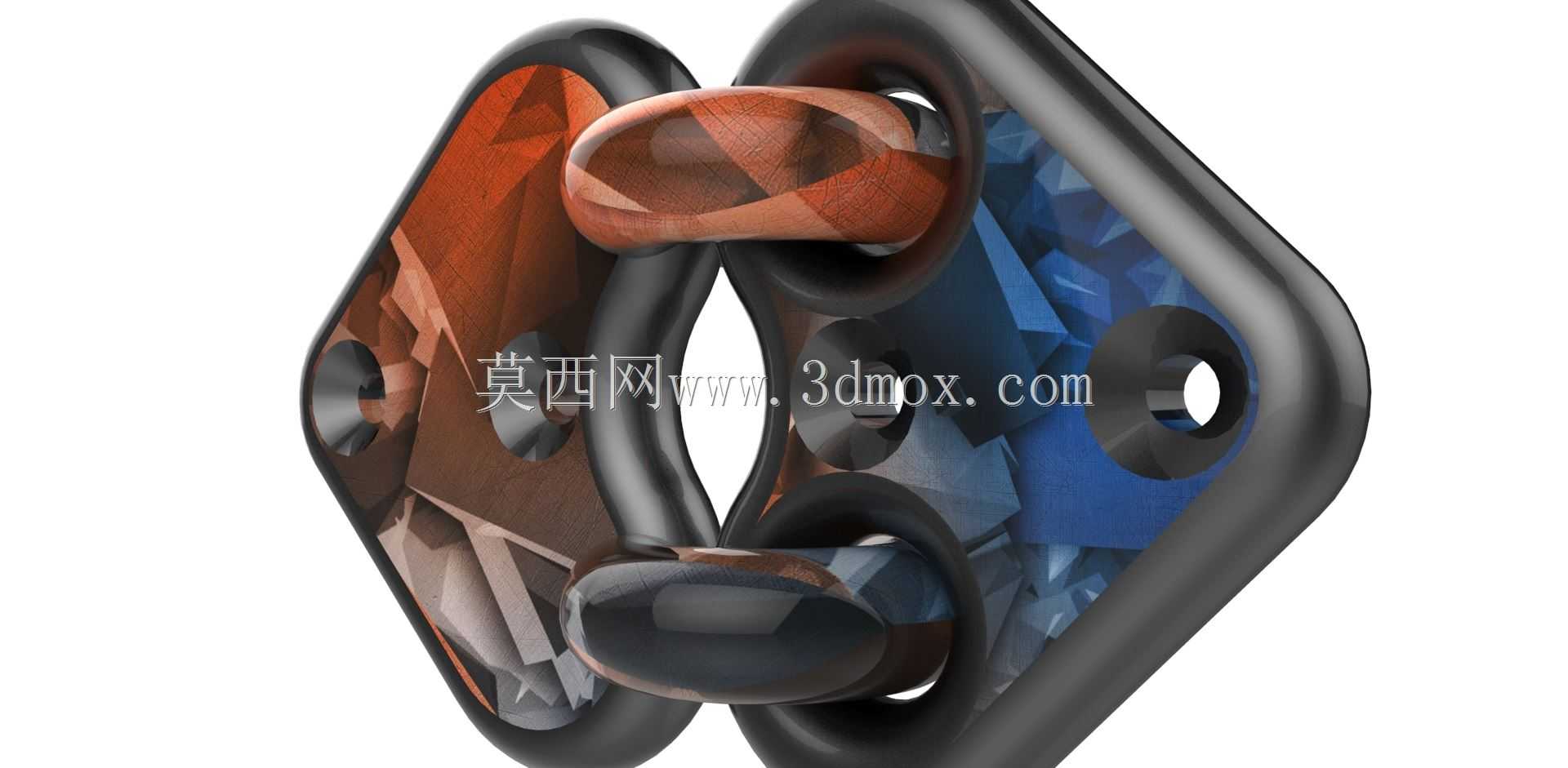

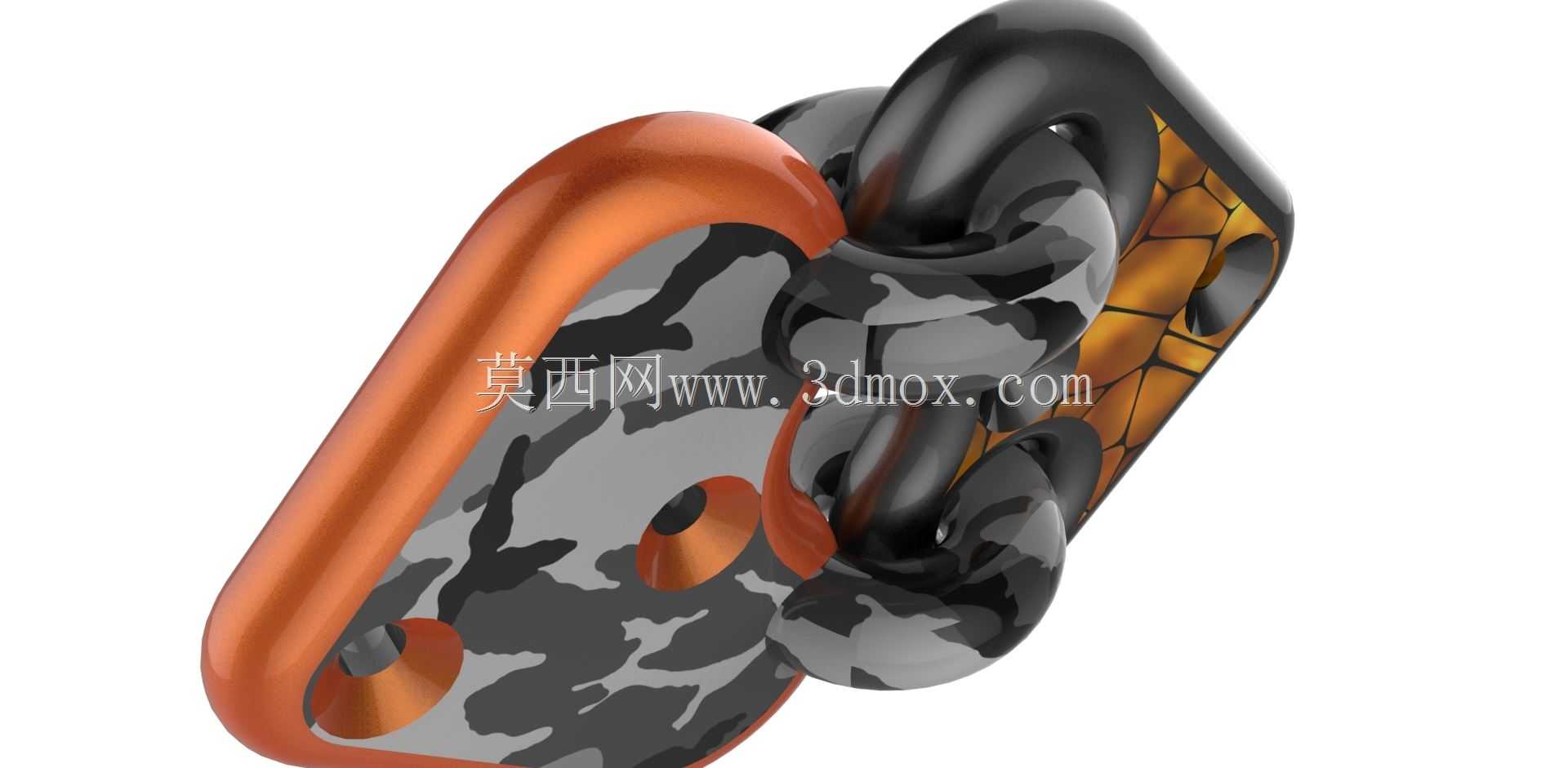

这款心形铰接结构在设计之初就跳出了常规工业铰链的刻板形态，把结构功能与创意造型做了深度融合，既保留了铰接件的核心转动连接属性，又通过对称的心形轮廓赋予了结构额外的展示属性，在文创产品、个性化配饰、创意展示装置这类场景里有很高的适配度。从实际功能来看，它的核心作用是实现两个相邻部件的绕轴相对转动，转动过程中没有多余的虚位，铰接副的配合间隙控制在小尺寸3D打印的合理公差范围内，不需要额外装配销轴，两个构件通过自身的嵌套结构实现铰接配合，打印完成后清理掉支撑就可以直接活动，省去了传统铰链组装时的销轴压装、间隙调整工序，非常适合小批量个性化定制的生产场景。设计思路上，整个结构采用对称式布局，两个铰接单元的轮廓完全镜像，转动副设置在心形结构的中心对称位置，转动时两个构件沿着中心轴做定轴转动，不会出现径向窜动；外轮廓的棱边做了小尺寸的圆角过渡，既避免了3D打印过程中尖角位置的翘边问题，也能防止使用过程中锐边划伤。安装边界方面，结构两侧的安装面预留了沉头安装孔位，孔位的间距按照小型连接件的通用安装尺寸设计，可以直接适配M2-M3规格的紧固件，安装时不需要额外加工转接件，直接固定在待连接的基材表面即可；整个结构的厚度控制在适合桌面级FDM3D打印的范围，打印时不需要额外添加过多支撑，铰接位置的配合面预留了0.2mm的打印间隙，即使用普通PLA、ABS耗材打印，也不会出现配合面粘死无法转动的问题。从结构强度来看，铰接位置的受力截面做了加厚处理，日常开合使用的受力场景下，不会出现铰接位置断裂的问题，既可以用在创意包装盒的开合连接位置，也可以作为个性化首饰的连接结构，甚至可以用在小型展示道具的活动连接部位，相比传统的金属合页，它的造型自由度更高，不需要开模就可以快速调整尺寸，适配不同的安装需求。
