西蒙斯维克Tectust隐形三维暗门铰链结构

做高端室内门、隐藏式隔断门的结构设计时，暗装铰链的选型和安装边界校核是绕不开的环节，这款三维可调暗铰链的结构设计，刚好适配无框隐形门、木饰面同色门的安装需求，完全隐藏在门扇与门套的铣槽内部，关门后外部看不到任何五金外露件，能实现门体与墙面齐平的极简视觉效果。从实际使用场景来看，这类铰链多用于高端住宅的隐形卧室门、办公空间的隐藏式会议室门、商业场所的暗门储物间隔断，相比普通明装合页，不会破坏墙面整体饰面的完整性，也能避免明装五金积灰、磕碰的问题。

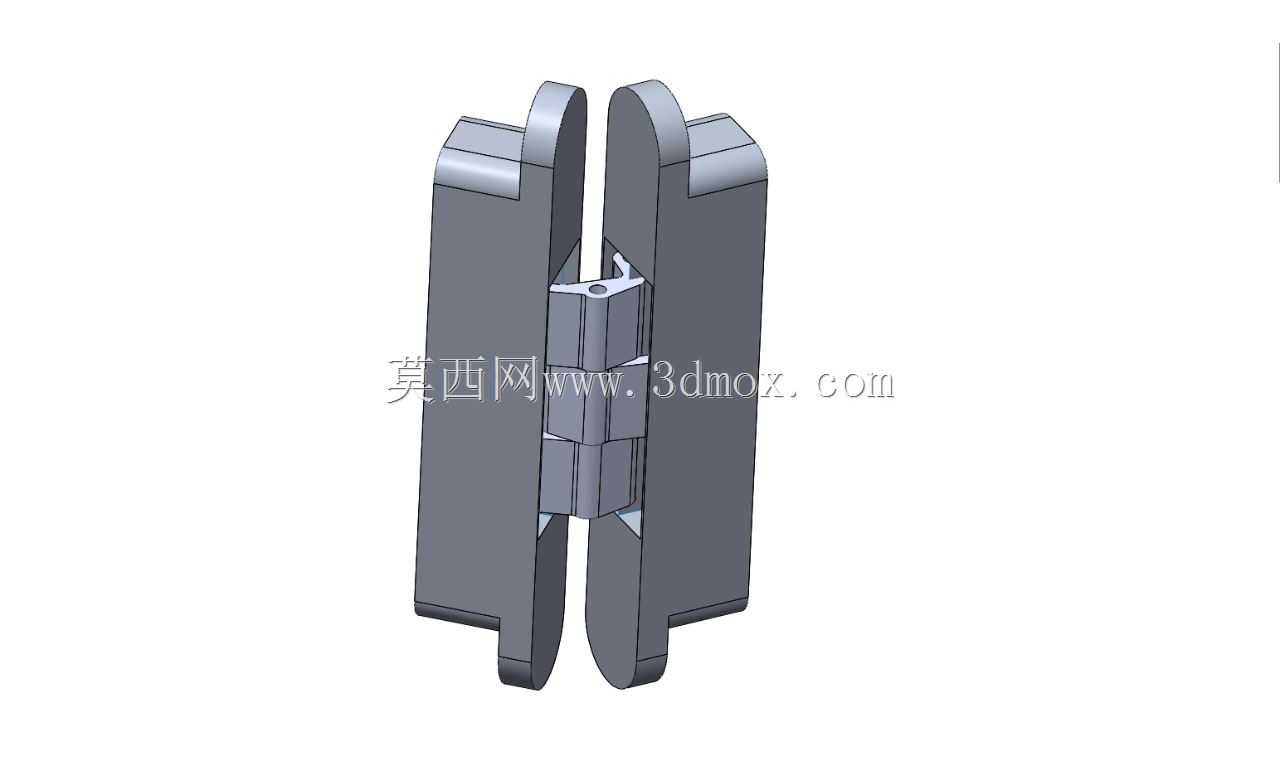

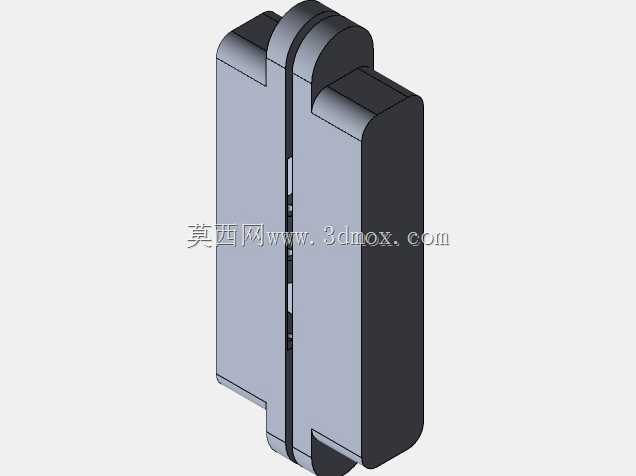

从功能特性上看，这款铰链采用对称式分体嵌装结构，左右两个安装臂分别嵌入门扇侧边和门套对应位置的预铣槽内，中间的多段铰接结构实现门体的转动开合，开合过程中铰链的运动轨迹完全处于槽位内部，不会与门扇、门套的饰面发生干涉。设计时充分考虑了安装后的调节需求，铰接部位预留了三维调节余量，安装完成后可以通过调节螺丝对门体的上下高度、左右间隙、前后贴合度进行微调，抵消门套安装、门扇加工带来的尺寸误差，避免出现门体下坠、门缝不均、开关蹭边的问题。

做安装边界校核时需要注意，这类铰链对门扇和门套的厚度有明确要求，安装臂的嵌装深度需要匹配门扇的铣槽深度，槽位的加工精度直接影响铰链的安装牢固度和开合顺畅度，单扇门通常需要配套2-3个同型号铰链均匀分布在门扇侧边，根据门扇的重量调整铰链的安装间距，重量较大的实木门需要适当增加铰链数量，分散单只铰链的承重负荷。铰接部位的转轴结构采用多段咬合设计，开合过程中转动阻尼均匀，不会出现松动旷量，长期使用也能保持门体的位置精度，避免频繁开关带来的结构磨损。

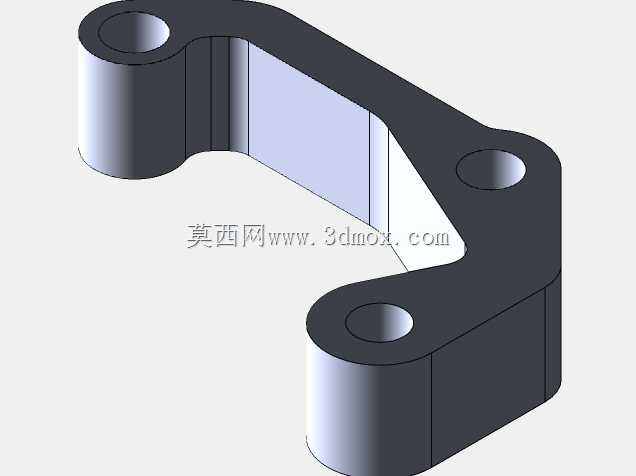

建模过程中需要重点还原铰接部位的配合间隙，既要保证转动时无卡滞，也要控制间隙量避免门体晃动，安装臂的固定孔位需要与实际安装螺丝的尺寸匹配，方便后续出工程图时直接提取孔位参数用于铣槽加工定位，对称式的结构设计也方便左右开门的通用适配，不需要单独区分左右开向的型号，减少备货和选型的复杂度。
