带活塞跟踪结构的太阳能电池组件

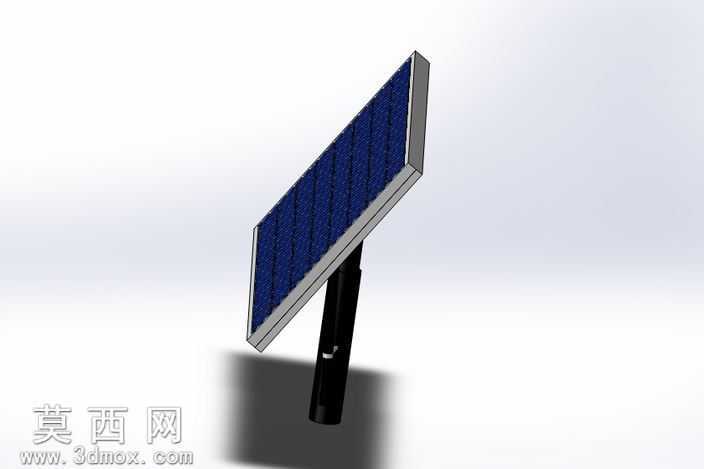

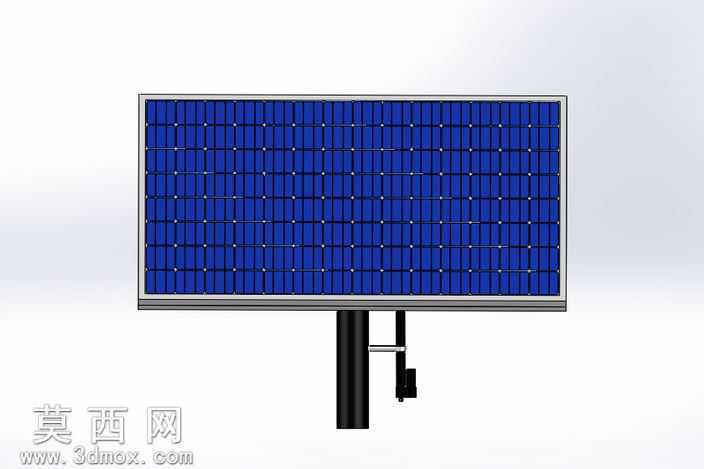

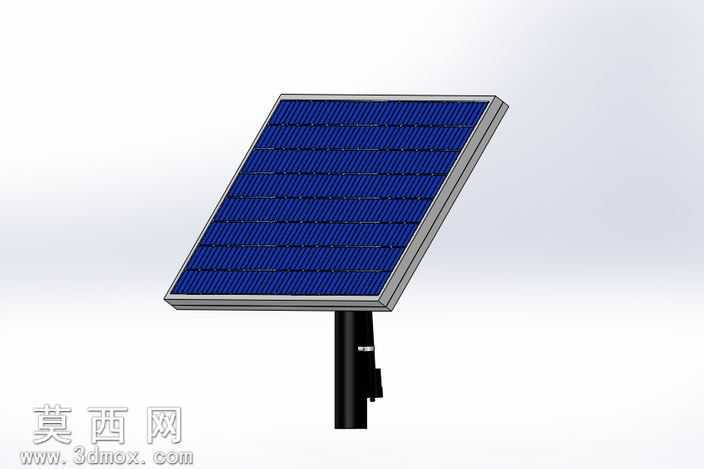

本作品采用SolidWorks完成全参数化三维建模，整体围绕带活塞调节机构的太阳能跟踪电池组件展开设计，完整还原了光伏板与支撑调节结构的装配关系。建模过程中首先对太阳能电池板主体进行构建，精准还原了光伏板矩形边框的倒角细节，面板区域采用阵列特征模拟晶硅电池片的排布纹理，边框部分通过薄壁拉伸特征生成，预留了与支撑立柱连接的装配卡槽，保证结构衔接的合理性。支撑部分的立柱采用圆柱拉伸特征构建，表面做了哑光金属质感的材质处理，内部集成的活塞调节结构是本设计的核心，通过活塞的伸缩位移可以带动电池板绕连接轴转动，实现不同俯仰角度的调节，以此匹配不同时段的太阳入射角度，提升光伏组件的受光效率。渲染阶段采用柔和的漫反射环境光，电池板表面赋予深蓝色晶硅材质，添加轻微的反光效果模拟光伏玻璃的透光质感，边框与立柱部分赋予深灰色磨砂金属材质，活塞结构的活动部件做了亮面金属区分，阴影部分采用软阴影设置，让整体渲染效果更贴近真实产品的展示效果。结构设计上充分考虑了运动合理性，活塞与电池板背部、立柱上部的连接均采用铰接配合，保证角度调节过程中无结构干涉，各部件的壁厚、连接位尺寸均参考常规户外光伏支架的参数设定，兼顾结构强度与轻量化需求，整体模型装配逻辑清晰，特征参数完整，可直接用于结构验证、教学演示或相关光伏产品的方案参考。
