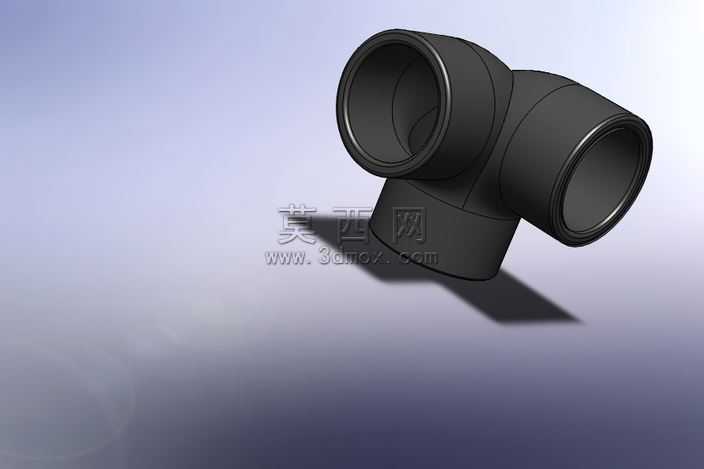

等径三通管路连接弯头三维结构设计

本作品为等径三通管路连接弯头的三维建模设计，建模过程依托参数化三维设计环境完成，首先基于管路连接的通用尺寸规范确定基准参数，以三个等径圆形接口的中心轴线为核心定位基准，三个接口轴线两两垂直交汇于内部腔体中心，形成T型三向连通的管路结构。建模阶段先绘制各接口的圆形截面轮廓，通过拉伸特征生成接口段的基础实体，再对三个接口交汇的内部腔体做平滑过渡处理，避免直角转折造成的流体阻力激增，同时保证内部流道的连续性，减少介质输送过程中的紊流与压力损失。外部结构设计上，接口端部做了适配管路套接的限位台阶设计，外壁设置均匀的环状加强筋结构，既提升管件整体的结构强度，避免安装锁紧过程中出现管壁开裂变形，也能在管路套接后增加接触摩擦力，提升连接的密封稳定性。材质与渲染阶段，采用硬质工程塑料的材质参数进行表现，表面设置细腻的哑光磨砂质感，还原工业级注塑管件的真实外观，渲染时采用柔和的侧上方主光源搭配环境补光，清晰呈现管件的外部轮廓、接口结构与加强筋细节，阴影过渡自然，充分展现产品的工业质感。结构设计层面充分考虑实际安装使用场景，三个接口的尺寸公差预留符合通用管路安装标准，可直接适配同规格的硬质管路或软管连接，外部无多余突出结构，便于在狭小的管路排布空间内完成安装固定，整体结构无应力集中的薄弱区域，可承受常规管路输送场景下的介质压力，满足给排水、低压流体输送、气动管路排布等多场景的使用需求。建模过程中对所有特征做了全参数化关联，后续可根据实际使用的管路尺寸快速调整接口直径、壁厚、整体长度等参数，无需重新搭建基础模型，大幅提升同系列不同规格管件的设计效率，模型的所有倒角、过渡曲面均做了几何连续性校验，不存在破面、重叠面等建模缺陷，可直接用于后续的工程图导出、3D打印样件验证、注塑模具开模参考等后续生产环节。
