单头梅花扳手工业级手动工具三维设计

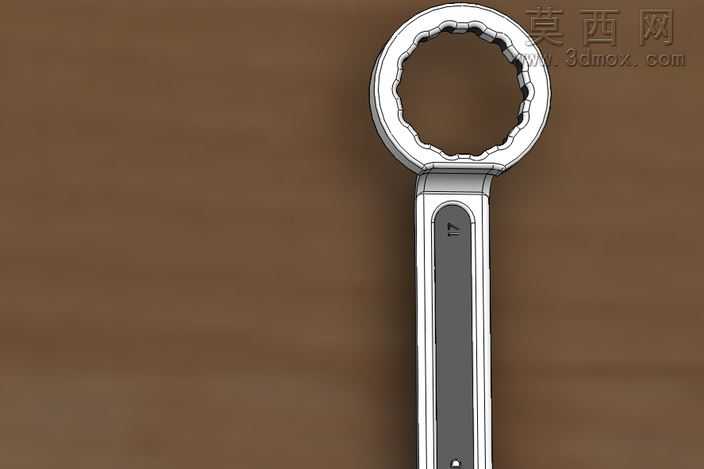

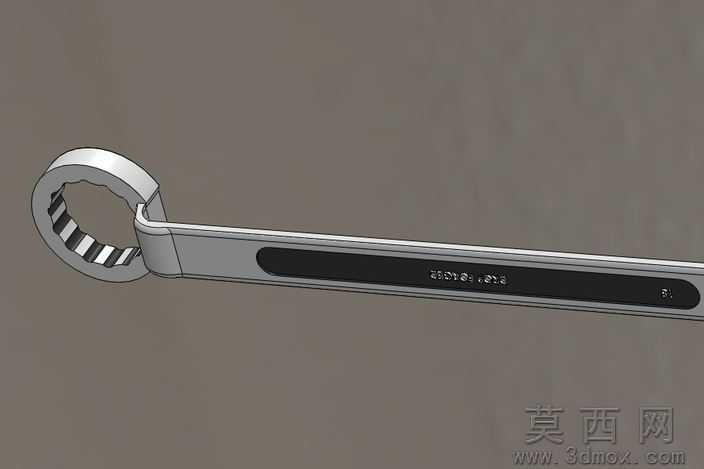

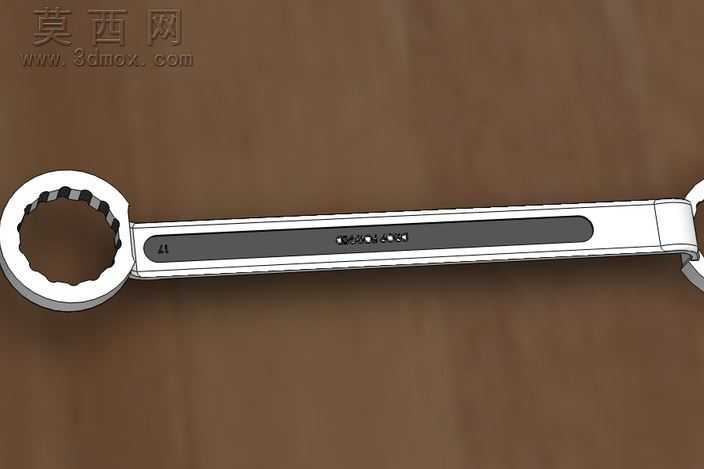

本作品为单头梅花扳手的三维数字化模型，建模过程依托三维参数化设计软件完成，全程遵循机械手动工具的实际生产制造逻辑开展设计。建模初期先梳理梅花扳手的核心功能需求，明确其作为紧固件拆装工具，需要匹配对应规格的六角头螺栓、螺母，同时兼顾手持操作的握持舒适度与结构强度，因此先绘制整体轮廓的二维草图，以梅花端的内齿形为核心基准，严格按照梅花扳手的齿形标准绘制十二角内轮廓，保证齿形的啮合角度、齿深尺寸符合通用五金工具的规范要求，避免使用过程中出现打滑、棱角磨损的问题。建模过程中采用实体拉伸命令生成扳手的基础坯体，针对梅花端的环形结构做加厚处理，提升扭矩传递过程中的结构强度，防止大扭矩工况下梅花端出现开裂变形；手柄部分采用符合人体工学的变截面设计，握持区域做圆弧过渡处理，边缘全部倒圆角去除锐边，既避免使用过程中划伤手部，也优化了手柄的应力分布，减少长期受力后的应力集中问题。材质与渲染环节，针对扳手不同区域做差异化材质设置，梅花端与手柄的金属主体部分采用高硬度铬钒钢材质，调整材质参数还原合金钢表面的哑光磨砂金属质感，模拟真实工具经过热处理后的表面色泽；手柄中部的防滑握持区域采用深色橡塑复合材质，调整材质的粗糙度参数还原防滑层的细腻磨砂触感，通过光影渲染突出不同材质的质感差异，让模型视觉效果更贴近真实工业产品。结构设计上重点优化了梅花端与手柄的连接过渡区域，采用大圆弧平滑过渡替代直角连接，大幅提升该区域的抗扭强度，同时对整体模型做轻量化处理，在保证结构强度满足使用要求的前提下，去除多余的冗余结构，让扳手整体重量控制在合理区间，降低长时间手持操作的疲劳感。模型完成后还开展了结构干涉检查与受力模拟验证，确认梅花端的内齿形与标准紧固件啮合无干涉，手柄受力后的形变处于允许范围内，整体结构完全符合手动扳手的实际使用要求，可用于工具类产品的展示、结构教学参考以及相关拆装场景的三维可视化搭建。
