同步带双轮传动结构三维设计作品

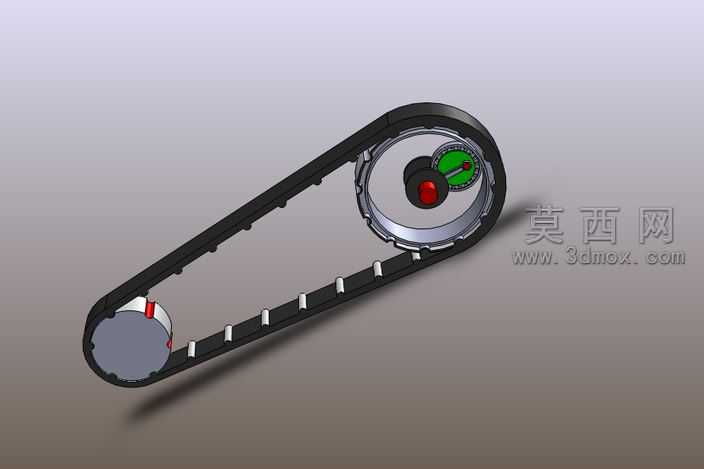

本作品为同步带搭配双齿轮的传动结构三维建模成果，建模阶段以机械传动的实际啮合参数为核心依据，先完成两个传动齿轮的基准参数设定，按照渐开线齿廓的成型逻辑绘制齿形草图，通过拉伸、阵列等特征操作完成齿轮基体与轮齿的构建，保证齿距、齿顶高、齿根高的参数符合常规传动设计规范，同时对齿轮中心的安装轴孔、定位卡槽结构做了精细化处理，还原实际零件的装配定位特征。同步带部分按照带轮的中心距、节线长度参数绘制闭合带体轮廓，通过阵列特征完成带体内侧与轮齿啮合的齿槽结构，确保带齿与齿轮轮齿的啮合间隙处于合理范围，还原同步带传动无滑差的结构特性。渲染阶段采用哑光金属材质赋予两个齿轮主体，对齿轮的安装定位凸台做了差异化的色彩标识，其中一个齿轮的端面附加了模拟刻度指示的结构，搭配红、绿两色的指示标识，直观呈现传动过程中的相位对应关系；同步带采用黑色橡胶类哑光材质，模拟工业同步带的实际质感，场景背景采用渐变灰调突出主体结构，添加柔和的环境光影与投影效果，清晰展现带体与轮齿的啮合状态、整体结构的空间布局。设计过程中重点考量了传动结构的装配合理性，两个齿轮的中心距与同步带的张紧余量做了适配调整，既保证带体与轮齿的有效啮合，也预留了合理的张紧调节空间，结构整体无干涉错位问题，可直观展示同步带双轮传动的工作原理，清晰呈现动力从主动轮通过同步带传递至从动轮的完整路径，还原带传动与齿轮传动结合的结构优势，可作为机械传动教学、结构方案演示的数字化参考模型，帮助理解啮合传动的配合逻辑与结构组成。
