简约金属框架悬臂课桌椅结构设计

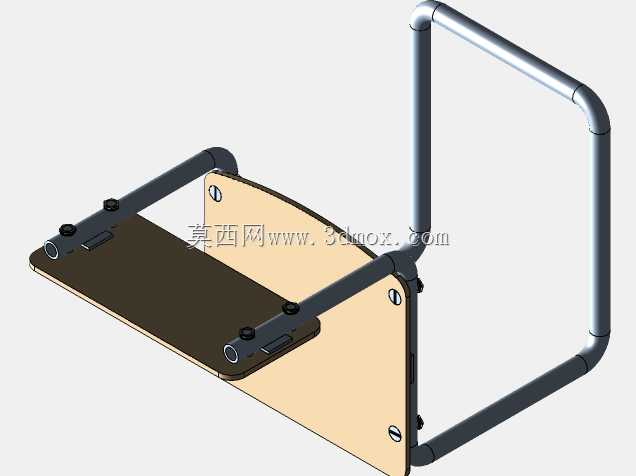

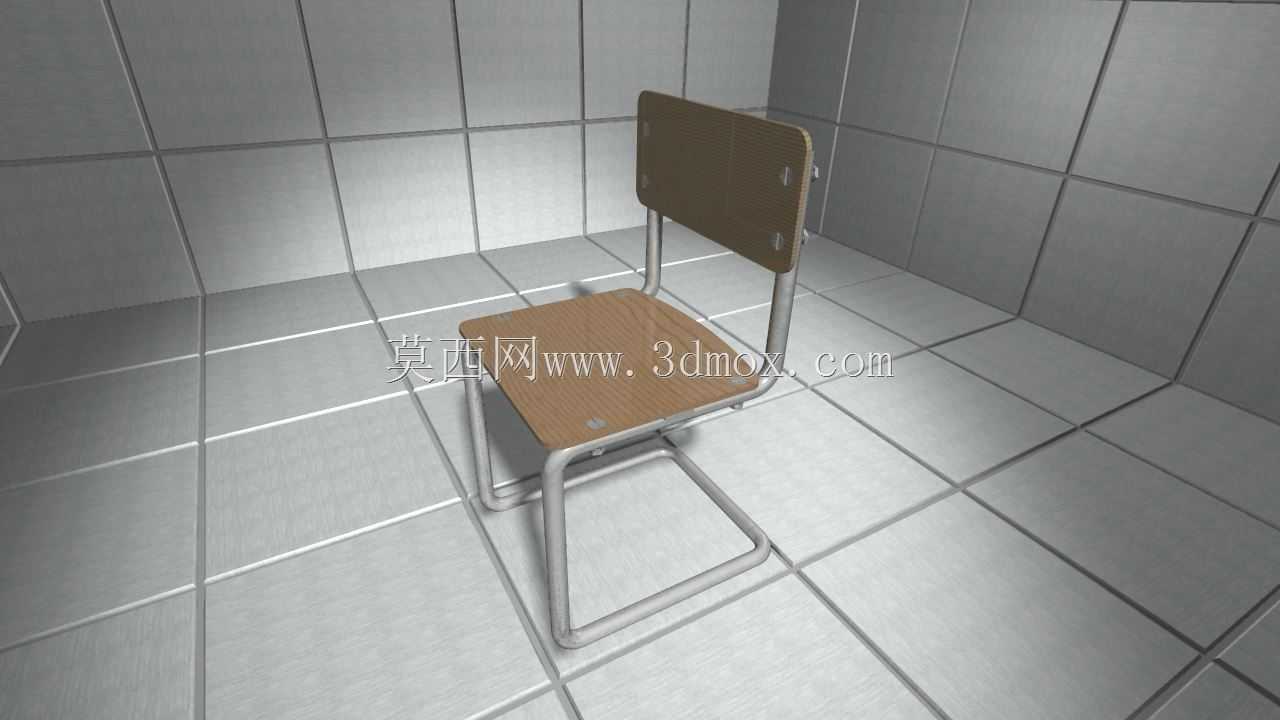

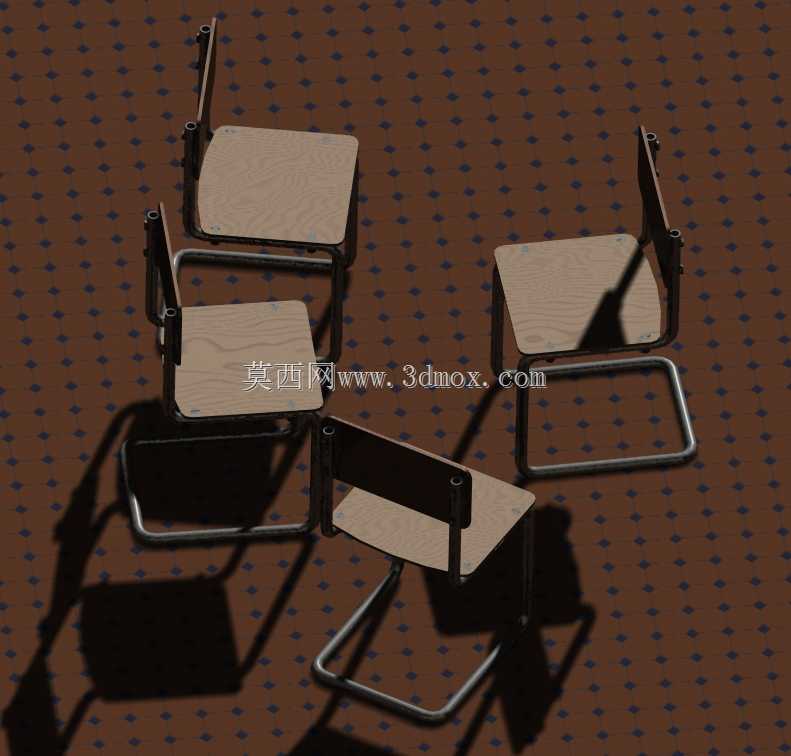

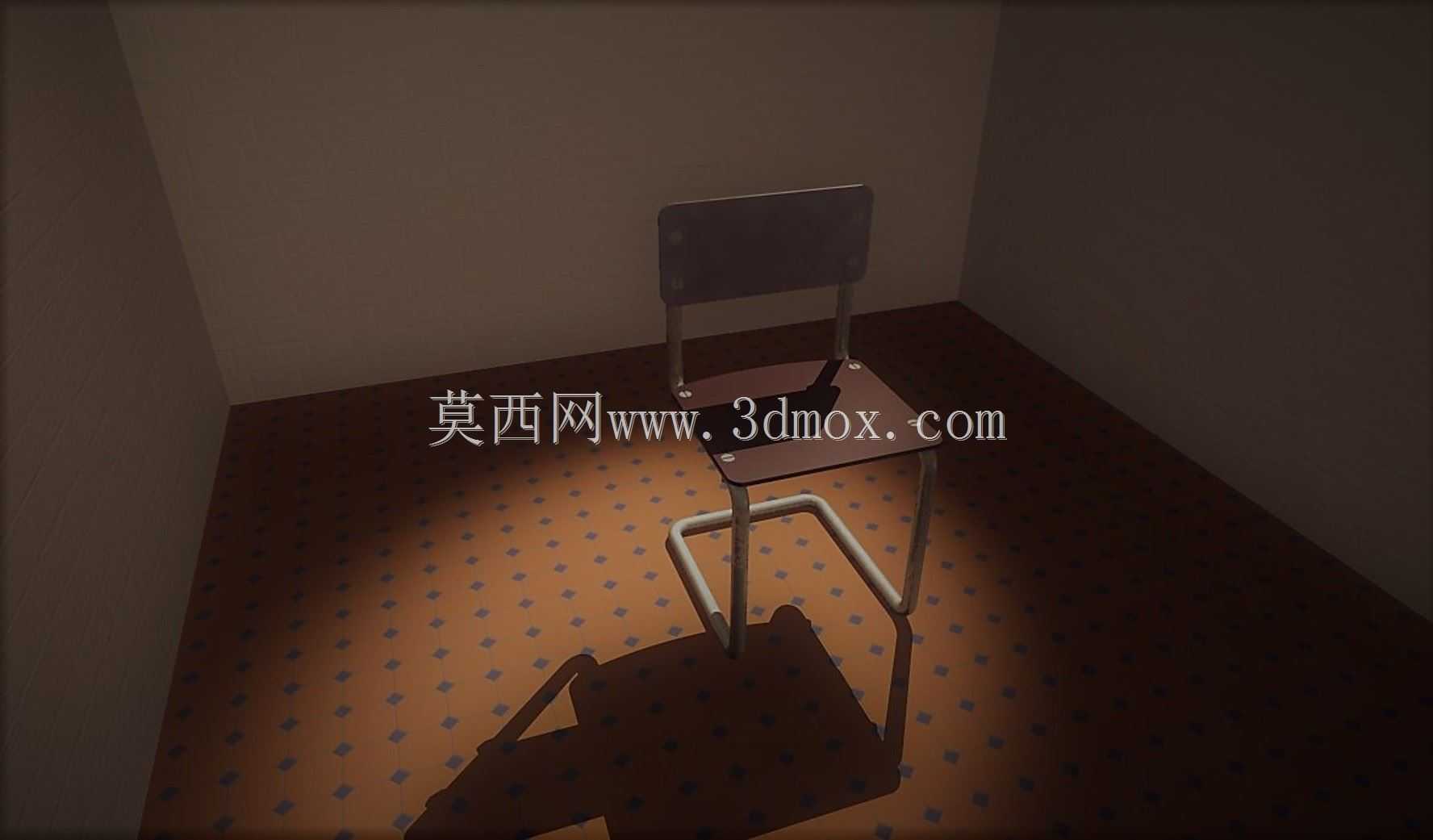

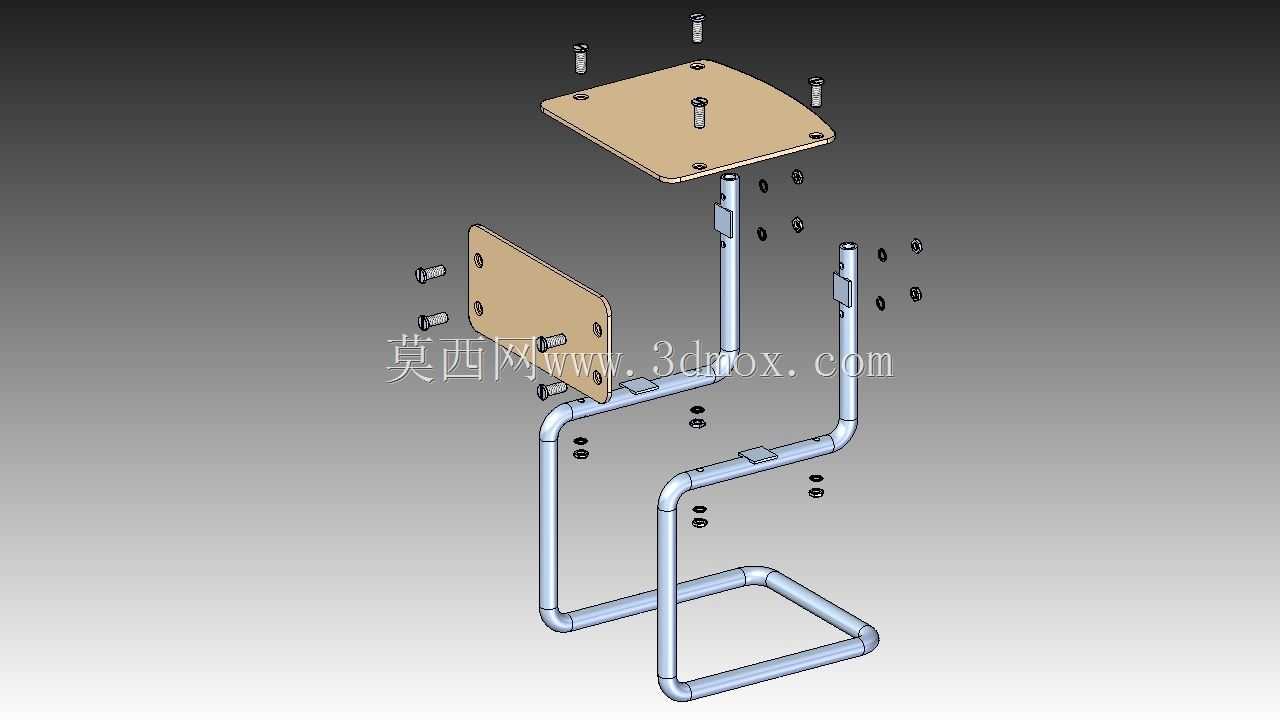

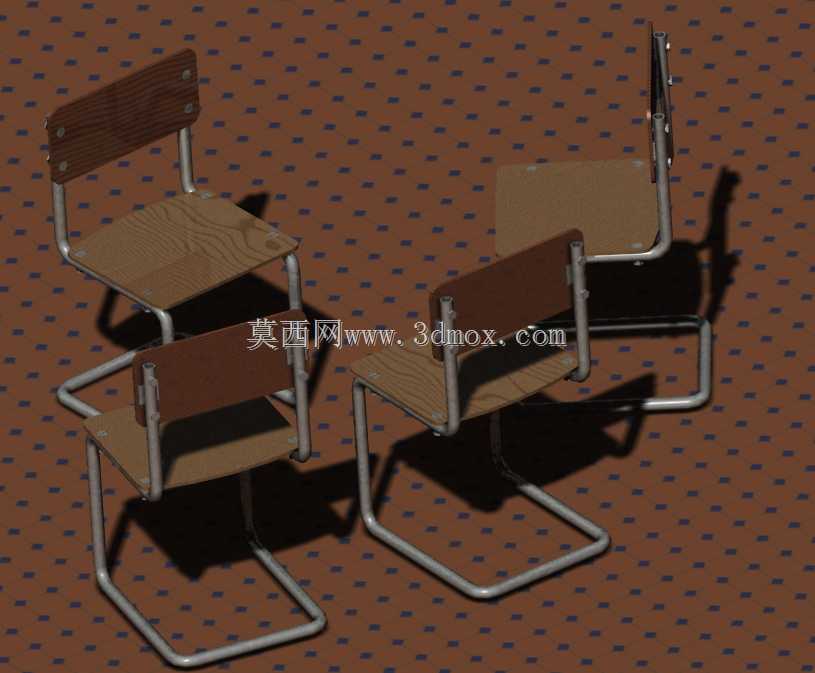

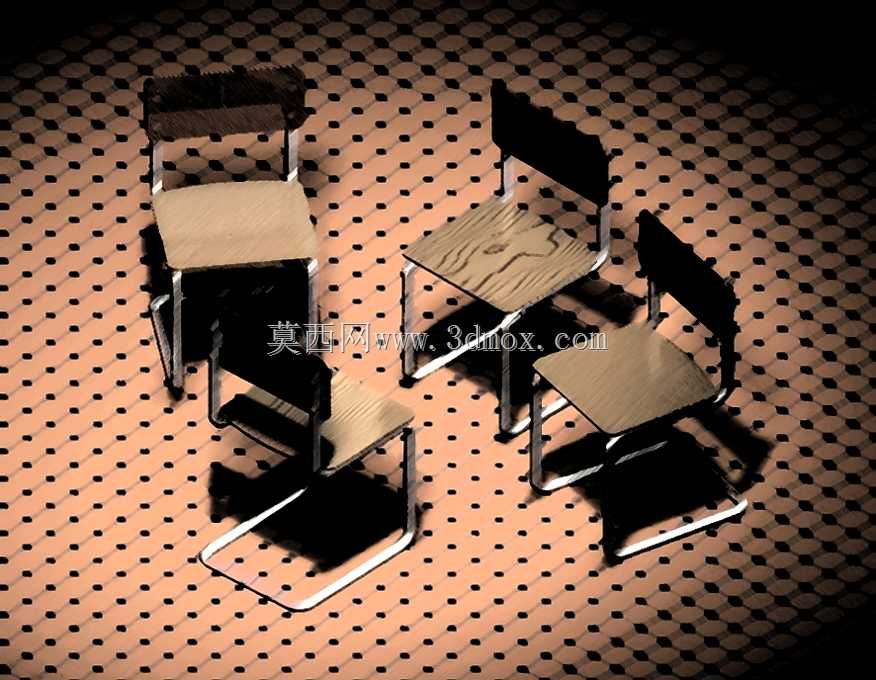

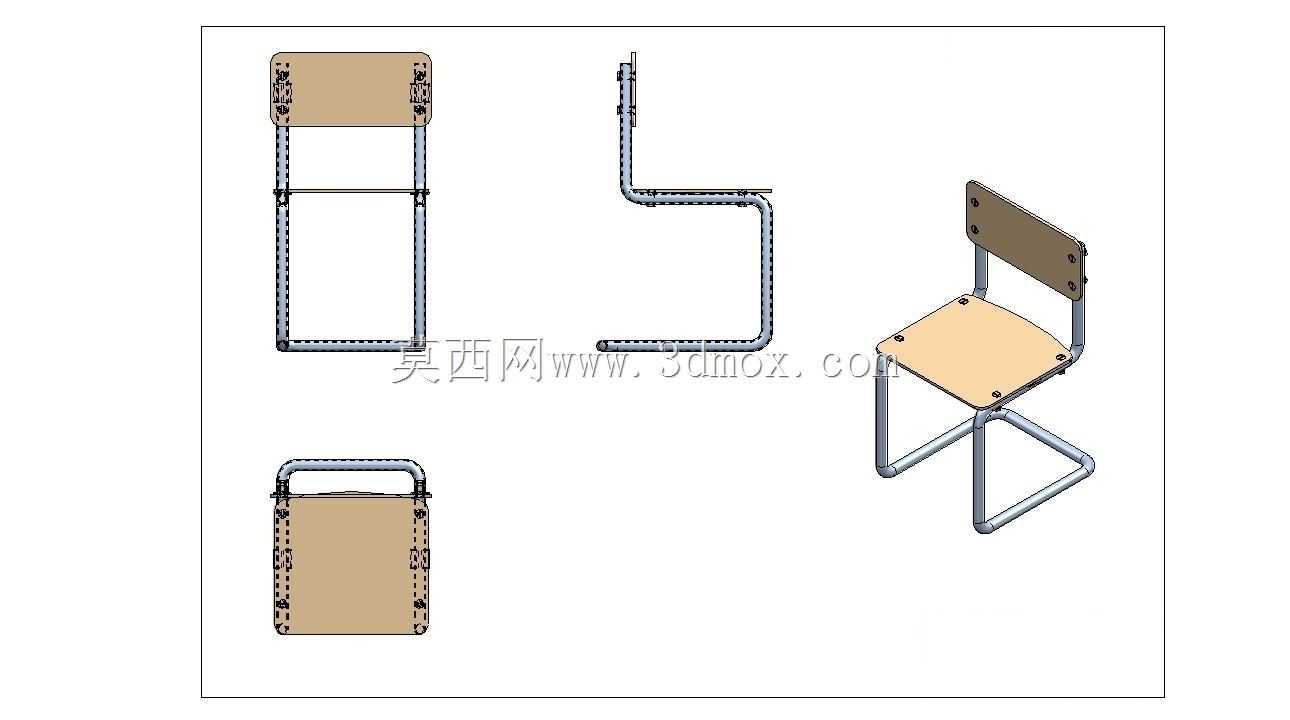

这类悬臂结构座椅常应用在中小学教室、企业培训室、公共阅览区这类人员密集、需要频繁调整座椅排布的场景，无后腿的悬臂设计能让座椅下方留出完整的地面空间，日常清洁地面时无需挪动座椅，打扫效率提升明显，同时人员进出座位时不会被椅腿磕碰，在狭窄的排距空间里也能顺畅通行。从结构设计逻辑来看，这款座椅采用一体化弯折的金属管作为主承重框架，框架从座面底部向前延伸后向上弯折形成靠背支撑，再向后下方延伸形成前支撑脚，整体没有额外的后腿结构，依靠金属管材的抗弯强度承担人体落座后的全部载荷，管材弯折处做了大圆弧过渡处理，避免应力集中导致的框架断裂问题，金属管的壁厚选型需要兼顾承重能力与整体重量，常规使用场景下选用1.2mm壁厚的冷轧钢管即可满足120kg的静态承重要求。座面与靠背采用木质板材，通过自攻螺丝与金属框架上预留的安装孔位固定，安装孔位在框架冲压阶段就完成定位，装配时无需二次打孔，能有效提升批量生产的装配效率，座面边缘做了倒圆角处理，避免尖锐边角划伤使用者，靠背的弧度贴合人体腰椎自然曲度，落座时能给腰部提供稳定支撑，减少长时间就坐的腰部疲劳感。安装边界方面，单把座椅的整体宽度控制在420mm左右，座面离地高度为450mm，符合多数成年人与青少年的就坐高度需求，靠背总高度为820mm，多把座椅并排排布时，单椅占用的横向空间仅为450mm，比传统四腿椅节省约10%的排布空间，座椅底部的金属框架前端套有防滑橡胶脚垫，既能避免金属框架直接摩擦地面造成地板划伤，也能增大摩擦力防止座椅受力时滑动。设计过程中需要重点校核悬臂根部的抗弯强度，也就是座面下方与前支撑脚衔接的弯折位置，该位置是整个框架的应力集中点，需要通过有限元分析模拟不同体重人员落座时的应力分布，确保该位置的应力值低于金属管材的屈服强度，同时框架表面采用静电喷塑处理，提升耐磨耐腐蚀性能，适配公共场景下高频次使用的损耗需求。
