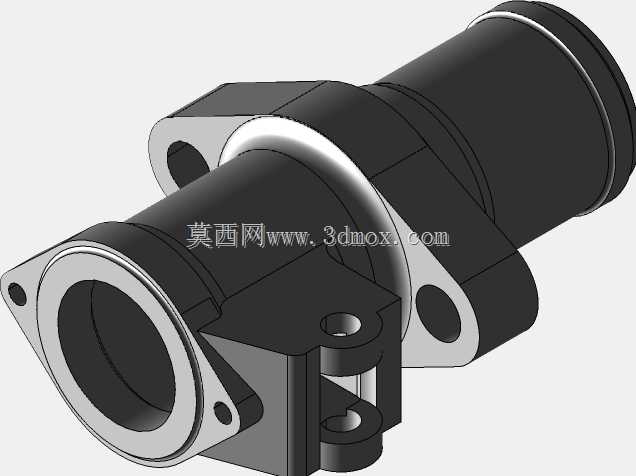

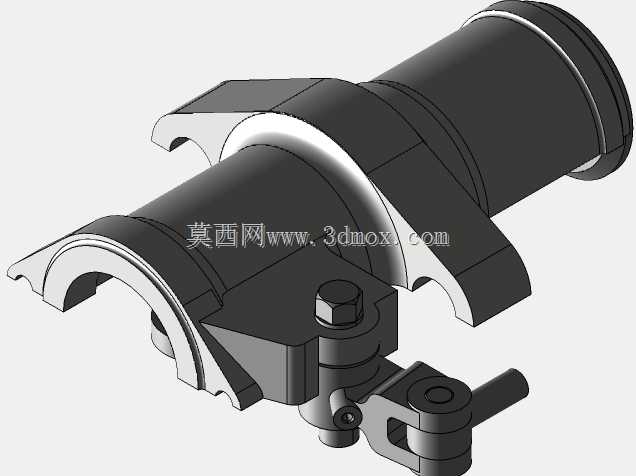

剖视结构空气阀内部组件设计

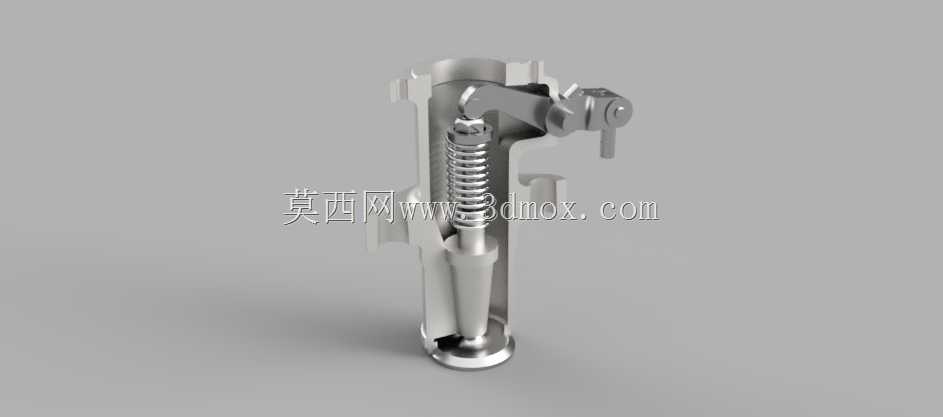

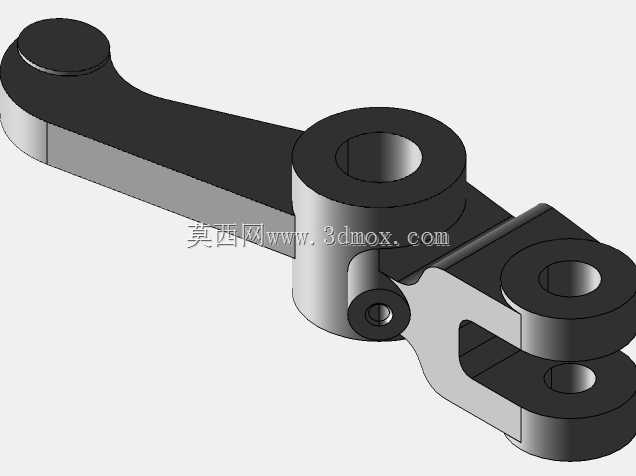

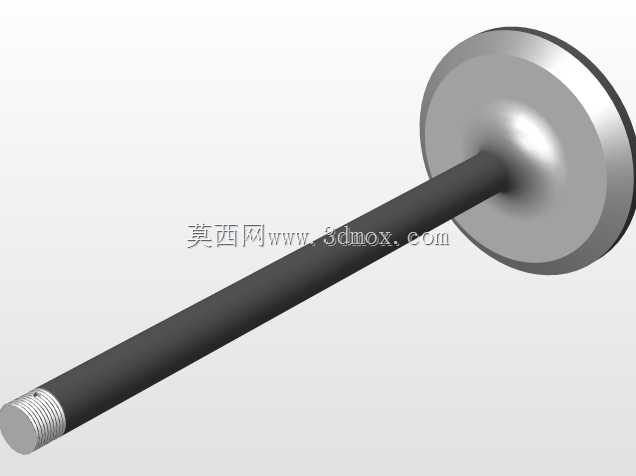

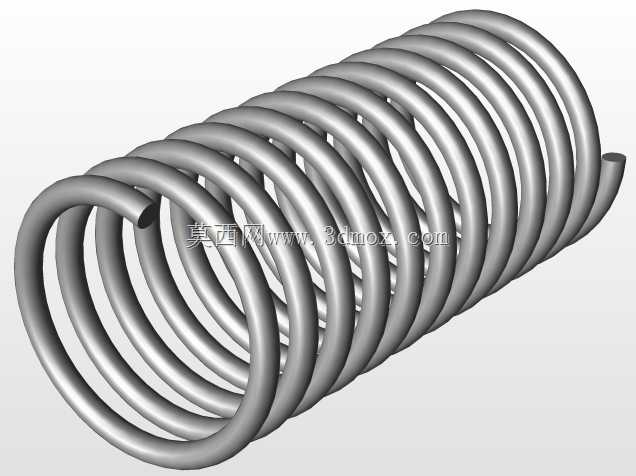

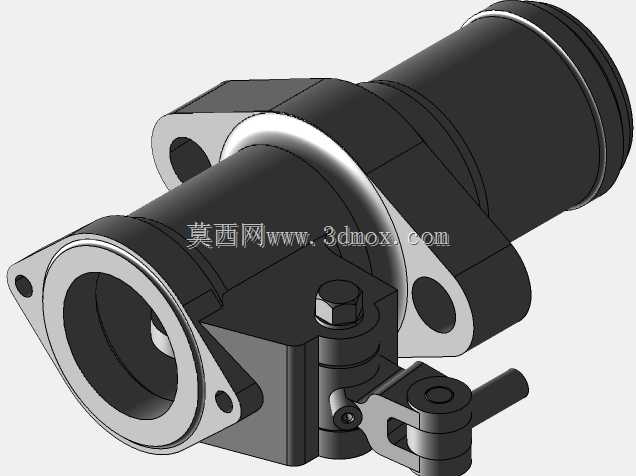

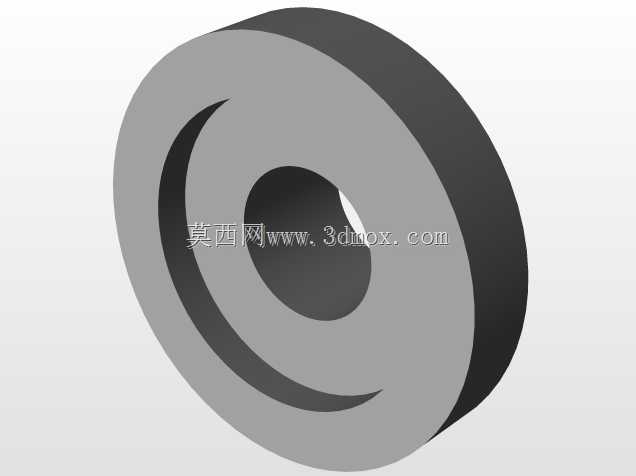

在工业流体管路、气动控制系统以及承压储液设备的配套设计中，空气阀是保障管路压力平衡、避免气阻与负压损坏的核心配套元件，这套剖视展示的空气阀结构，完整呈现了这类阀件的内部配合逻辑，可直接用于同类产品的结构参考、选型校核以及教学演示场景。从实际工况适配来看，这类空气阀常部署在输水管道高点、承压容器顶部、小型气动回路的排气端，日常运行中承担两个核心作用：当管路或容器内部积存游离空气、压力超过设定阈值时，阀件自动开启将多余空气排出，避免气塞阻断介质流通、或是局部气锤冲击损坏管路密封；当系统内部因介质排出、温度下降出现负压，压力低于外界大气压时，阀件会自动开启引入外界空气，避免容器或管路被大气压瘪、或是介质断流引发的设备空转故障。从结构设计逻辑来看，这套模型采用剖视视角完整呈现了内部的弹簧加载阀芯组件、杠杆式触发拨杆、密封配合面以及阀体安装定位结构，阀芯采用锥面密封形式，配合圆柱导向段保证启闭过程的同轴度，避免长期动作出现偏磨导致密封失效；弹簧的预紧力经过匹配计算，对应额定的开启压力值，保证压力超限时阀芯能顺利抬升排气，压力回落至正常区间后能快速回位密封，不会出现持续泄漏的问题；侧置的拨杆结构可用于手动触发排气，方便设备调试阶段快速排出内部积存空气，或是检修时手动泄压保障操作安全。在安装边界层面，这类空气阀的阀体下端设置标准外螺纹连接端，可直接适配对应通径的管路内螺纹接口，安装时需保证阀件处于管路或容器的最高点位，才能让内部积存的空气顺利聚集到阀腔位置触发排气动作；整体径向尺寸紧凑，不会占用过多管路周边的安装空间，侧置拨杆的操作空间预留仅需满足手动扳动的行程需求即可，无需额外预留大尺寸检修空间。从结构细节来看，阀体内腔的流道经过顺滑过渡处理，排气时气流不会出现明显的节流啸叫，同时阀芯与阀座的密封面采用硬质配合设计，长期反复启闭也不会出现密封面压溃变形的问题，适配水、轻度腐蚀性流体、压缩空气等多种常见工业介质的使用场景，建模时完整还原了每个零件的配合公差带，可直接用于工程出图、运动仿真以及3D打印样件验证。
