扇形淋浴花洒底座注塑结构件

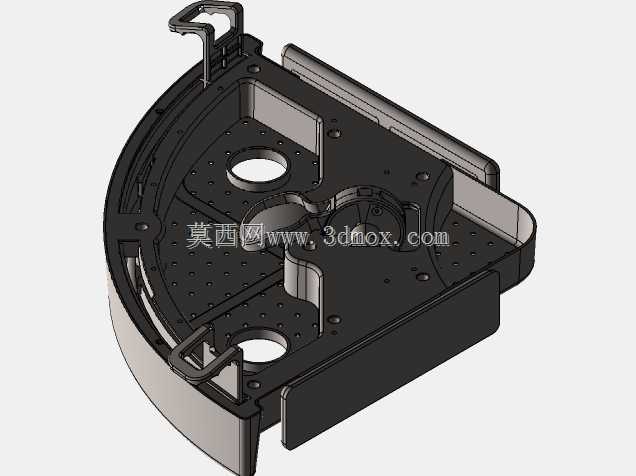

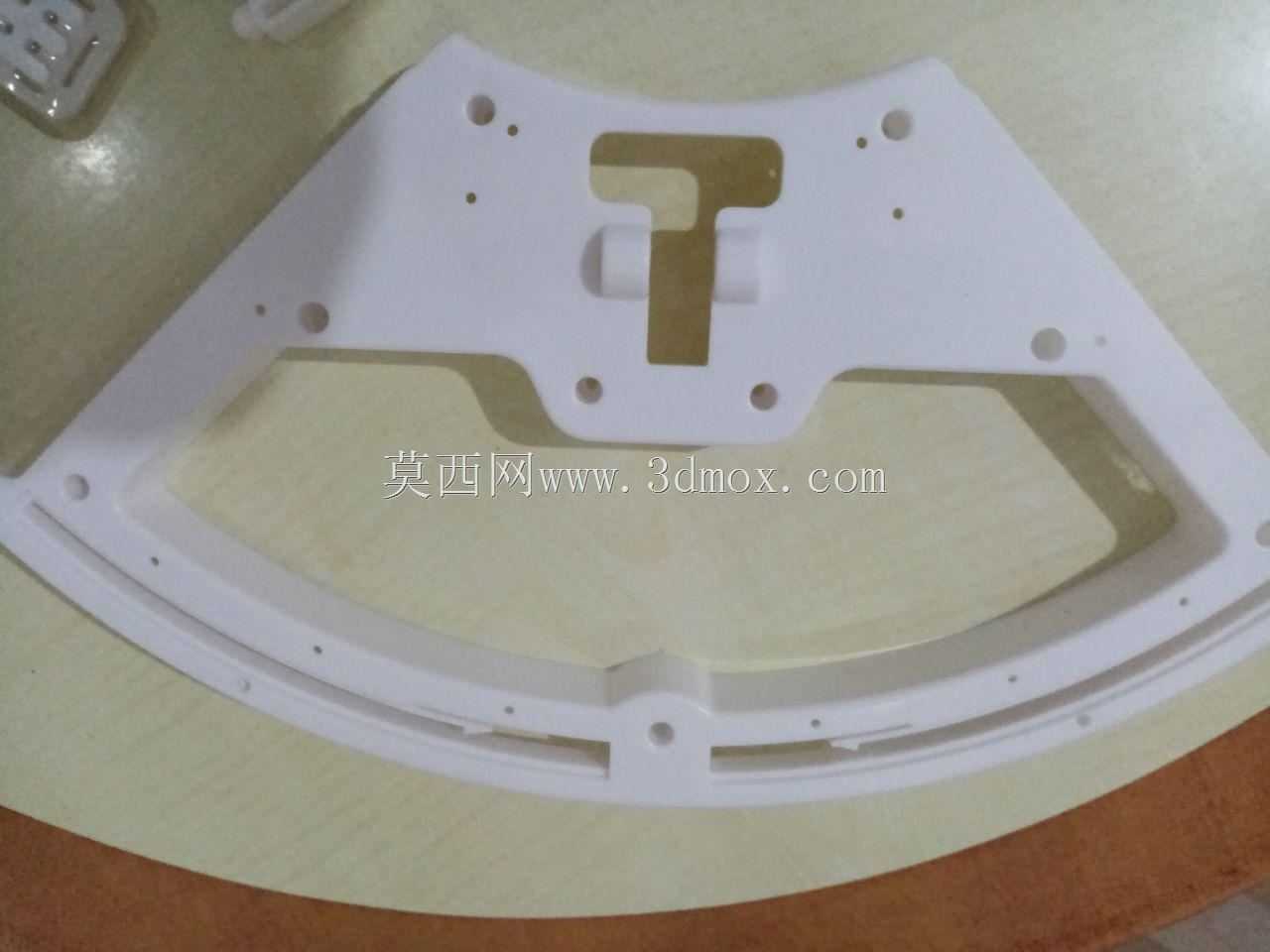

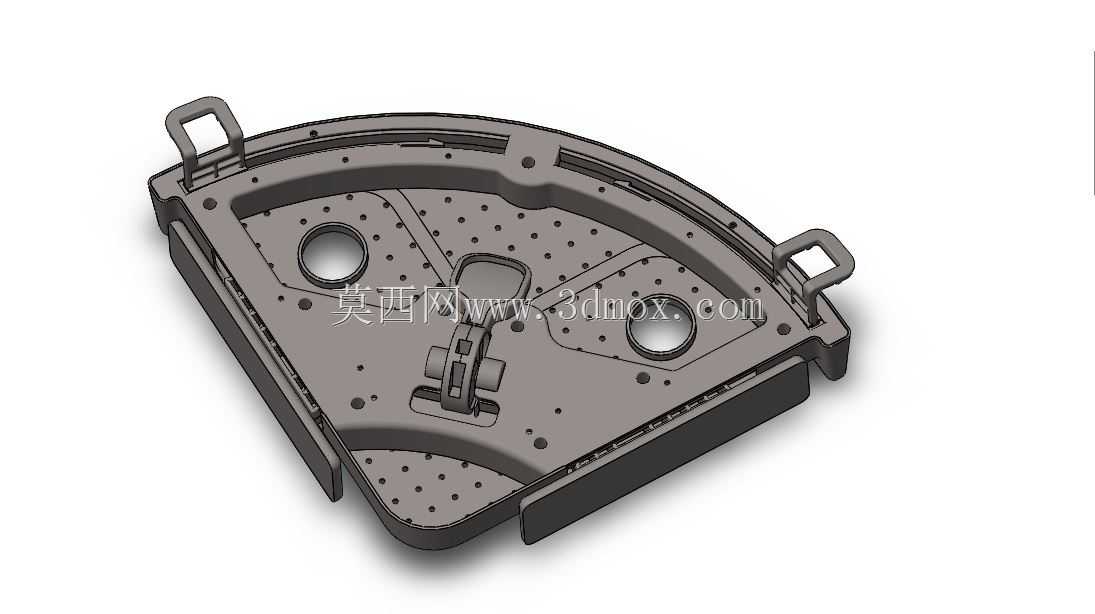

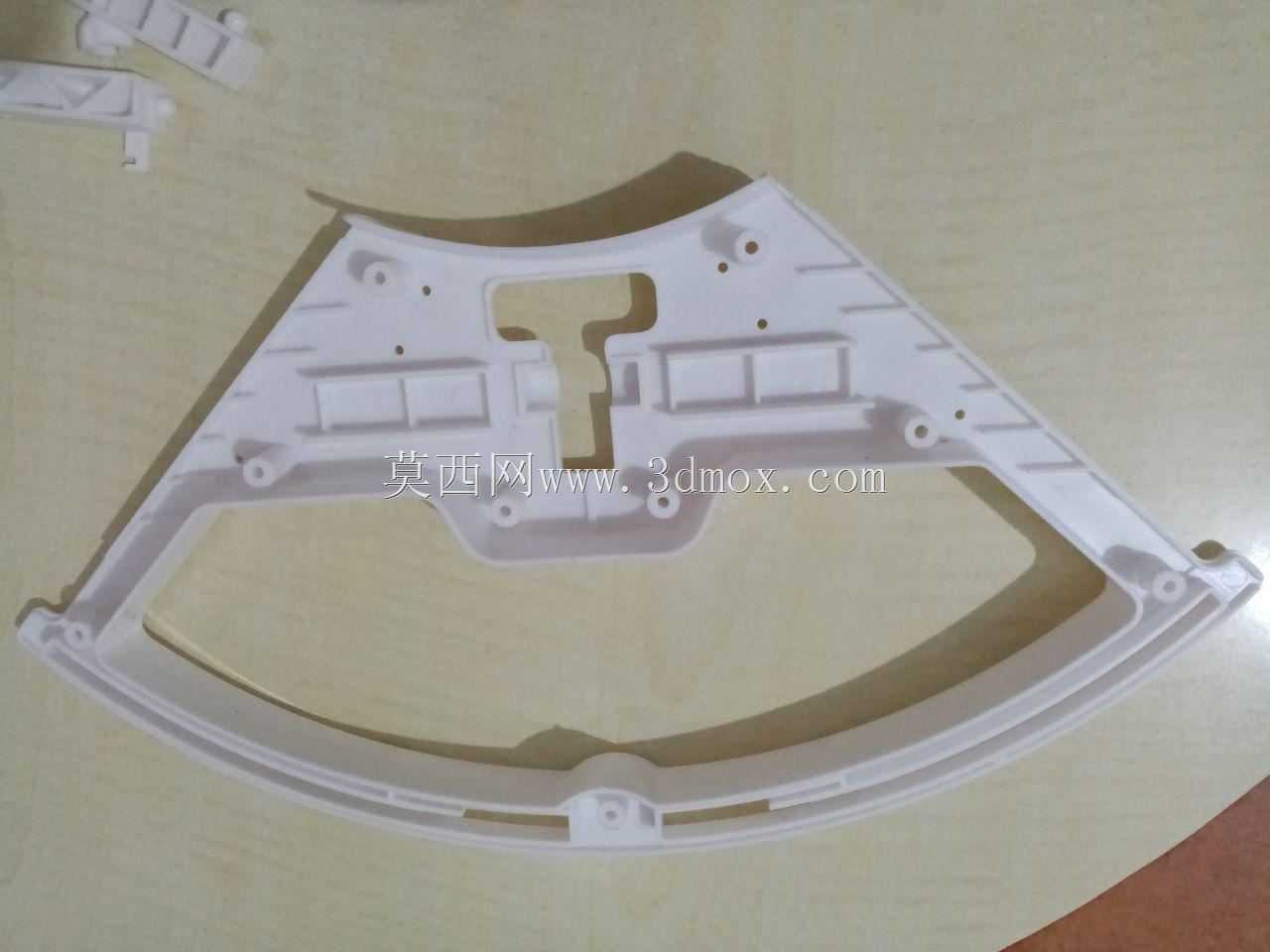

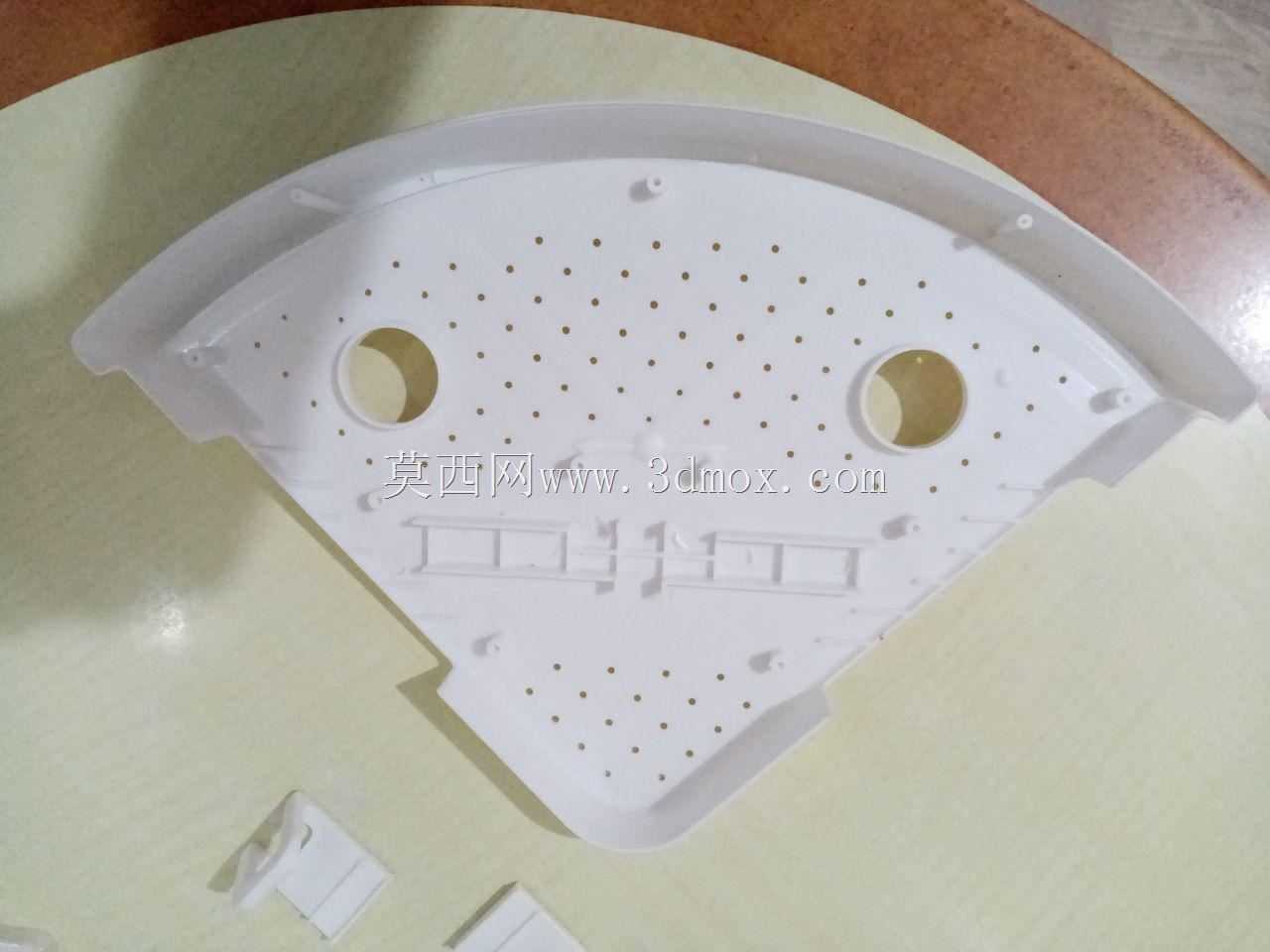

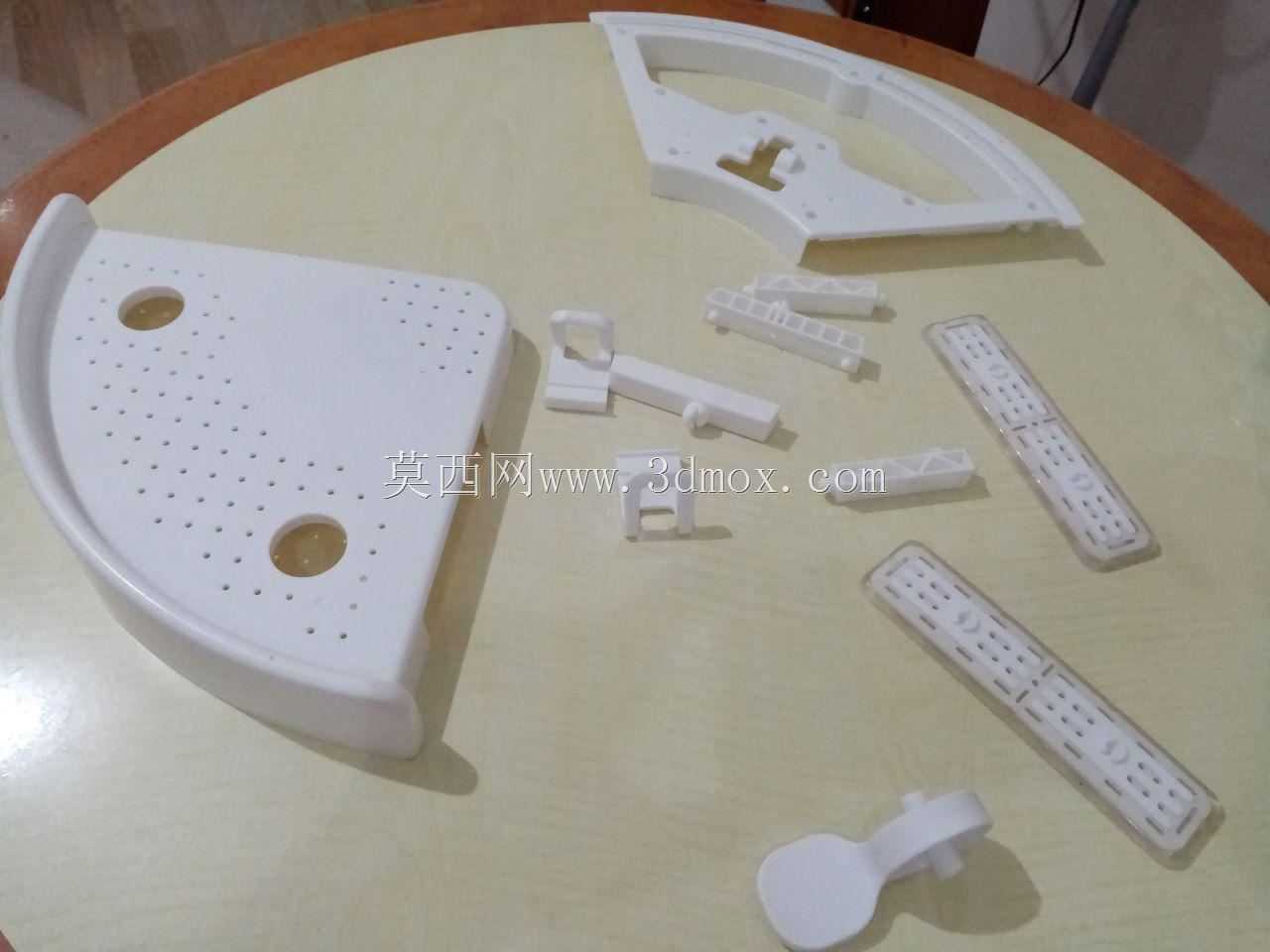

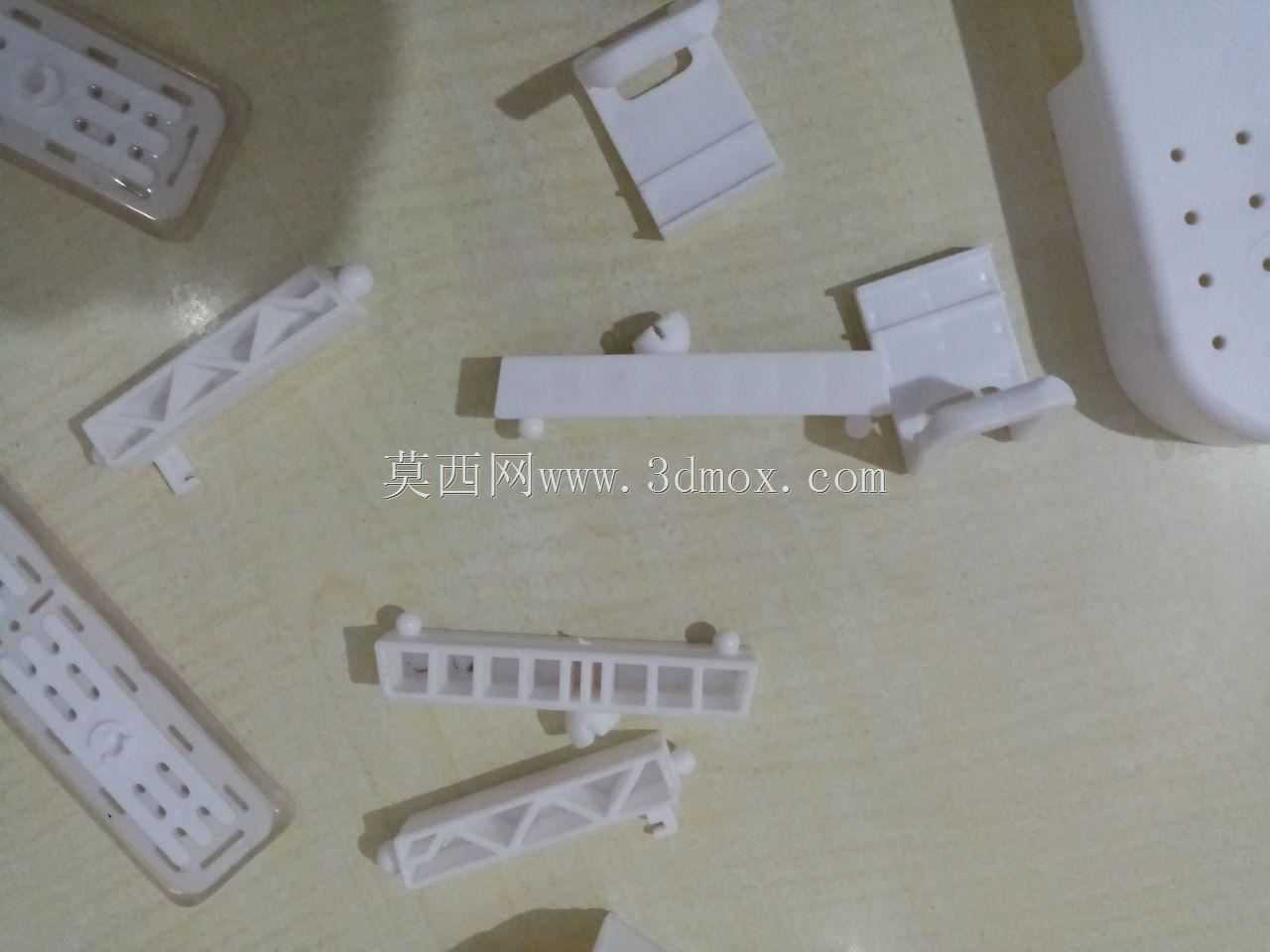

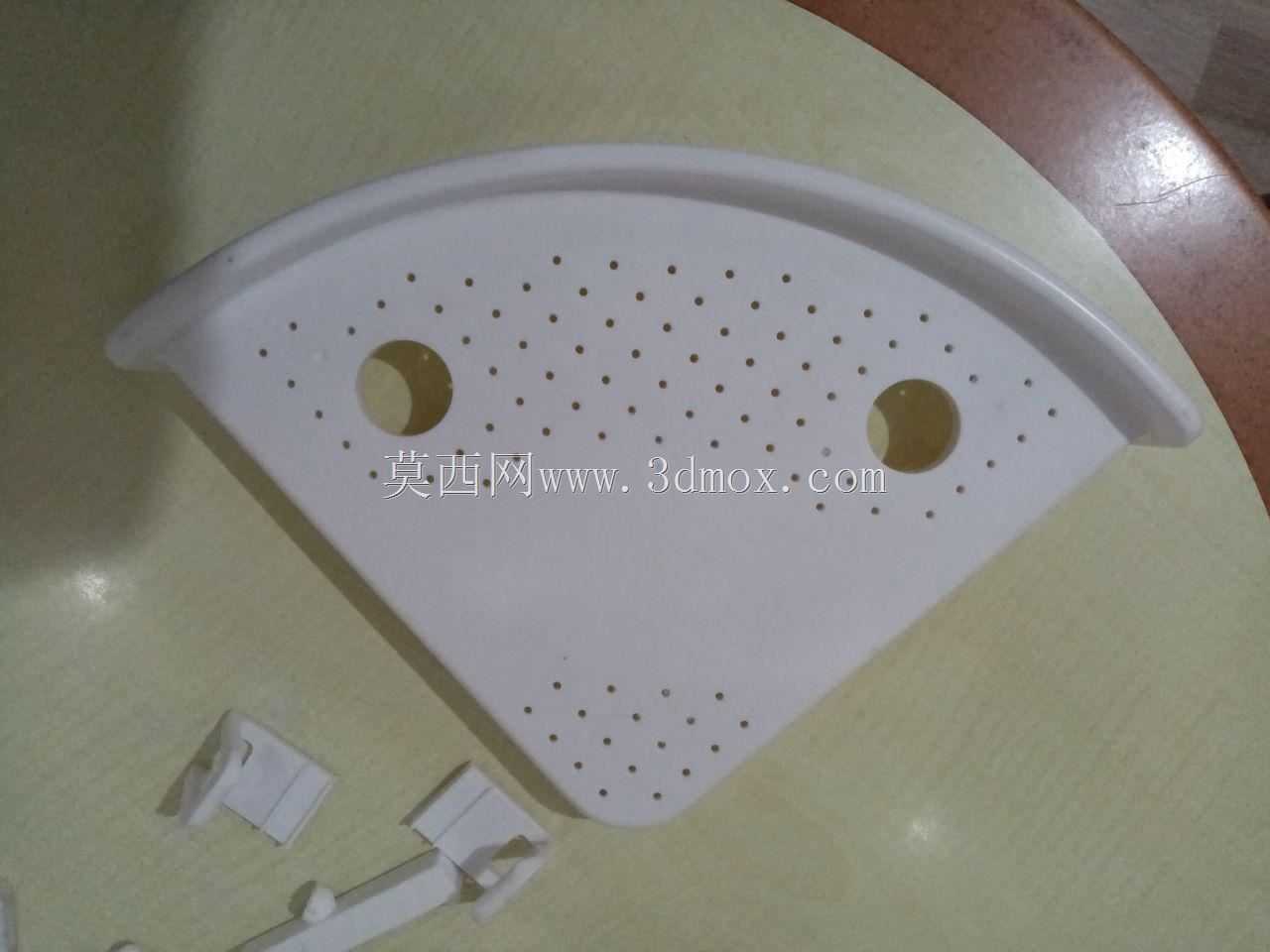

这款扇形结构件是淋浴顶喷花洒的核心内置承托底座，日常安装在淋浴区吊顶或壁挂花洒的外壳内部，主要作用是承托花洒内部的布水腔、出水孔板以及进水接头，同时为内部的密封胶圈、限流组件提供定位支撑，避免水压波动时内部组件移位造成漏水、出水不均的问题。从结构设计来看，整体采用扇面轮廓，适配市面上主流的扇形大顶喷花洒的外壳安装边界，弧边与直边的过渡处做了加厚的止口设计，和外壳装配时可以直接嵌入定位，不需要额外打胶就能实现径向的限位。壳体表面密布的小孔是出水孔的定位沉台，每个沉台的深度统一控制在0.8mm，装配硅胶出水嘴时可以直接卡入，既保证出水嘴的垂直度，也能在水压冲击下避免出水嘴歪斜。两侧伸出的带孔挂耳是主安装固定位，孔位做了沉头设计，装配螺丝后螺丝头不会突出壳体表面，避免和外壳产生干涉；壳体中间的卡扣结构是用来固定内部的分水导流板，卡扣的倒扣角度设计为15度，既可以保证装配时的卡紧力，后期维护拆解时也不会轻易断裂。两个圆形的通孔是进水接头的安装位，孔壁做了一圈环形的密封槽，装配O型圈后可以实现进水路径的静密封，避免水从接头和底座的缝隙渗漏。设计时特意将壳体的壁厚控制在均匀的2mm，所有的加强筋都布置在壳体的非出水侧，筋位厚度1.2mm，既避免注塑成型时出现缩痕、翘曲的问题，也能在0.8MPa的常规供水压力下保证壳体不变形，不会出现因为壳体变形导致的密封失效问题。安装边界上，扇形的直边长度适配常规300mm规格的扇形顶喷，弧边的曲率和外壳完全匹配，装配后底座和外壳之间的间隙控制在0.2mm以内，不会出现晃动异响。这类结构件在卫浴产品的结构设计中属于典型的内置功能承托件，不需要做表面处理，全部尺寸公差都围绕装配可靠性设计，所有的棱角位置都做了R0.5的圆角过渡，既避免注塑时的应力集中，也能在装配时避免划伤操作人员或者损坏密封胶圈。
