工业设备搭扣式快锁压紧卡扣结构

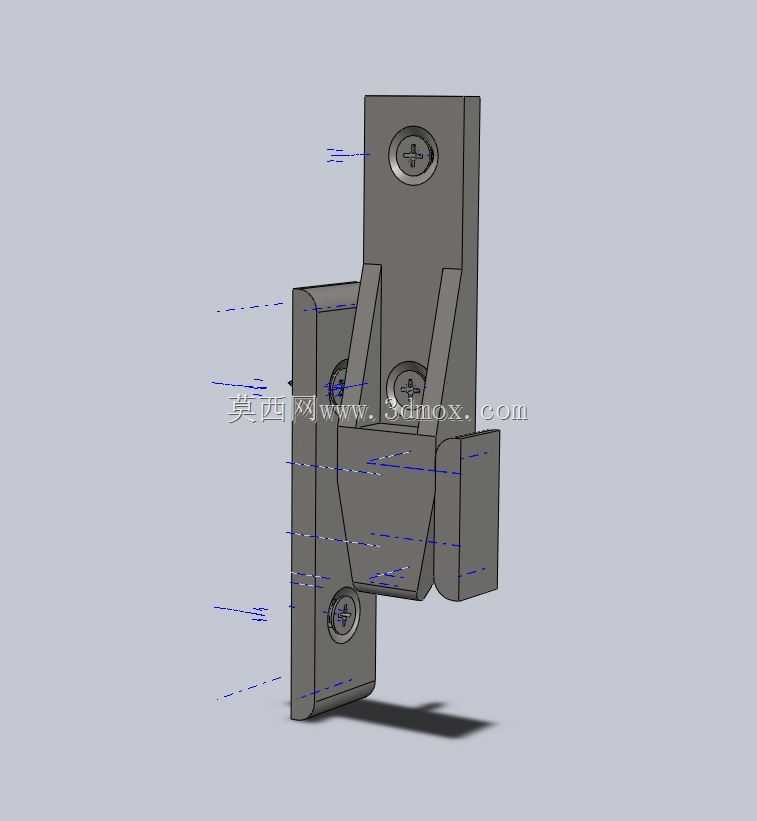

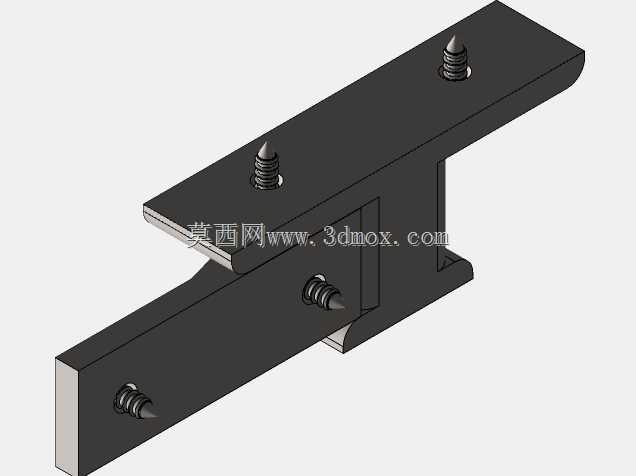

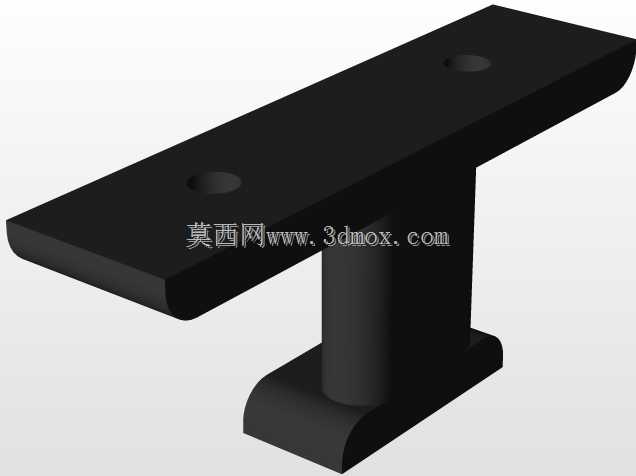

这类搭扣式压紧锁扣，多应用在需要频繁开合检修的工业设备舱门、小型设备防护盖板、工装夹具快换压紧工位上，替代传统螺栓紧固的繁琐操作，单次开合操作耗时不超过两秒，能大幅降低设备日常维护、工件换型的辅助时间。从结构设计来看，该锁扣采用双支点悬臂压合结构，底座与活动压臂通过销轴铰接，压臂中段设置的楔形抵接块在锁止状态下会与安装座的抵接面形成过盈配合，依靠金属构件的弹性形变提供持续的压紧力，避免设备运行过程中因振动出现松脱、异响的问题。安装层面，底座与活动压片均采用沉头螺丝固定，预留的安装孔位适配常用的M3、M4规格紧固件，安装时需要保证底座与压片的安装面共面度误差不超过0.1mm，否则会出现锁止卡滞、压紧力不足的情况；锁止状态下整体厚度不超过25mm，突出安装面的高度控制在18mm以内，不会额外占用设备外围的操作空间，适配厚度在1mm到6mm之间的门板、盖板类构件的锁紧需求。设计过程中，压臂的弯折角度经过反复校核，解锁时的扳动角度控制在35度即可完全脱开抵接面，操作时不需要额外借助工具，徒手即可完成开合，压臂表面做了圆角过渡处理，避免操作时划伤操作人员手部。在实际选型应用中，这类锁扣常成对布置在检修门的两侧，单只锁扣的额定压紧力可达120N，能够满足常规工业防护舱门的密封压紧需求，配合密封胶条使用时，可实现IP54级别的防护密封效果，避免设备运行过程中粉尘、切削液溅入舱体内部。结构上没有设置多余的易损零件，所有铰接位置均为金属面直接接触，没有额外加装弹簧构件，依靠压臂自身的结构形变提供锁止预紧力，长期使用不会出现弹簧疲劳失效的问题，适合在有切削液、金属粉尘的车间加工环境中长期使用，日常维护仅需要定期在铰接位置涂抹少量润滑脂即可保证操作顺畅。
