三灯珠低压直流注塑LED模组结构设计

　　在户外广告标识、展柜背光、轮廓亮化这类工程场景里，这类三灯珠注塑封装的LED模组是应用占比极高的基础发光单元，不同于裸露灯珠的简易灯带，注塑封装的结构从根源上解决了潮湿、多尘环境下的电路防护问题，哪怕是半户外的门头字槽、雨季易结露的商超展柜内部，也能长期稳定工作，不会因为凝露、积尘造成电路短路。从实际选型的角度看，这类模组的供电规格统一为直流12V，属于行业通用的安全低压供电区间，配套常规的开关电源即可组网使用，不需要额外配置升压或降压模块，布线时可以根据发光面的长度灵活裁剪拼接，单组模组的引线做了红白分色处理，正负极标识清晰，现场施工时能快速区分接线极性，避免反接造成灯珠烧毁。

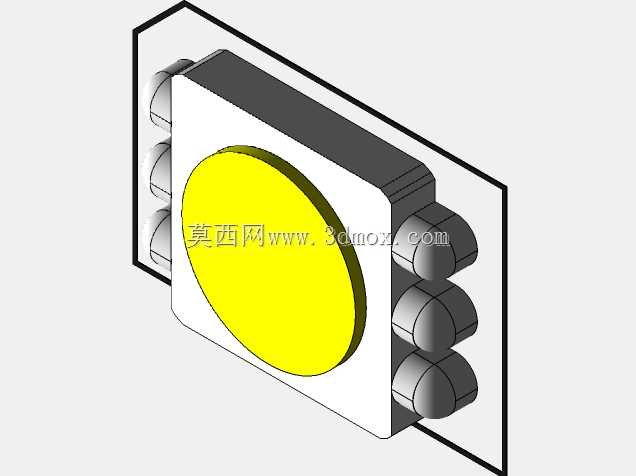

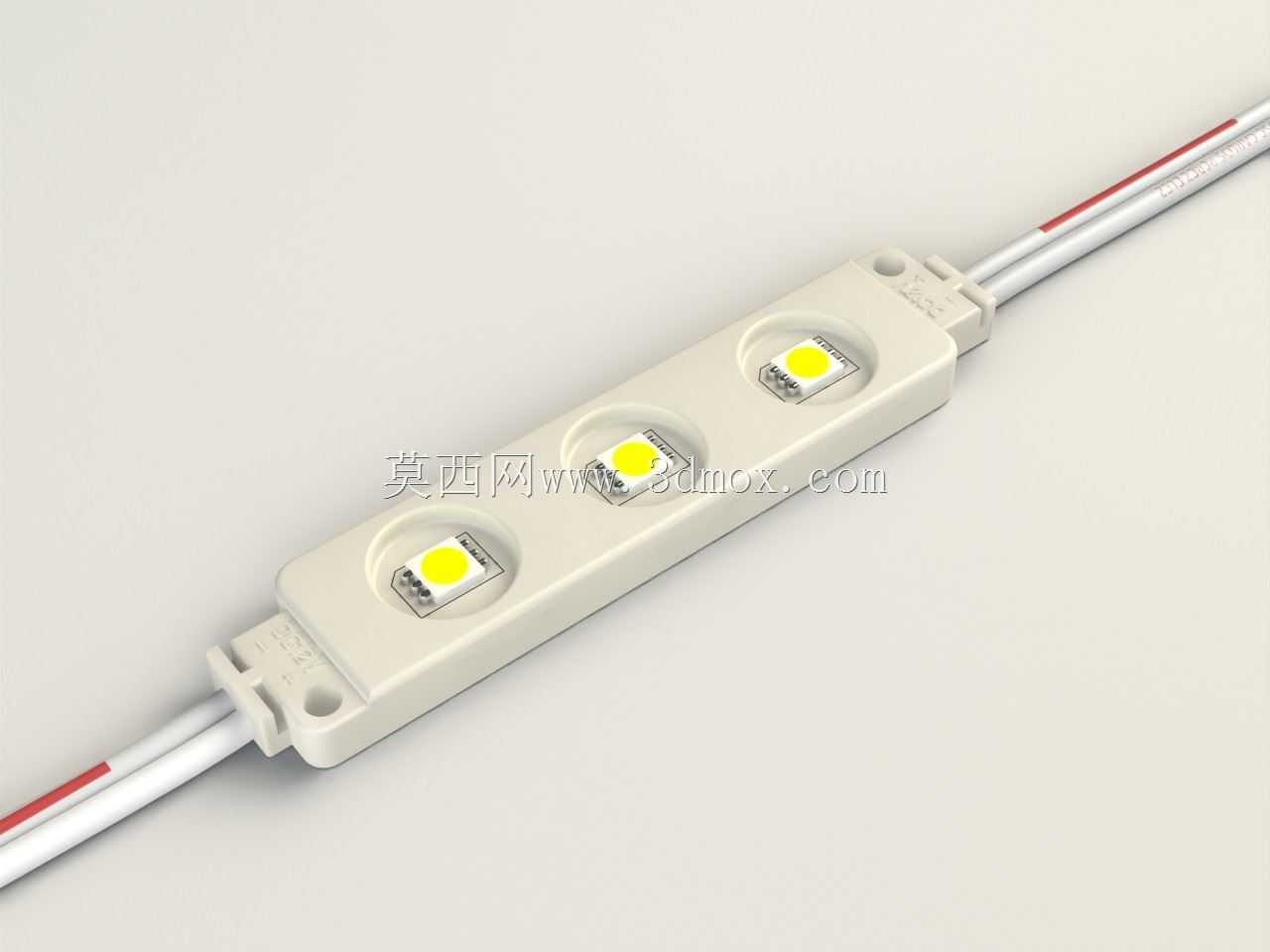

　　这款模组的外形尺寸控制在82.5mm×17mm×5.8mm，这个尺寸参数是经过多轮场景适配调整的：17mm的宽度刚好能嵌入绝大多数迷你发光字的字槽内部，不会因为模组过宽卡滞在字壳折弯处，5.8mm的超薄厚度能预留出足够的灌胶和漫反射空间，避免灯珠直接贴近亚克力面板产生明显的灯斑，82.5mm的长度搭配三灯珠的排布，灯珠间距刚好控制在人眼不易识别颗粒感的范围，安装时相邻模组的间距保持在10到15厘米区间，就能打出均匀柔和的漫反射光，不会出现明暗相间的排骨纹。模组两端预留了带定位孔的安装耳，现场安装时既可以用耐候双面胶直接粘贴在字壳内壁，也可以用微型自攻螺丝穿过定位孔做硬固定，哪怕是长期处于震动环境的车载广告、户外高空标识，也不会出现模组脱落移位的问题。

　　从结构设计的思路来看，整个模组采用一体化注塑包胶的工艺，将PCB板、灯珠、限流电阻全部包裹在乳白色阻燃PC材质内部，包胶层的厚度均匀控制在0.8mm左右，既不会因为包胶过厚影响光线透出率，也不会因为包胶过薄失去防护能力，包胶材质添加了抗UV助剂，长期暴露在户外紫外线照射下也不会出现发黄、脆裂的问题，透光率能长期保持在初始值的85%以上。灯珠选用的是大角度发光的贴片灯珠，发光角度达到120度，配合表层的漫反射PC包胶，能把光线均匀打散，不需要额外加装透镜就能实现大角度铺光，减少了单平米字体内的模组使用量，降低整体项目的物料成本。引线部分和注塑本体做了一体化的应力释放结构，在引线伸出模组本体的位置做了加厚的胶套防护，现场布线拉扯引线时，外力不会直接作用在PCB的焊盘位置，避免拉扯造成焊盘脱落、引线脱焊的常见故障。

　　在实际工程应用中，这类模组的适配场景非常广，除了常规的亚克力发光字、灯箱背光之外，还可以用于货架层板的暗藏照明、展会展台的轮廓勾边、金属字的背打光，甚至是狭小空间内的设备状态指示照明。因为采用直流12V供电，哪怕是人员可触碰的安装位置，也不会有触电风险，符合低压电器的安全规范。设计建模时需要重点关注几个装配边界：首先是注塑模腔的定位精度，要保证三个灯珠的中心在同一条直线上，偏差不能超过0.2mm，否则发光时会出现光斑偏移的问题；其次是引线出线位置的密封结构，要保证包胶和引线外皮完全贴合，不能留有缝隙，否则水汽会顺着缝隙渗入模组内部造成电路腐蚀；最后是安装耳的定位孔中心距，要和市面上常用的安装卡扣尺寸匹配，方便现场快速装配。整个模组的边角都做了R1.5的圆角处理，没有尖锐的棱角，安装时不会划伤施工人员的手部，也不会刮破字壳内部的布线绝缘层，细节处的结构处理完全贴合现场施工的实际需求，没有冗余的设计结构，每一处造型都服务于安装便利性、使用可靠性和发光均匀性的核心需求。
