方形户外防水电气接线箱体结构

　　这款方形防水电气箱体，核心应用场景覆盖户外露天配电、工业现场潮湿工位布线、户外照明线路转接、小型传感设备供电分线等工况，在园林景观配电、厂区户外设备接线、露天泵站线路防护这类容易遭遇淋水、粉尘侵入的场景中，能为内部接线端子、小型继电器、分线端子排提供可靠的封闭防护空间。从实际使用角度看，这类箱体的核心用途是完成低压线路的转接、分线与小型电气元件的承载，避免内部带电部件直接暴露在环境中，同时隔绝外界水汽、粉尘、轻度飞溅液体接触带电部位，降低线路短路、漏电的风险。

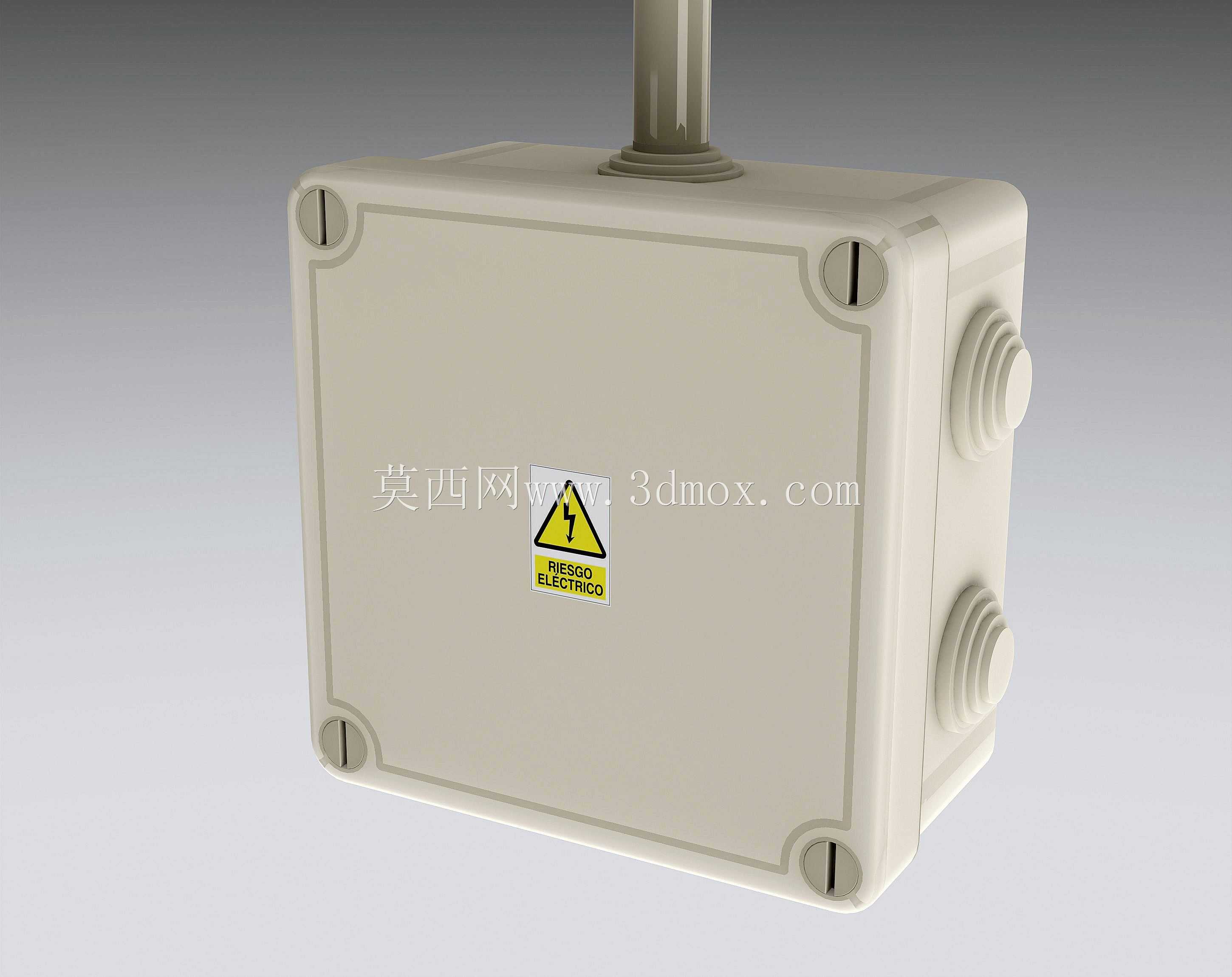

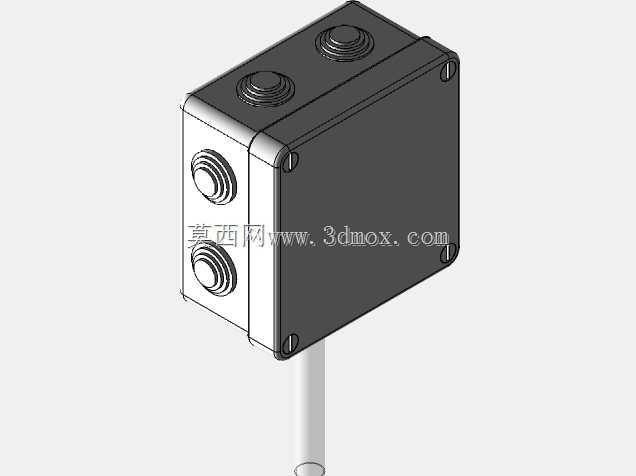

　　从功能特性来看，箱体采用上下扣合的密封结构，边角位置设置了内嵌式的螺丝锁紧位，螺丝孔不直接贯通箱体外部，避免锁紧位置成为渗水通道；箱体侧面预留了多个带密封堵头的线缆进出孔位，现场施工时可以根据实际走线方向敲落对应堵头，穿入线缆后配合防水格兰头完成进线处的密封，不用额外在箱体上开孔，减少现场加工破坏箱体防护等级的可能。箱体正面贴有标准的高压警示标识，能在现场运维时起到明确的警示作用，避免无关人员误开启。顶部预留的出线位可以适配竖向走管的布线需求，适配户外架空进线、竖向穿管布线的安装场景。

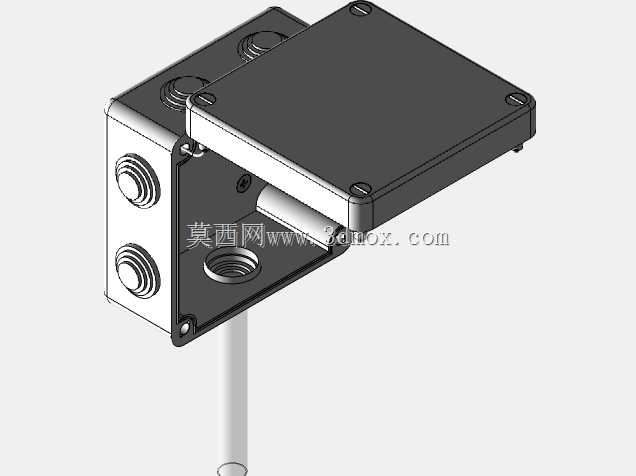

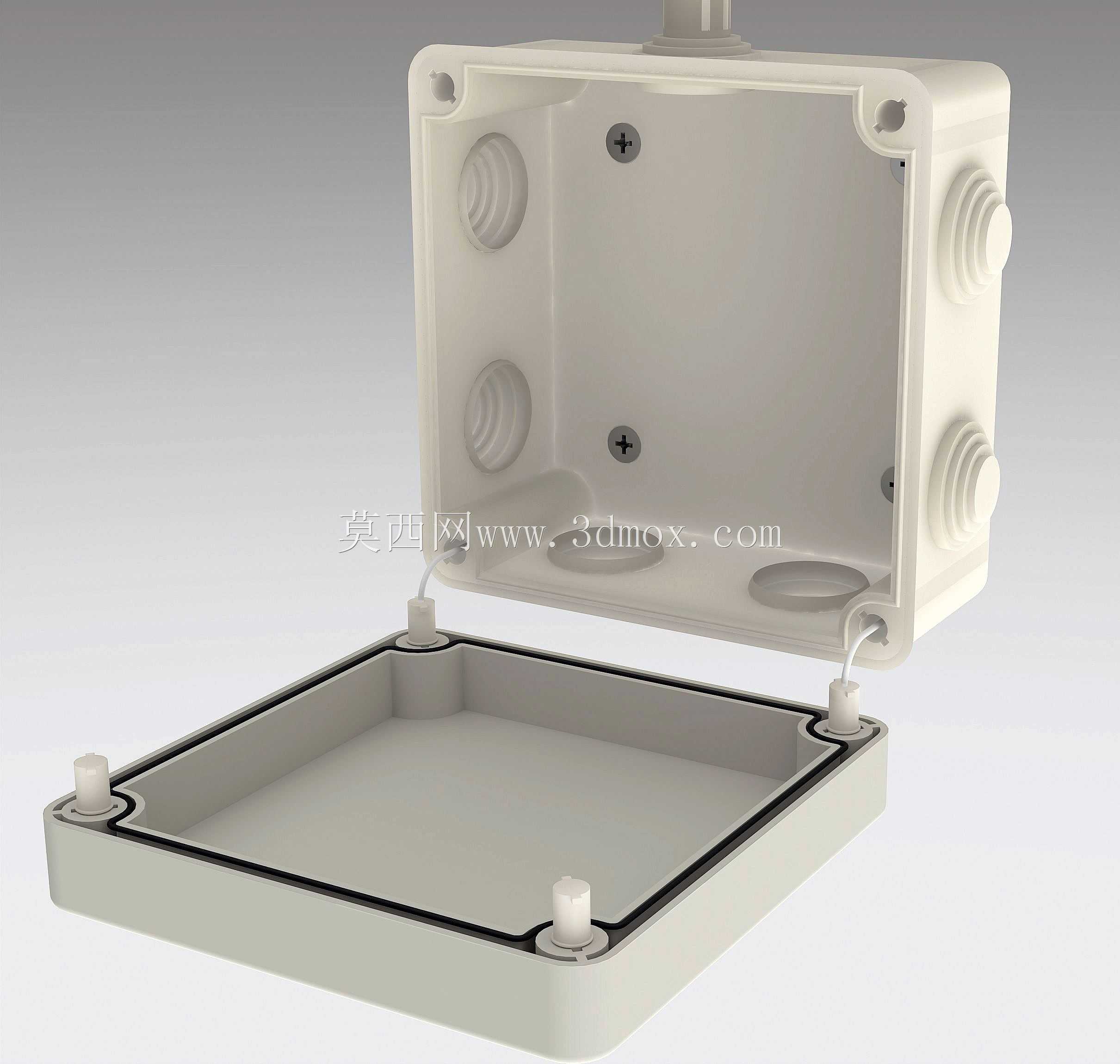

　　设计思路上，这款110×100规格的方形箱体，优先考虑了现场安装的通用性与防护可靠性，整体采用方正造型，在墙面安装时可以紧贴安装面，背部预留的安装孔位采用沉孔设计，固定螺丝从箱体内部向外穿出锁紧在安装墙面上，外部没有裸露的固定件，进一步减少渗水点。箱体边角做了圆弧过渡处理，既避免直角磕碰造成的边角破损，也能让扣合处的密封胶条受力更均匀，不会因为直角位置的应力集中导致胶条贴合不严。扣合边缘设计了一圈内嵌的密封槽，装配时配套的橡胶密封条可以嵌入槽内，上下盖锁紧时密封条被均匀压缩，实现整圈的密封防护，常规工况下可以满足淋水、溅水场景的防护要求。

　　从安装边界来看，这款箱体的外形尺寸紧凑，110mm×100mm的方形轮廓，厚度适配常规墙面明装需求，不会因为箱体突出墙面过多造成现场磕碰，内部有效空间可以容纳4-6组接线端子排，或者小型的分线模块、微型继电器，满足小容量配电分线的空间需求。安装时需要注意箱体与安装面之间可以加装一层密封胶垫，避免墙面凝结的水汽顺着安装面渗入箱体背部；线缆进出位置必须配套对应线径的防水接头，锁紧后才能保证整体防护性能；箱体上下盖的锁紧螺丝需要均匀拧紧，避免单个螺丝过紧导致箱体变形、胶条贴合出现缝隙。在实际选型时，这类小尺寸防水箱体多用于支路末端的线路转接，不适合放置发热量大的电气元件，内部元件的总发热功率需要控制在箱体自然散热能覆盖的范围内，避免夏季高温工况下内部温度过高加速元件老化。现场布线时，箱体内的走线需要预留适当的余量，接线完成后要检查箱体内没有遗留的导线头、金属碎屑，避免合闸后造成短路故障。日常运维时只需要定期检查密封胶条的老化情况，锁紧螺丝是否出现松动，进线位置的防水接头是否出现开裂，就能长期维持箱体的防护性能。
