方管焊接式方形设备支撑机架结构

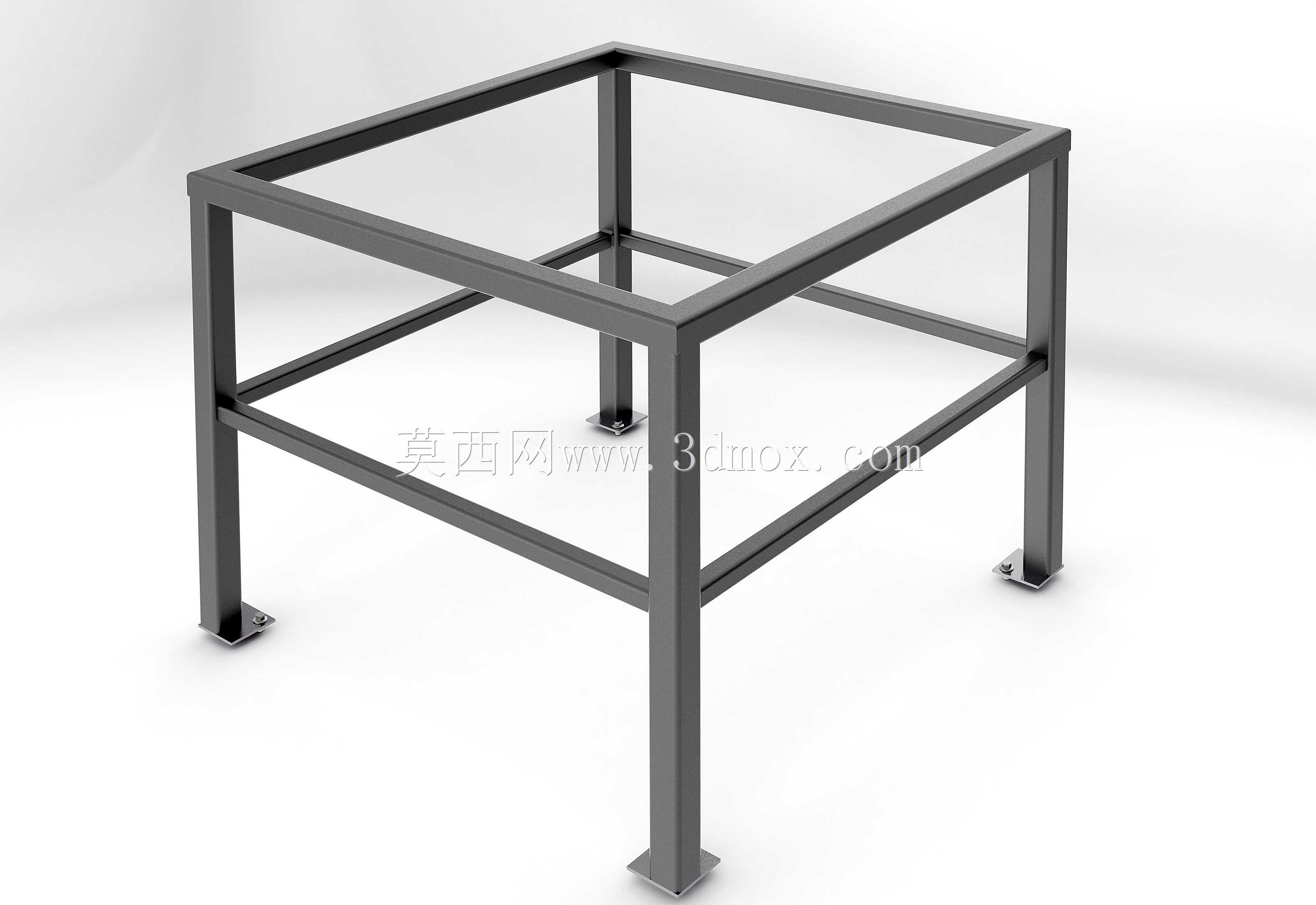

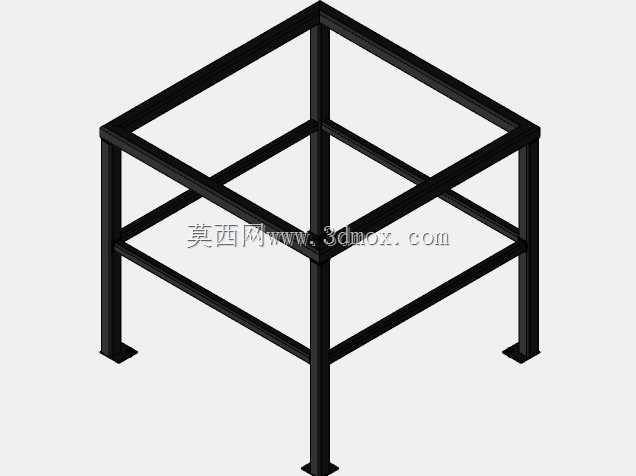

　　这类方管焊接成型的方形支撑机架，在轻工装配、小型加工设备的配套场景中应用十分广泛，常见于小型检测工位、轻型物料中转台、桌面型加工辅具的底部承载结构，区别于厚重的铸铁机架与铝型材拼装机架，这类焊接方管机架在兼顾结构刚性的同时，能有效控制整体自重，适配对安装载荷有一定限制的楼面作业场景。从结构设计逻辑来看，整体采用等规格方形管材作为主承载构件，四根竖直方管作为主支撑腿，底部预留带安装孔的固定脚座，可通过膨胀螺栓与地面完成刚性连接，抵消设备运行过程中产生的水平倾覆力矩；顶部采用四根方管围焊形成方形承载边框，边框内侧尺寸与待搭载设备的底部安装边界完全匹配，可直接通过螺栓将上部设备锁附在边框上，无需额外加装过渡连接板。

　　中部设置的两层横置方管拉筋，并非简单的结构装饰，第一层靠近顶部的横拉筋主要作用是约束四根主支撑腿的上端形变，当上部设备存在偏载工况时，横拉筋可将单根支撑腿承受的弯矩分散到相邻支撑构件上，避免单腿受力过大出现焊缝开裂；第二层靠近支撑腿中部的横拉筋，主要用于提升机架整体的抗扭性能，当设备运行存在往复水平作用力时，中部拉筋可有效减少机架整体的平行四边形形变，保证上部设备的运行精度。在安装边界的设计考量上，支撑腿底部的脚座采用外翻式设计，脚座上的长圆孔可适配一定范围内的地面安装孔位偏差，降低现场安装的对位难度；机架整体的高度设计预留了底部操作空间，可满足常规的地面布线、管线穿行需求，同时避免机架过低导致的底部清洁、检修操作不便。

　　管材的选型上，根据上部承载设备的重量差异，可匹配不同壁厚的方管构件，常规轻型承载场景下选用2mm壁厚的冷轧方管即可满足使用需求，若上部搭载存在振动工况的设备，可将壁厚提升至3mm并在焊缝处增加三角加强筋，进一步提升结构的抗疲劳性能。焊接工艺的设计上，所有管材拼接位置均采用满焊处理，避免点焊导致的应力集中问题，焊后需对焊缝位置进行打磨整平，后续可根据使用场景做喷塑、镀锌等表面处理，适配不同车间的防腐、外观需求。这类机架的结构设计没有冗余构件，所有管材的排布都服务于承载与刚性需求，相比铝型材拼装的同规格机架，焊接结构的长期使用稳定性更好，不会出现型材连接螺栓松动导致的机架晃动感，同时制造成本更低，适合批量配套加工；相比铸铁一体机架，

　　这类焊接机架的加工周期更短，可根据实际搭载需求快速调整尺寸参数，无需开模即可完成定制化生产。在实际选型应用中，需要注意核算上部设备的总重量与偏载力矩，若上部设备的重心偏离机架中心位置超过100mm，需要在重心偏移侧的支撑腿上额外增加斜向支撑构件，避免长期偏载导致的支撑腿弯曲变形；地面固定时需要保证四个脚座的安装平面度，若地面存在高低差，需要在脚座下方加装调整垫片，避免机架安装后存在内应力，长期使用出现焊缝撕裂的问题。
