Z型金属型材连接固定支架结构

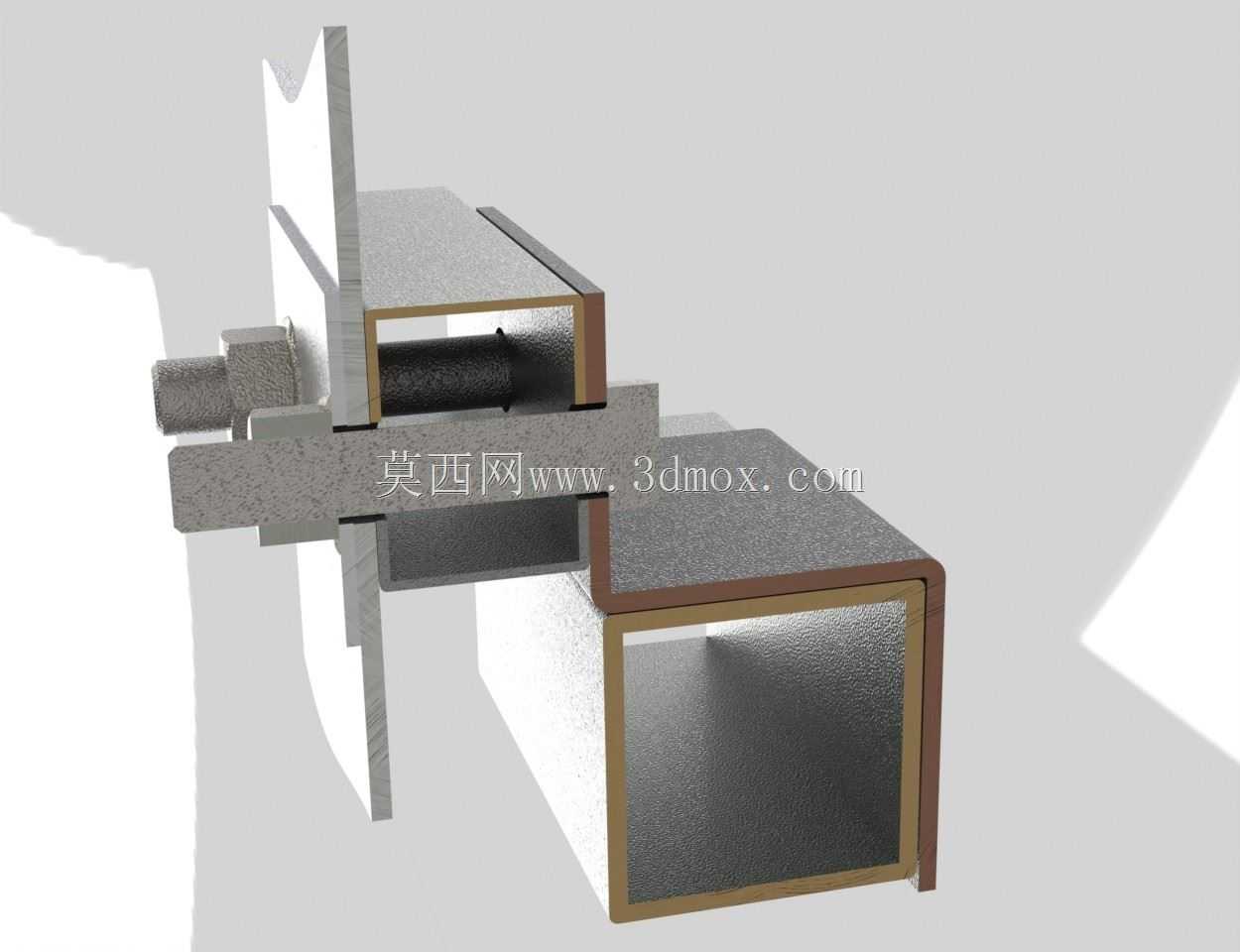

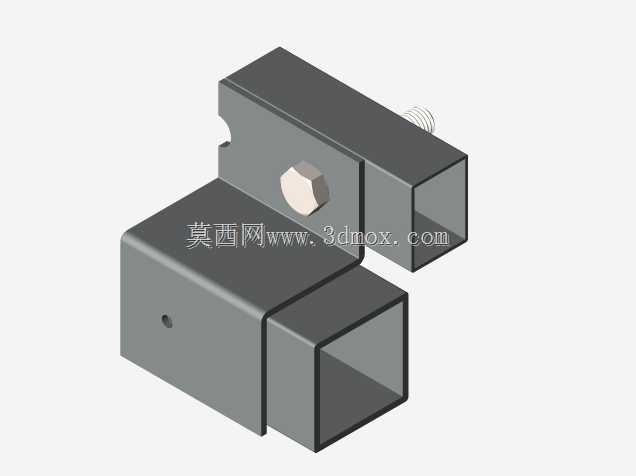

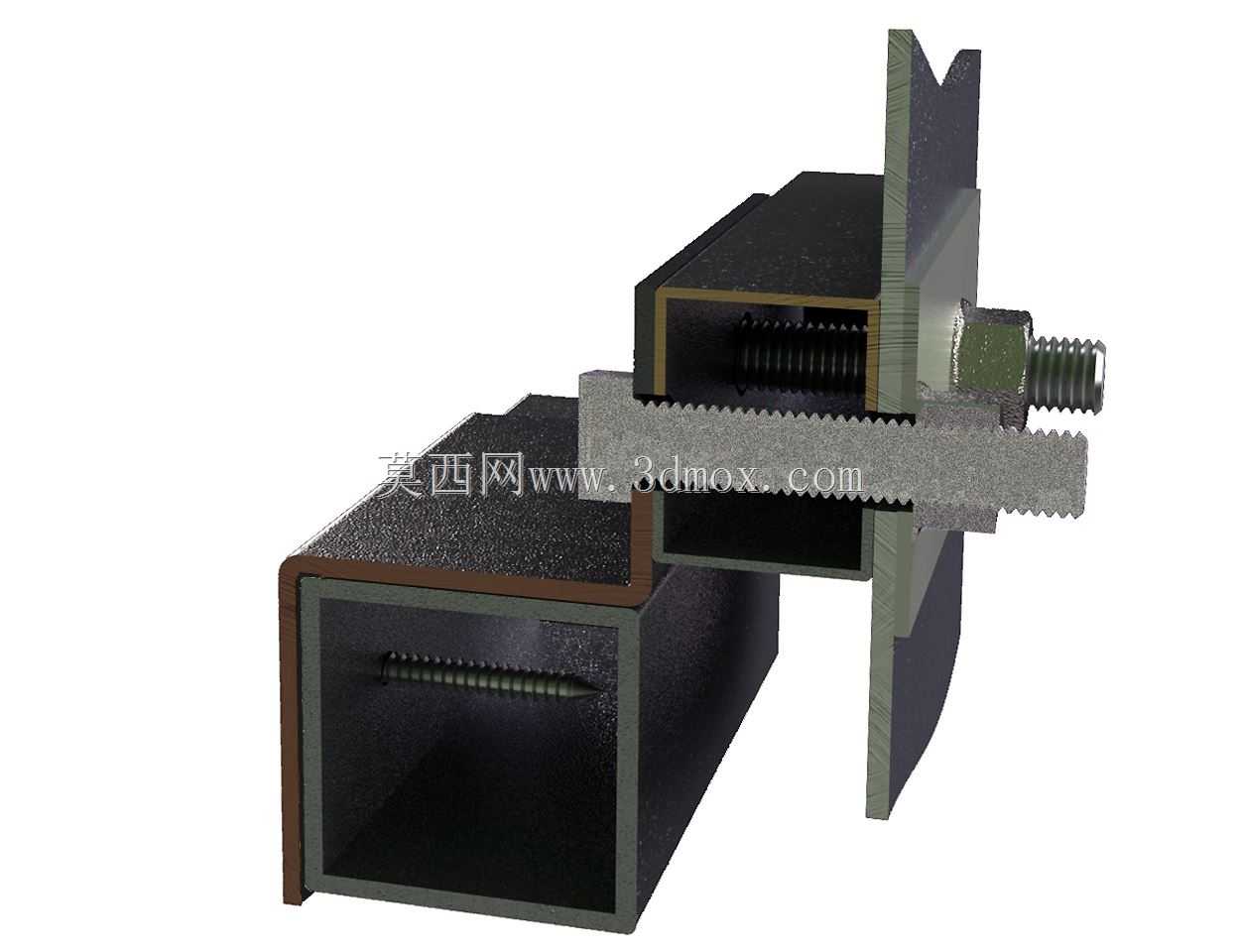

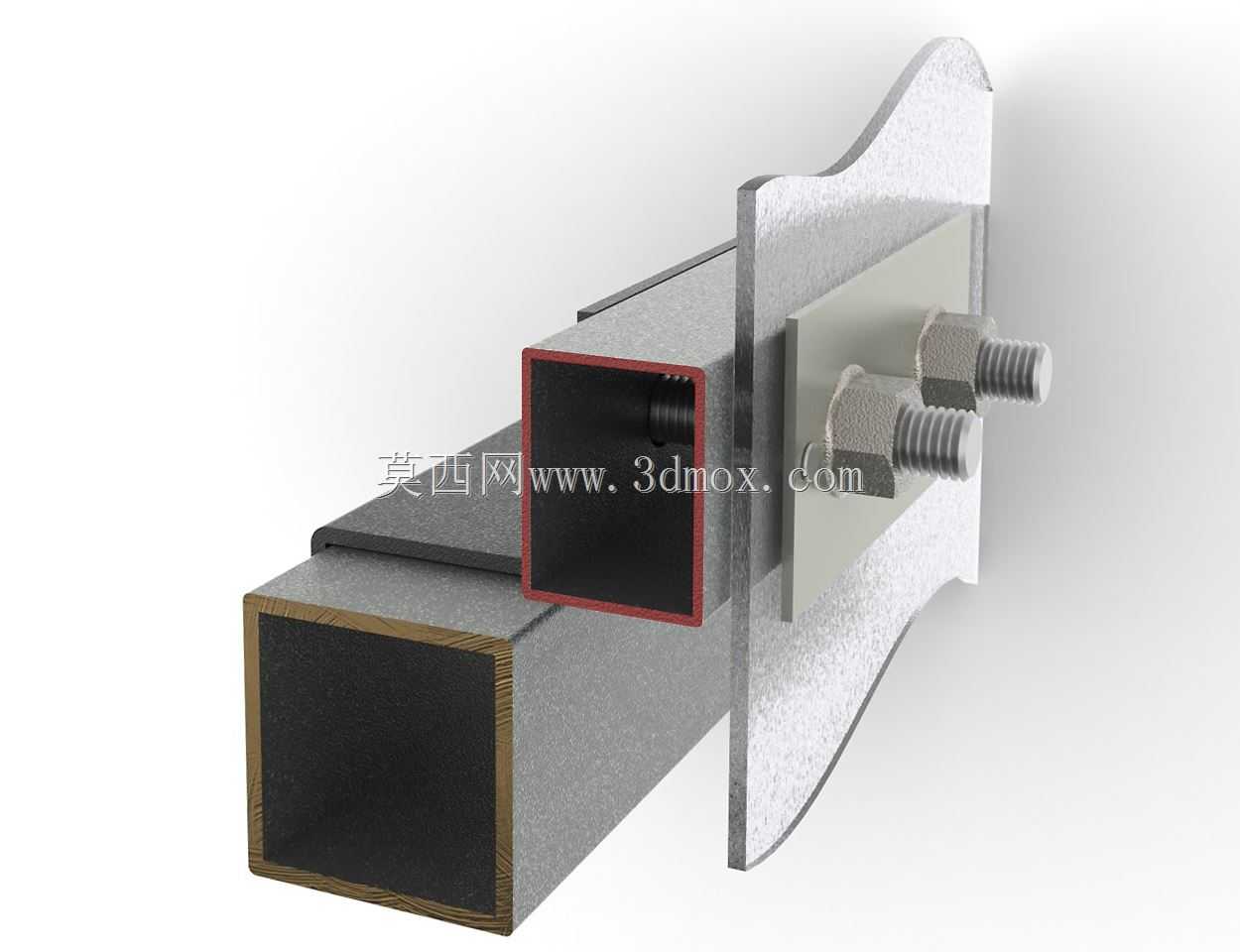

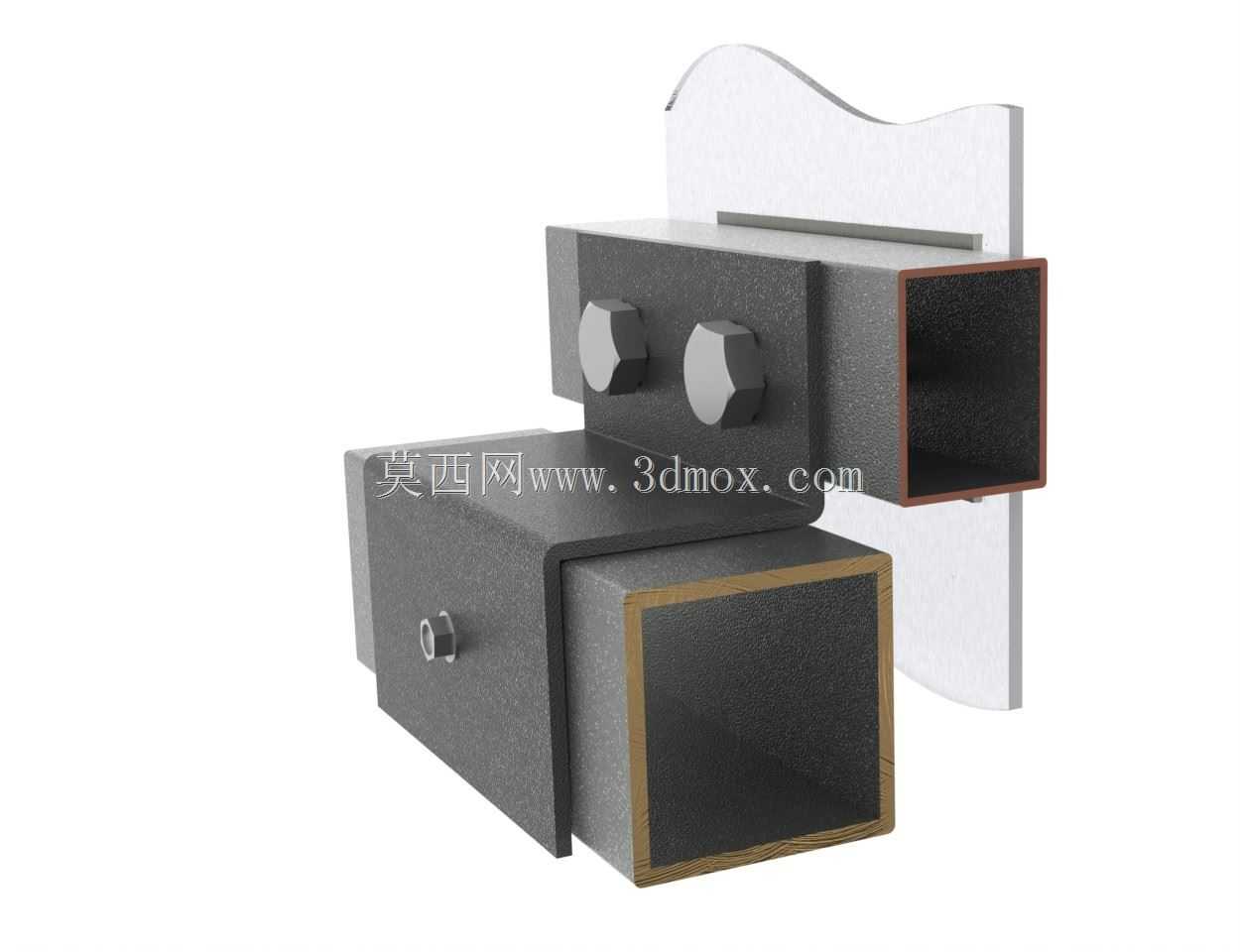

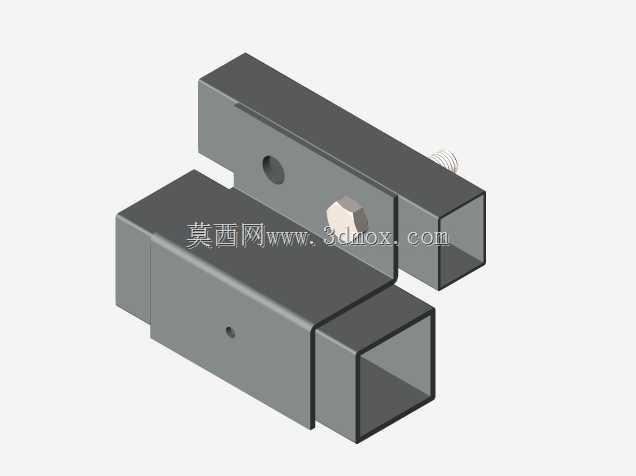

　　这款Z型金属支架主要应用于工业厂房管线排布、设备机架辅件加装、轻型钢结构次梁连接等场景，在实际生产现场，常用来完成两根垂直排布矩形方管的错位衔接，替代传统焊接固定方式，降低现场施工的动火作业需求，尤其适合后期技改项目中无法开展焊接作业的安装环境。从结构功能来看，该支架通过Z型折弯的主体板件实现上下两根方管的错位承载，中间预留的螺栓穿孔可配合六角螺栓与防松螺母完成锁紧，两侧延伸的定位边能够卡在方管的侧壁上，避免安装过程中支架出现偏移滑脱，安装完成后可承受垂直方向的静载荷，同时能抵消部分水平方向的剪切力，适配常规壁厚1.5mm到3mm的矩形空心型钢连接需求。设计过程中优先考虑了安装便捷性，主体板件的折弯角度严格控制为90度，

　　保证与方管接触面的完全贴合，螺栓孔的位置避开了方管的圆角区域，防止螺栓锁紧时出现接触面悬空的问题；支架与方管接触的面没有做额外的凸起设计，保证受力时压力均匀分布在方管管壁上，避免局部应力集中造成方管变形。在安装边界上，该支架适配的上下方管中心错位距离与支架Z型折弯的水平段长度匹配，安装时不需要对方管做额外的裁切处理，只需要在方管对应位置钻出与支架螺栓孔同轴的安装孔即可完成装配，单组支架的安装耗时不超过五分钟，相比焊接固定效率提升60%以上，同时可拆卸的结构也方便后期管线调整或者设备移位时的重复拆装。实际应用中，这类支架也常被用在仓储货架的层板辅助支撑、通风管道的吊装转接、电气柜内部元件的安装固定等场景，针对不同的承重需求，

　　可以通过调整主体板材的厚度来改变承载能力，常规2mm厚冷轧钢板材质的支架，单组垂直静载承重可达80kg，能够满足大部分轻型工业连接场景的使用需求。结构设计上没有多余的冗余特征，所有折弯边都做了小圆角处理，避免安装过程中划伤施工人员，螺栓孔采用了略大于螺栓直径的间隙设计，能够补偿现场安装时的孔位偏差，降低安装对位的难度，支架表面没有做额外的涂层处理，用户可以根据实际使用环境选择镀锌、喷漆或者喷塑的表面处理方式，适配腐蚀、潮湿等不同的工况环境。在进行三维建模时，需要重点关注折弯处的内R角尺寸，要匹配所选板材厚度的最小折弯半径，避免实际加工时出现折弯开裂的问题，同时螺栓孔的同轴度公差需要控制在0.2mm以内，保证安装时螺栓能够顺利穿过，不会出现卡滞的情况；上下两个安装面的平面度公差控制在0.1mm以内，保证锁紧后支架与方管之间没有间隙，避免长期受载后出现松动。
