立式泡沫输送泵三维结构设计

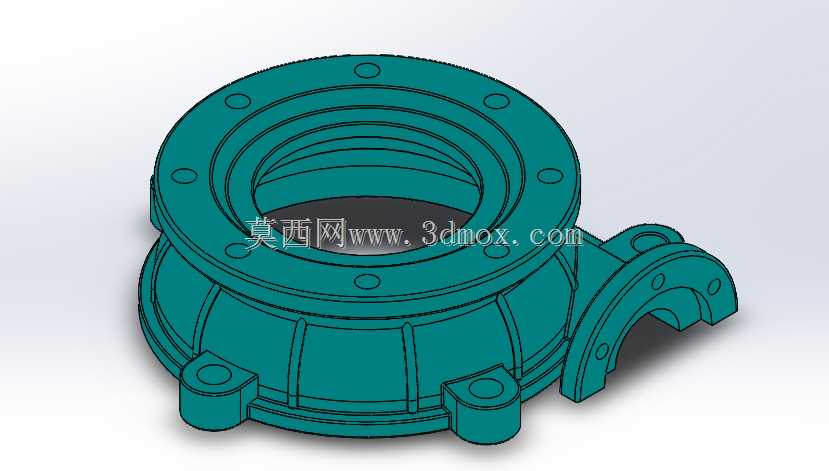

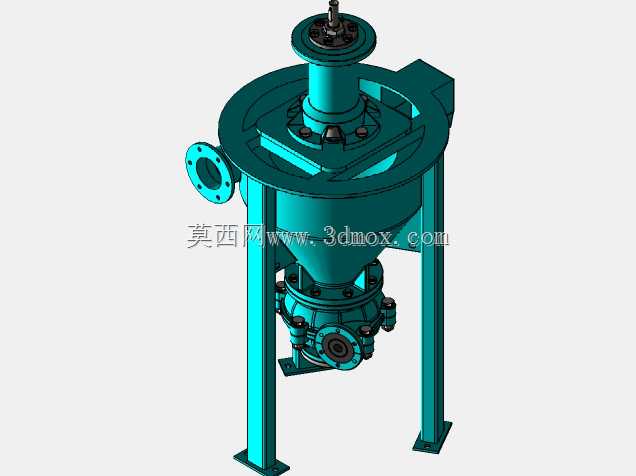

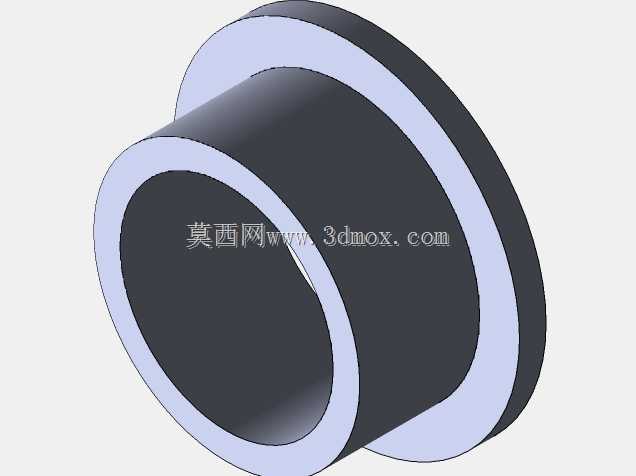

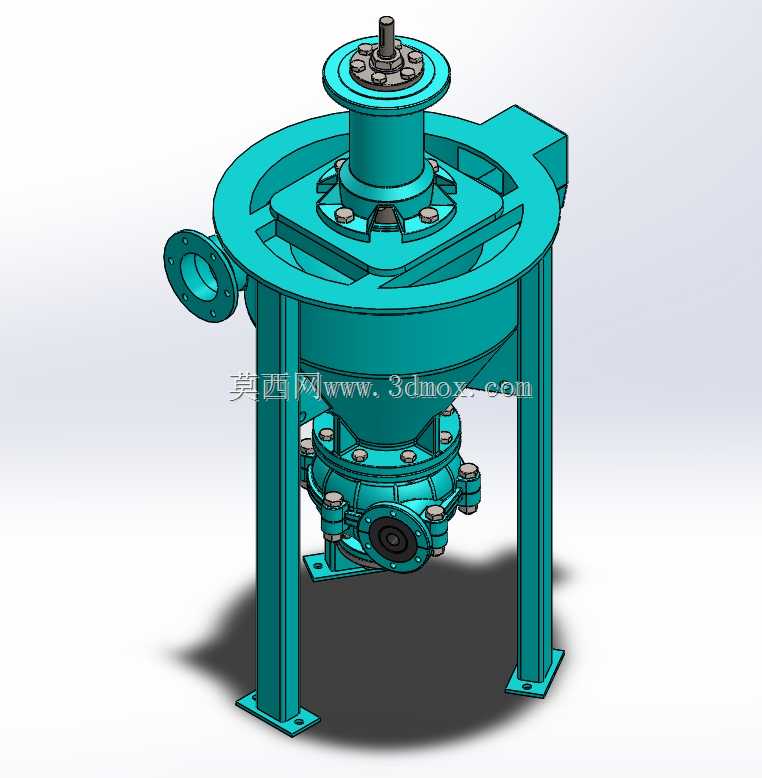

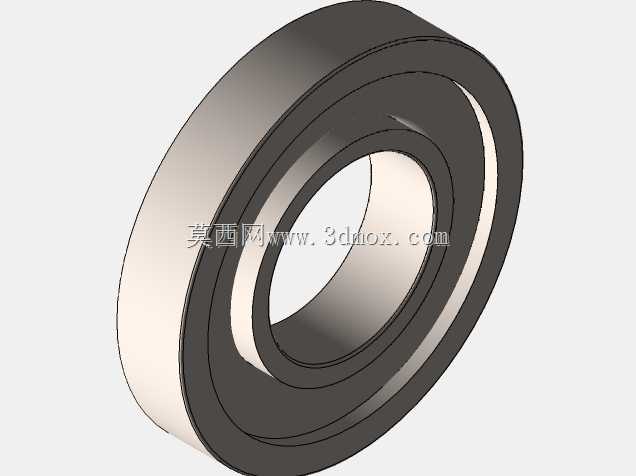

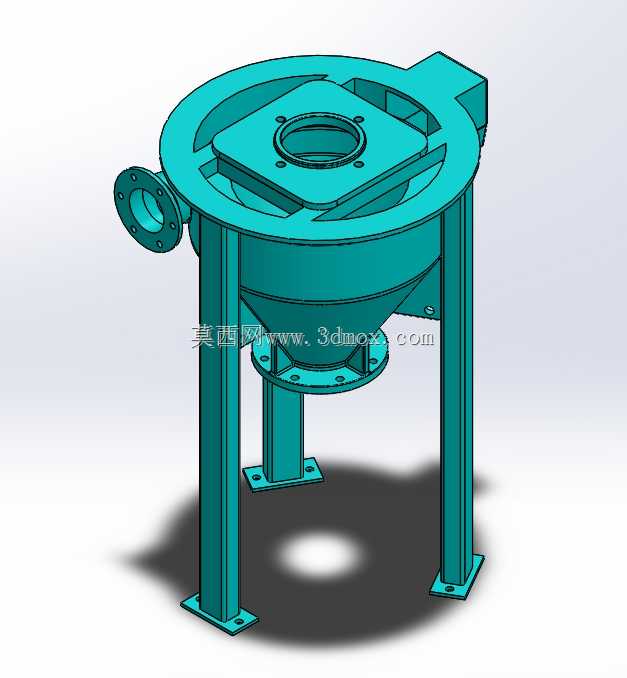

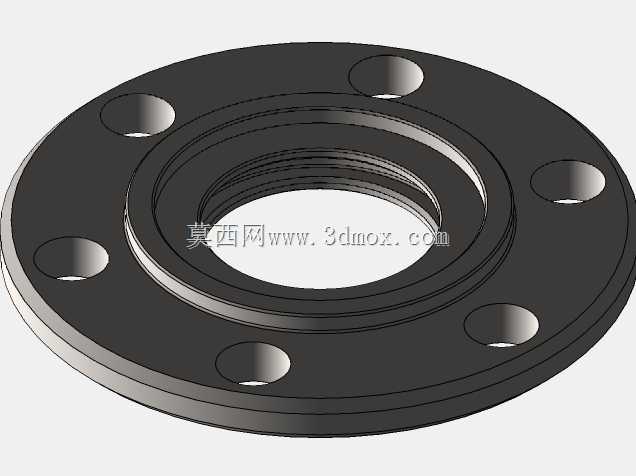

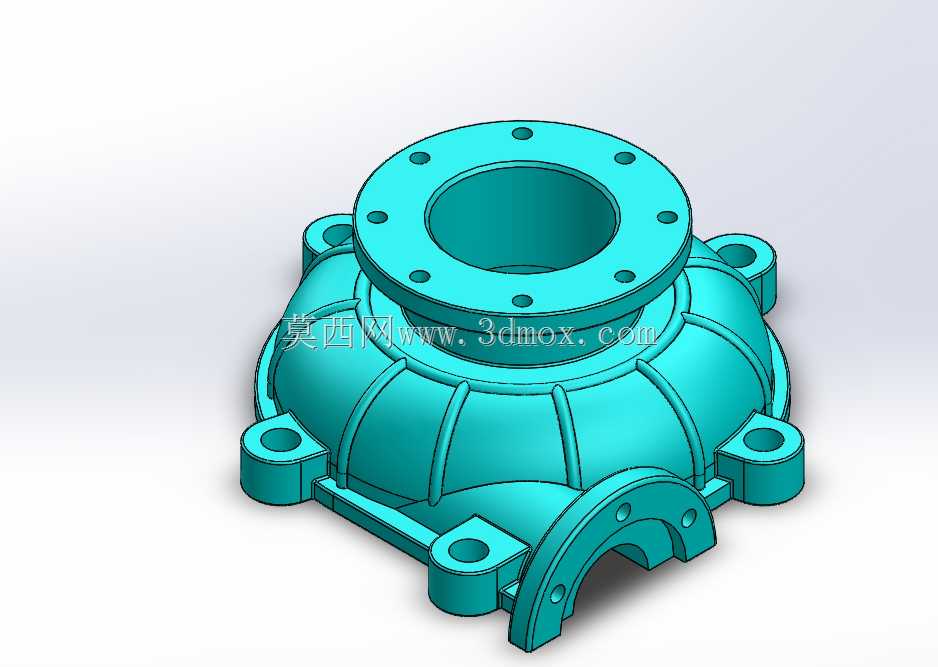

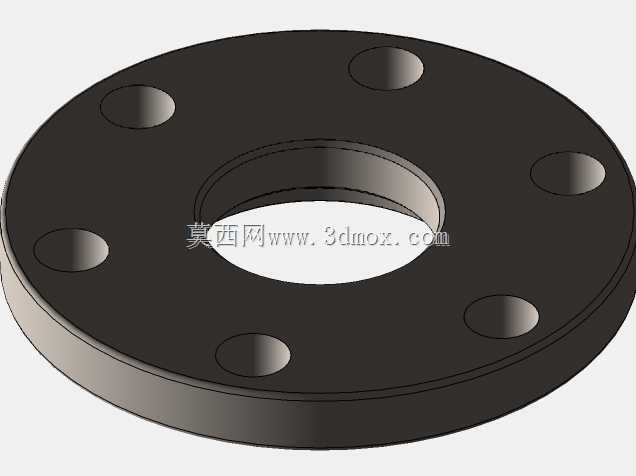

在矿山浮选、煤化工煤泥输送、污水处理厂气浮浮渣处理这类工况里，普通离心泵经常遇到进料含气率高、介质黏度大的问题，轻则流量扬程打折扣，重则发生气缚断流，根本没法稳定连续运行，这款立式结构的泡沫泵就是针对这类痛点做的定向结构设计。从结构布局来看，整机采用立式悬臂支撑结构，四根等边角钢焊接支腿直接承接泵体与传动端的全部重量，支腿底部带方形安装法兰盘，安装时直接通过膨胀螺栓或预埋螺栓固定在设备基础平台上，不需要额外做复杂的泵架找平，安装基准面以支腿底面为界，进料口位于泵体上部切向位置，侧向出料口沿泵蜗壳切线方向布置，轴向进料端直接对接泡沫介质来流管路，能最大程度降低含气介质进入泵腔时的流道阻力。设计时特意将叶轮腔的容积做了放大处理，比同流量参数的普通渣浆泵腔容积大30%左右，目的就是给进入泵腔的泡沫介质预留足够的气液分离空间，避免气泡直接堆积在叶轮入口阻断流道；叶轮采用开式宽流道设计，叶片数量少、过流断面宽，就算介质里夹带直径较大的固体颗粒、高浓度粘稠泥浆，也不会出现流道堵塞的问题，传动端的轴承组件采用油脂润滑结构，上下两组圆锥滚子轴承分别承受径向载荷与轴向的介质反推力，轴承座与泵体之间设置了独立的密封腔，可根据输送介质的腐蚀、磨蚀特性选配填料密封或者机械密封，防止带颗粒的介质窜入轴承部位损坏传动件。从安装边界来看，整机的轴向安装高度从支腿底面到传动端轴头的尺寸适配常规浮选槽、泡沫溜槽的出料位差，不需要额外抬高进料管路就能实现自流进料，侧向出料口的法兰尺寸匹配同管径的工业流体输送管路标准，现场对接时不需要单独做变径接头。实际运行过程中，介质从上部轴向进入泵腔后，叶轮旋转带动介质在蜗壳内做圆周运动，夹带的气泡在离心力作用下向泵腔中心聚集，通过专门设计的排气回流结构重新回到进料侧，不会随介质进入出料管路造成气阻，而脱气后的高粘度泥浆或者泡沫矿浆则在离心力作用下沿蜗壳流道从侧向出料口增压排出，从根源上解决了高含气、高粘度介质泵送时的断流、效率低下问题。建模过程中对所有过流部件的壁厚做了等强度校核，支腿的受力位置做了加强筋处理，避免长期运行过程中因为振动导致支腿开焊变形，所有连接螺栓的位置都预留了足够的扳手操作空间，后期更换密封、检修叶轮时不需要整体拆卸泵体管路，就能完成易损件的更换作业。
