建筑用多格塑钢平开窗三维结构设计

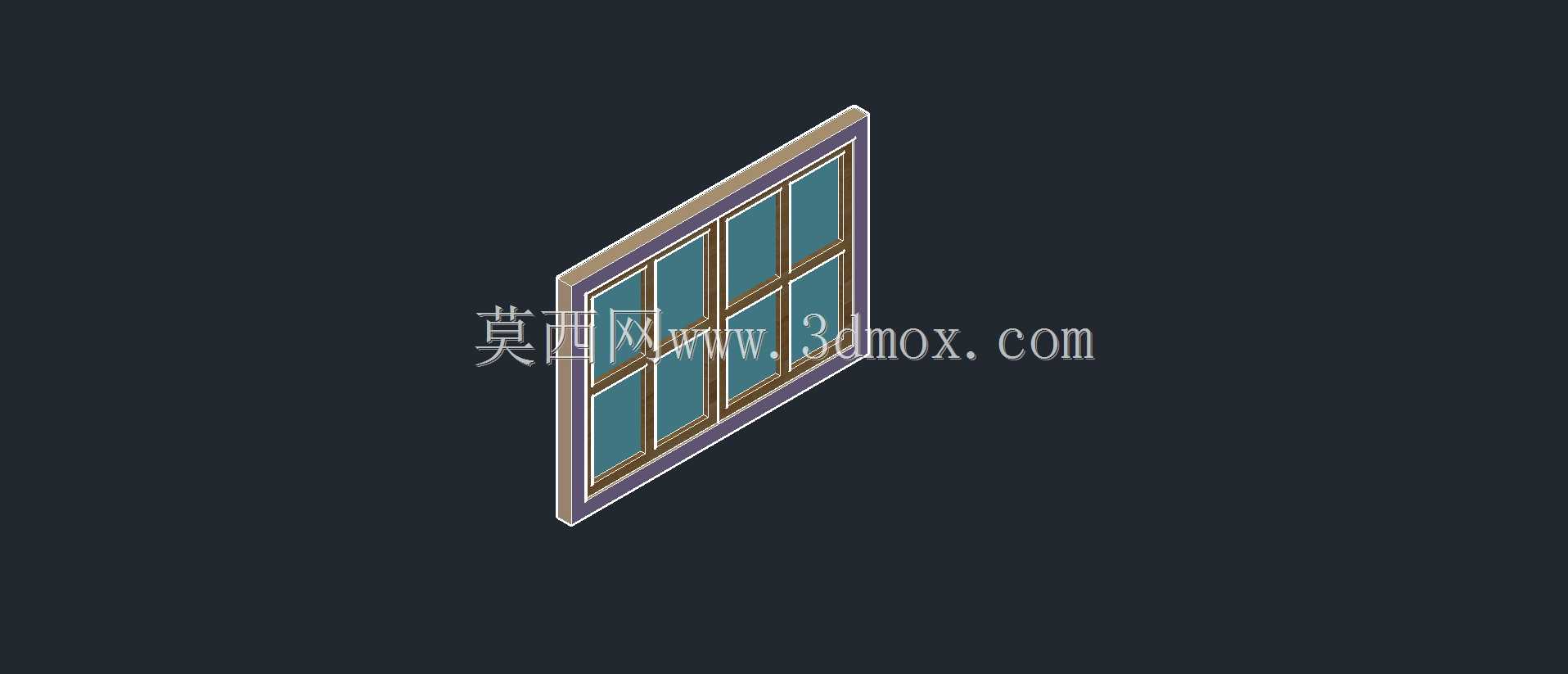

这款窗体结构主要面向民用住宅、小型商用建筑的外立面孔洞安装场景，在常规建筑围护结构设计中，这类多格分隔的外窗同时承担采光、通风、外立面装饰、室内外空间分隔的多重作用，区别于整块玻璃的大窗型，多格分隔的结构能在不影响整体采光效率的前提下，提升窗体自身的结构抗形变能力，适配中高楼层的风压荷载要求。从结构设计逻辑来看，这款窗体采用外框加内部分隔梃的组合结构，外框型材采用多腔体结构设计，在建模阶段就预留了密封胶条的安装卡槽、玻璃嵌装的让位空间，以及与墙体洞口连接的固定件安装位，内部分隔梃将整块玻璃区域划分为六个独立的玻璃嵌装单元，每个单元的玻璃尺寸控制在常规运输、安装的便捷尺寸范围内，避免大尺寸玻璃带来的安装难度提升、破损风险增大的问题。实际选型适配时，这类窗型的安装边界需要匹配墙体预留洞口的尺寸偏差，外框与墙体之间预留10到15毫米的填充间隙，用于打发泡胶、嵌填密封胶，阻断室内外的热交换与渗水通道。窗体的合页安装位设置在外框的侧边型材上，建模时已经预留了合页的螺丝孔位定位，不需要现场二次打孔破坏型材腔体结构，配套的窗扇部分与外框的搭接量控制在8毫米，保证关闭状态下密封胶条的压缩量处于合理区间，既不会因为搭接量过大导致关窗阻力过大，也不会因为搭接量不足出现密封不严、漏风渗水的问题。从功能特性上看，多格的玻璃分隔设计也能在玻璃出现意外破损时，仅更换对应小格的玻璃即可，不需要整块大玻璃更换，降低后期运维成本，同时分隔梃的存在也能在一定程度上阻挡儿童攀爬时的意外冲撞，提升居家使用的安全性。建模过程中对型材的拼接角部做了45度拼角的细节处理，还原实际生产中端铣、组角的工艺结构，玻璃与型材之间的密封胶条、压条结构都做了独立的零件建模，方便后续做工程算量、结构干涉检查时直接提取对应零件的尺寸参数，不需要二次拆分模型。
