黑色窄版WS2812B贴片LED灯条结构

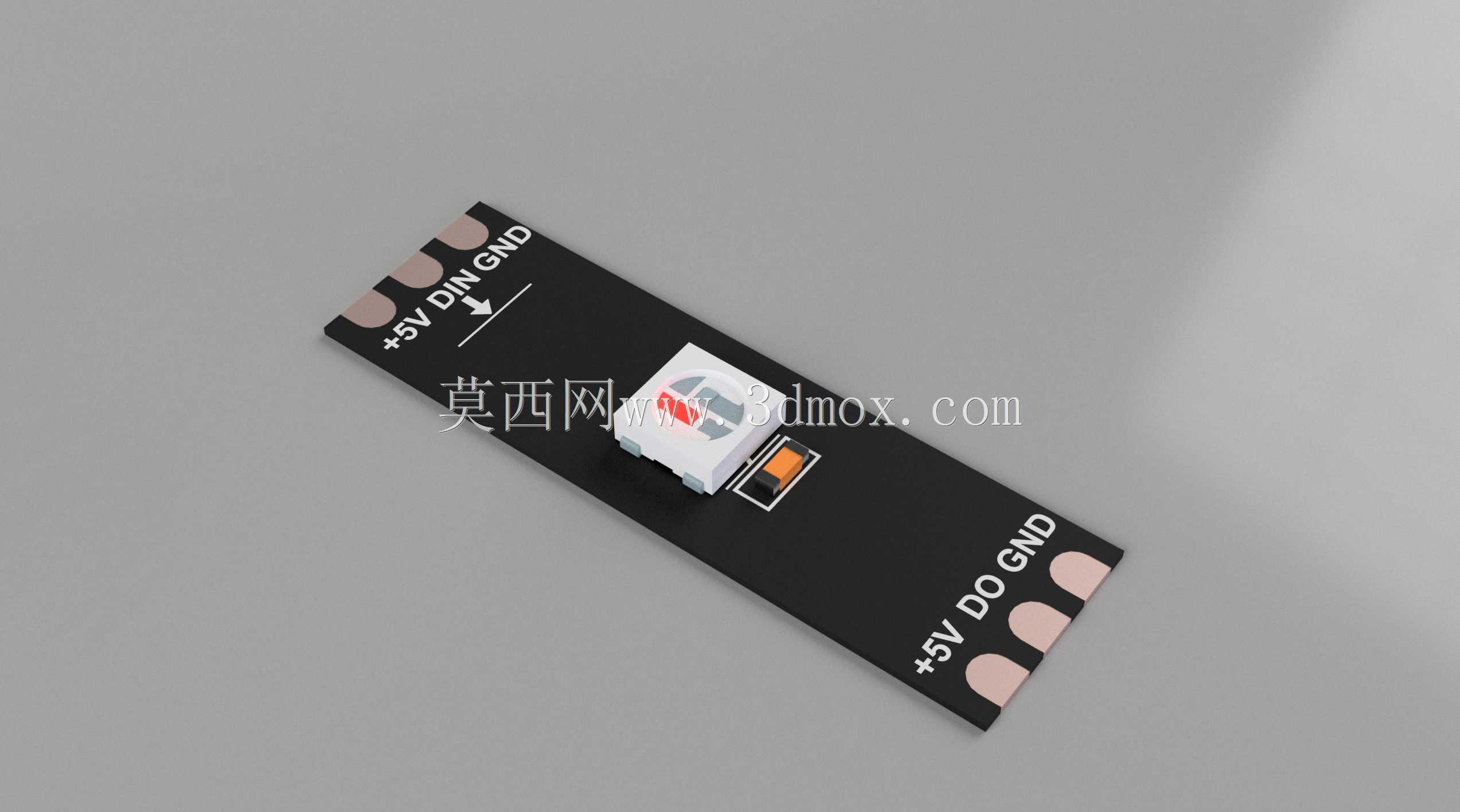

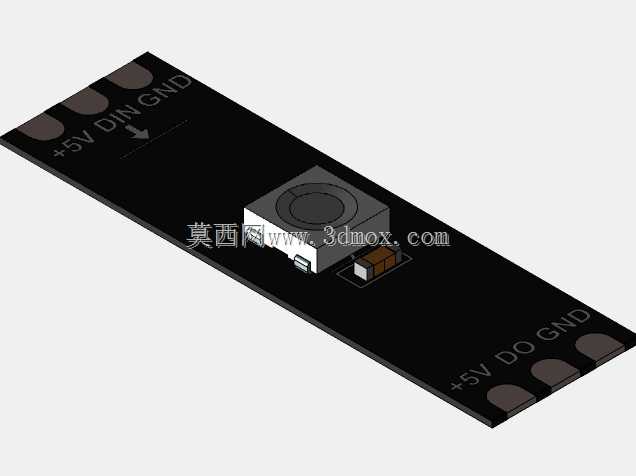

这款10毫米宽度的黑色PCB基板WS2812B集成LED灯条，单米排布30颗独立可控灯珠，在DIY创意制作、小型3D打印结构件配套照明、桌面创客装置搭建场景中适配性极强。从结构设计层面看，板端预留的+5V、DIN、GND、DO四个焊盘接口，采用标准2.54毫米间距排布，既支持手工飞线焊接，也能适配常用的接插件压接装配，接线端的丝印标识清晰，可避免现场装配时出现电源反接、信号错接的问题。单颗WS2812B灯珠内置控制电路与发光芯片，无需额外外接限流电阻，单颗灯珠即可实现独立的256级亮度调节与全彩发光效果，信号采用串行级联传输方式，仅需单根信号线即可完成整段灯条的控制信号传递，大幅简化了配套控制电路的布线复杂度。PCB基板选用黑色阻焊层，一方面可以减少灯珠发光时的基板反光，避免杂散光影响出光效果，另一方面黑色基材在深色外观的装置外壳内隐蔽性更好，不会出现浅色基板外露破坏装置整体视觉一致性的问题。从安装边界来看，整板厚度控制在1.2毫米，搭配板宽10毫米的尺寸，可嵌入3D打印件预留的宽度11毫米、深度1.5毫米的安装槽内，采用背胶或者点胶固定即可完成装配，不会占用过多的结构内部空间。在实际选型应用中，这类灯条常被用于小型智能设备的状态指示、创客作品的氛围照明、桌面摆件的发光效果实现，由于单米灯珠密度为30颗，灯珠间距约33毫米，适合对发光均匀度要求适中、不需要超高密度像素效果的场景，既可以整段使用，也能根据实际安装长度沿着板上预留的裁剪标记进行剪切，每段裁剪后的灯条都保留独立的供电与信号接口，可单独使用也可重新级联扩展。建模过程中还原了板载的贴片电容、灯珠本体、焊盘镀层的细节结构，可直接用于装配干涉检查、布线空间预留的结构验证工作，在做配套安装结构设计时，可直接调取模型匹配安装槽尺寸，核对接线端的位置是否与结构预留的过孔对齐，减少实物打样时的装配适配问题。
