铣床外罩防护结构三维设计作品

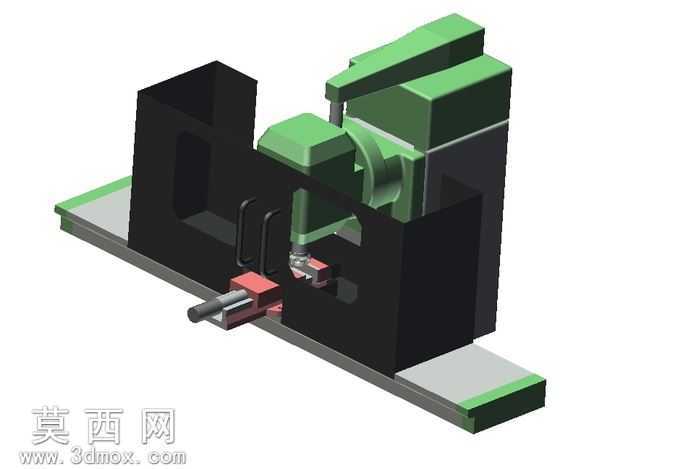

本作品为铣床配套的外罩防护结构三维设计，整体采用三维建模软件完成全参数化构建，建模过程中严格遵循机械设计的尺寸规范与装配逻辑，对铣床的主体加工区域、进给机构、操作工位进行了针对性的防护适配。模型结构上，主体采用分体式框架设计，黑色防护壳体采用哑光磨砂金属材质参数设置，模拟工业冷轧钢板折弯焊接后的实际质感，绿色的铣床主机外罩部分采用半哑光工程塑料材质，还原设备原厂外壳的视觉效果，底部安装基座采用带防滑垫的金属平台材质，边缘的绿色包边模拟橡胶减震垫的物理属性。设计过程中充分考虑了铣床加工时的防护需求，左侧预留了工件装卸的开放操作空间，前部设置了可配合气动夹具的进给避让结构，红色的气动夹紧组件与银色的进给导轨做了分色材质区分，清晰展现夹具与防护外罩的装配位置关系，避免防护结构干涉铣床的正常加工行程。建模阶段对所有零件的配合间隙做了合理预留，壳体的连接卡扣、安装孔位都做了细节还原，既保证防护外罩能够完整包覆铣床的高速运转部件，阻挡加工过程中切屑飞溅、切削液泼溅，又不会影响操作人员对加工状态的观察与工件的装拆操作。整体渲染采用等轴测视角，搭配柔和的工业场景光照，清晰展现防护结构与铣床主机的装配关系，各部件的材质区分明确，结构层次清晰，可直接用于铣床防护改造的方案展示、结构验证，也可作为同类工业设备防护设计的参考模型，为后续的工程出图、实物加工提供准确的三维结构依据。
