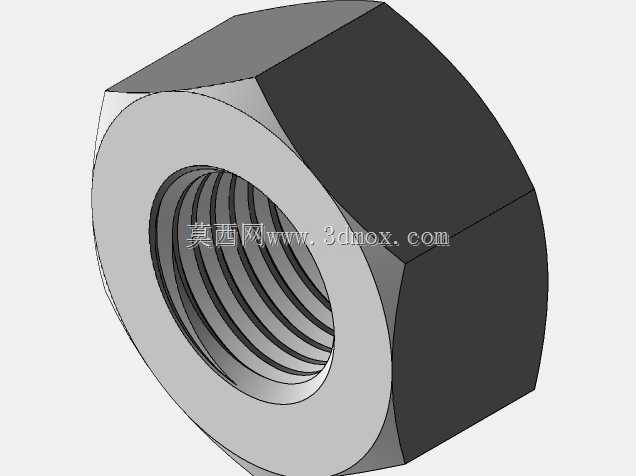

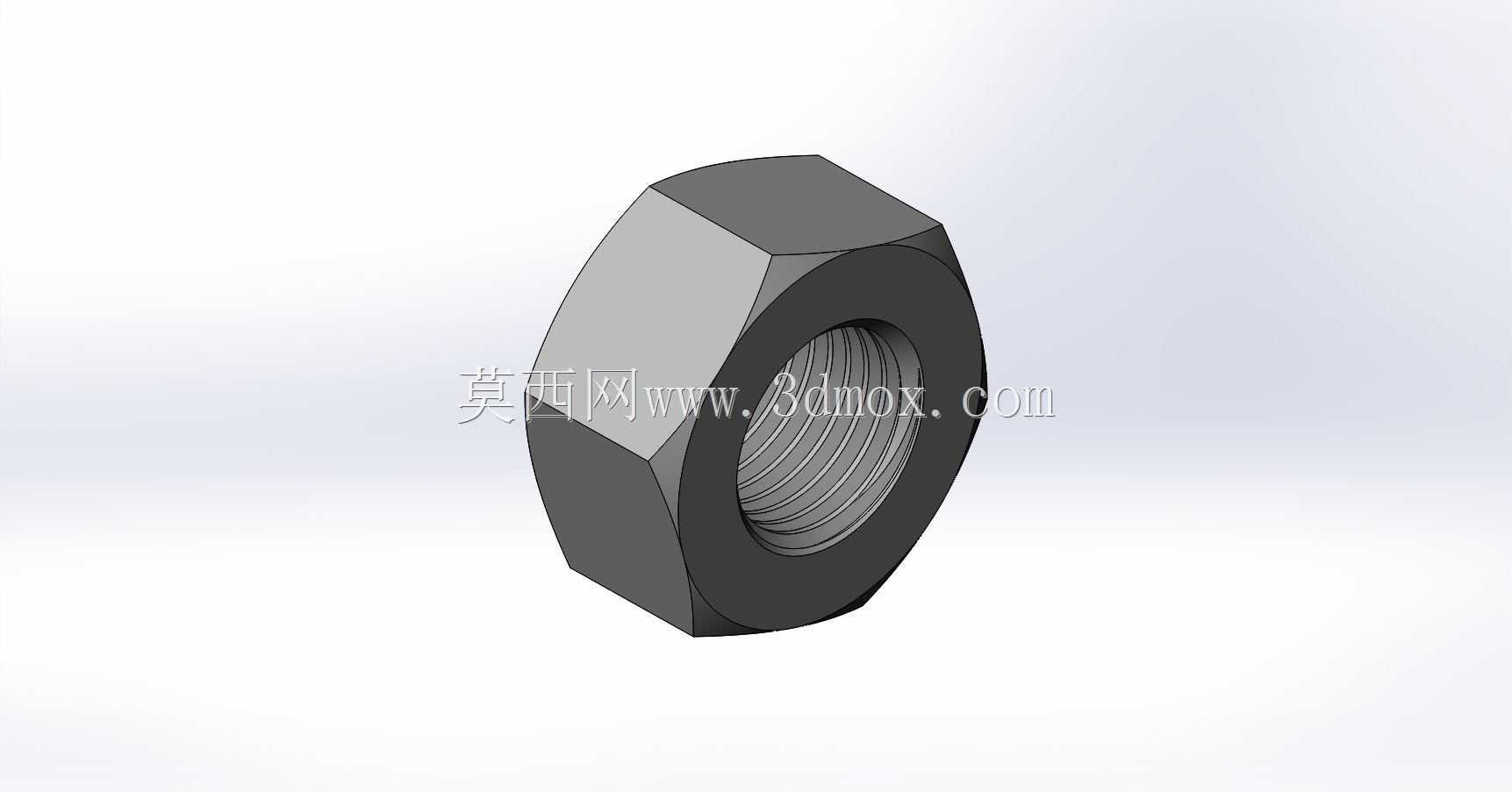

UNF细牙内螺纹六角锁紧螺母结构

在各类需要精密螺纹锁紧的机械装配场景中，UNF细牙内螺纹六角螺母的应用覆盖了从液压管路连接、精密仪器装夹到航空航天辅助紧固件装配的多个细分领域，不同于普通粗牙螺纹螺母，这类细牙螺纹螺母的螺距更小，螺纹升角更低，在承受振动载荷的连接部位具备更优异的防松性能，不需要额外增加锁紧垫片也能维持稳定的轴向预紧力。从实际选型角度看，这类螺母的外形采用标准六角结构，对边尺寸符合通用紧固件的扳手适配规范，不管是使用开口扳手、套筒扳手还是气动拧紧工具，都能实现快速对位装配，六角棱边做了小尺寸倒角处理，既可以避免装配过程中棱边划伤操作人员，也能在拧入螺纹孔时起到导向作用，减少螺纹错牙的概率。设计这类螺母的三维结构时，首先要明确UNF螺纹的牙型轮廓参数，不能直接用简化的装饰螺纹线替代真实牙型，因为在做有限元受力分析、螺纹啮合干涉检查的时候，真实的螺纹牙型轮廓才能准确反映啮合接触面积、牙底应力集中的实际情况，建模过程中采用方程驱动的方式生成螺旋线，再沿着螺旋线扫描切除出标准牙型，能保证每一圈螺纹的螺距、牙型角都完全符合统一细牙螺纹的规范，不会出现建模误差导致的3D打印或者数控加工后螺纹无法配合的问题。从安装边界来看，这类螺母的厚度尺寸比同规格粗牙六角螺母略薄，适合安装空间受限的紧凑装配位置，比如液压阀块的侧面安装位、小型伺服电机的端盖固定位，不需要预留过大的轴向安装空间，同时内螺纹的入口处做了120度的导向倒角，拧入外螺纹件时可以快速对齐，不会出现第一圈螺纹卡滞的问题。在实际设备运行过程中，这类螺母主要承担轴向锁紧定位的作用，当被连接件承受交变轴向载荷时，细牙螺纹的更多啮合牙数可以分散单个牙型承受的载荷，避免局部牙型受力过大出现滑牙失效，在有温度波动的工作环境下，细牙螺纹的配合间隙更小，也能减少因为热胀冷缩导致的预紧力衰减。建模时还要注意螺母两端面的平面度要求，两端面需要和螺纹轴线保持严格垂直，否则拧紧后会出现偏载，导致螺纹局部受力过大，甚至出现螺母断裂的失效情况，六角的六个侧面需要和中心轴线保持平行，保证扳手夹持时受力均匀，不会出现打滑拧圆角的问题。
