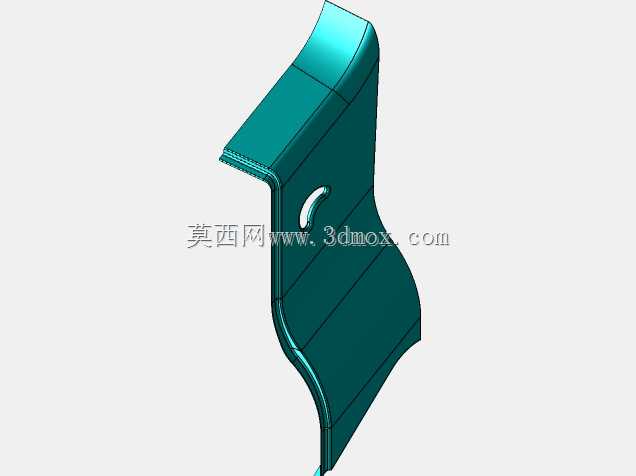

汽车C柱上装饰板结构设计

这款C柱上装饰板是乘用车座舱侧围内饰系统的核心组成部件，安装位置处于车身C柱上部区域，上沿衔接车顶内饰顶棚边缘，下沿对接C柱下饰板与后侧围内饰板，前端与后门框密封条压合匹配，后端延伸至后风挡玻璃侧部胶条边界，是分隔侧围金属钣金与乘员舱内部空间的关键覆盖件。在实际整车应用场景中，该部件首先承担基础的遮蔽功能，将C柱区域的钣金焊接边、线束走线槽、侧气帘安装固定点、车身焊点等工艺结构完全覆盖，避免金属锐边、裸露结构对乘员造成磕碰伤害，同时构建座舱内饰的完整视觉面，匹配整车内饰的造型风格与质感要求。从功能特性维度看，该饰板需要同时满足多维度的工程要求：在被动安全层面，饰板背部预设了侧气帘弹出的弱化导向结构，当车辆发生侧面碰撞触发侧气帘起爆时，饰板会沿预设的弱化线有序张开，为气帘膨出提供稳定的导向路径，不会出现碎裂飞溅或阻碍气帘展开的情况；在人机交互层面，饰板的外露表面做了哑光纹理处理，避免行车过程中光线反射干扰驾驶员视线，同时边缘全部做了R3以上的圆角过渡，乘员上下车或倚靠侧围时不会产生硌触感；在NVH性能层面，饰板背部设计了多组纵横交错的加强筋结构，既提升了零件自身的结构刚度，避免车辆行驶过程中产生共振异响，也为后续粘贴隔音棉、阻尼垫预留了安装平面，辅助阻隔车外路噪、风噪向座舱内传递。从设计思路来看，该饰板的曲面完全贴合C柱钣金的外凸弧度，整体采用变厚度薄壁结构，基础壁厚控制在2.5mm，既满足注塑成型的工艺要求，避免出现缩痕、翘曲等成型缺陷，也能有效控制零件自重，符合整车轻量化的设计方向。安装结构上，饰板背部集成了6组弹性卡扣座，对应车身钣金上的预留安装孔位，装配时只需将卡扣对准孔位按压即可完成固定，装配效率高，同时卡扣座周边设计了0.8mm的容差间隙，可吸收钣金焊接、零件成型带来的±1mm尺寸公差，避免装配后出现应力变形或缝隙不均的问题。考虑到车辆长期使用的老化问题，饰板选材采用耐候性改性PP材料，可承受-40℃到85℃的环境温度变化，长期光照下不会出现明显变色、脆裂问题，材料本身的低挥发特性也能满足座舱VOC管控要求，减少车内异味产生。在安装边界的尺寸匹配上，饰板与周边零件的配合间隙严格控制在0.5mm以内，与密封条的压合重叠量为3mm，既保证装配后外观缝隙均匀美观，也能避免车辆行驶过程中因零件位移产生摩擦异响，同时为售后拆装预留了足够的操作空间，维修时无需破坏周边零件即可完成饰板的拆卸更换。
