V形槽LED安装用铝合金挤压型材

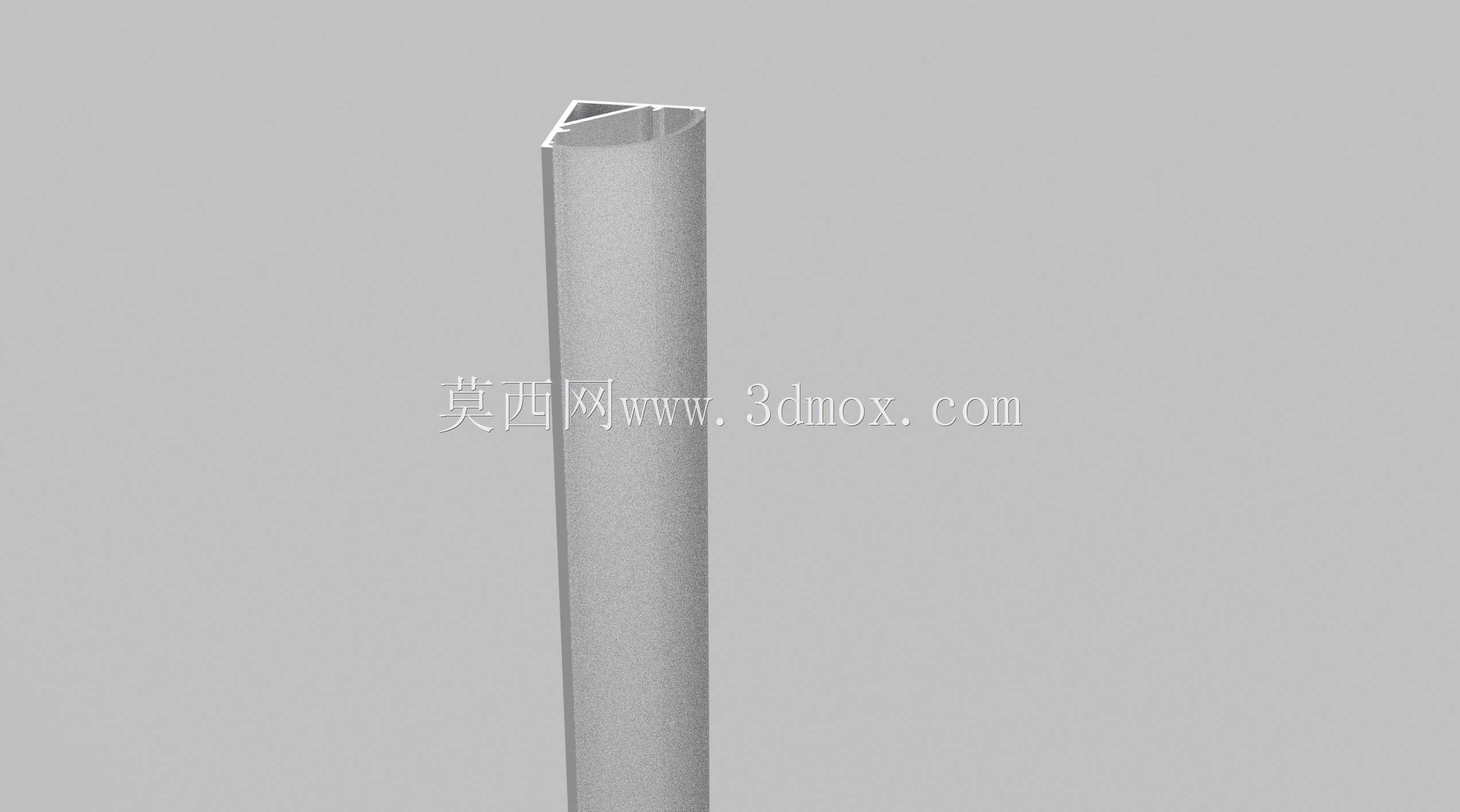

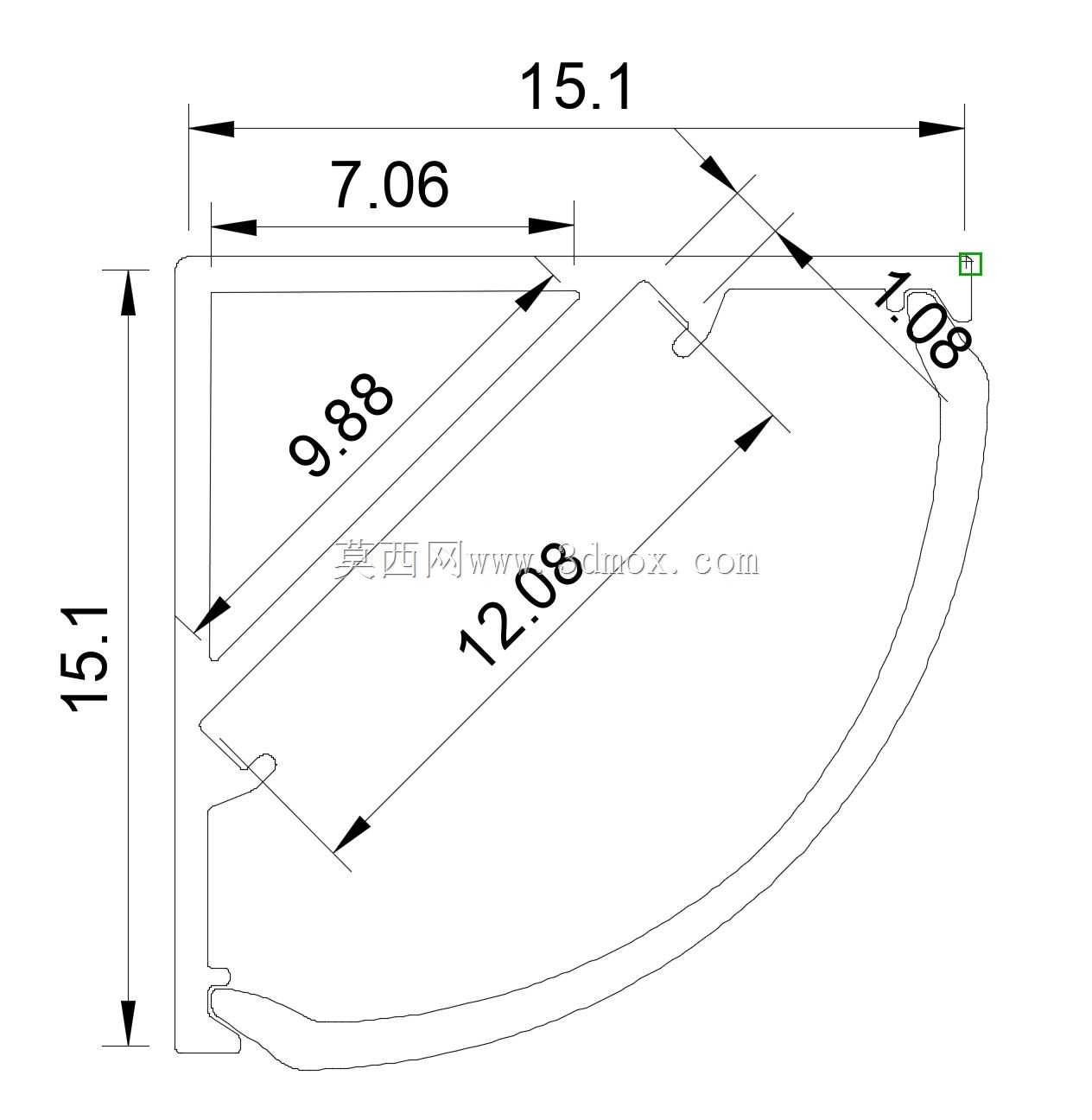

做非标设备和DIY工装这些年，碰到需要内嵌LED灯条做工位照明、设备状态指示的场景数不胜数，这款V形截面的铝合金型材，刚好解决了很多场景下灯条安装裸露、走线杂乱、散热不足的痛点。从截面结构来看，V形的开口角度刚好适配常规宽度的软/硬LED灯条，灯条可以顺着槽体嵌入，两侧的翻边刚好能卡住配套的柔光面罩，不会出现面罩脱落、移位的问题，同时槽体内部预留了走线空间，灯条的供电引线可以完全藏在型材内腔，不会出现明线拉扯、积灰的问题。不同于常规的方形铝型材，这款V形型材的背部做了圆弧过渡，一方面是挤压成型时减少应力集中，避免型材冷却后出现翘曲变形，另一方面圆弧面在安装时可以适配弧形的安装基面，比如圆形设备立柱、弧形工作台边框，不需要额外做铣削加工就能贴合基面，降低安装的加工成本。在实际选型使用时，要注意这款型材的安装边界：V形开口的宽度决定了能容纳的灯条最大宽度，槽体深度要匹配灯条加上柔光面罩的总厚度，避免灯条突出槽面造成磕碰；型材的壁厚虽然不厚，但铝合金本身的导热系数足够，灯条工作时产生的热量可以通过型材整体快速散出，不需要额外加装散热片，长时间点亮也不会出现灯珠因为积热提前光衰的问题。除了LED灯条安装的核心用途，这款型材在DIY项目里也能作为轻型的结构稳定件使用，比如小型桌面设备的框架支撑、传感器安装的导轨基座，V形槽本身还可以作为小型滑动件的导向槽，搭配对应的滑轮就能实现短行程的直线滑动，不用额外采购微型导轨。设计这类挤压铝型材的时候，要特别注意截面的壁厚均匀性，厚薄差异过大会导致挤压成型时出料速度不一致，型材出现弯曲、扭拧的缺陷，这款型材的各个部位壁厚差控制在合理范围内，挤压成型后的直线度较好，不需要后续校直就能直接裁切使用。安装时可以在型材背部打沉头孔用螺丝固定，也可以搭配专用的铝型材连接件做拼接，因为截面是V形加圆弧的结构，拼接45度角的时候切口对齐难度比方形型材低，做转角灯架的时候拼接缝隙更小，外观更整洁。在工业设备的应用场景里，这类型材常用来做设备安全门的状态指示灯安装槽、自动化生产线的工位照明边框、设备操作面板的背光安装基座，相比塑料材质的灯槽，铝合金材质的抗老化能力更强，在车间有切削液、润滑油飞溅的环境下也不会出现脆化开裂的问题，使用寿命更长。
