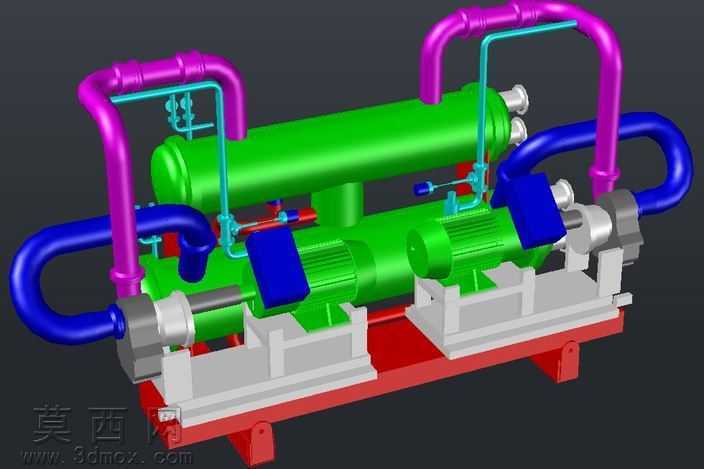

FRIOTHERM双压缩式冷水机组三维结构模型

本模型为FRIOTHERM系列冷水机组的完整三维结构模型，在三维建模过程中严格遵循工业制冷设备的实际设计规范，采用自底向上的建模逻辑完成整体装配搭建。建模阶段首先对机组核心功能部件进行独立参数化建模：针对两台卧式压缩机，还原了电机壳体、压缩腔、端盖、连接法兰的真实外形比例，对电机散热筋结构做了简化几何处理，在保证外观辨识度的同时控制模型整体面数；配套的卧式壳管式换热器作为核心换热部件，建模时还原了筒体、端盖水室、管板接口、外接管路接头的结构特征，准确呈现换热器在机组中的安装定位。管路系统是本模型的重点呈现部分，建模时区分了不同功能的管路：紫色管路为高压气态制冷剂回路，蓝色管路为低压液态制冷剂回路，青色细管路为控制与旁通管路，所有管路均按照实际制冷系统的走向完成扫掠建模，还原了管路弯头、三通接头、截止阀、视液镜等附属阀件的安装位置，准确呈现管路与压缩机、换热器的连接对接关系。机组底座采用型钢焊接机架结构建模，还原了底座的支撑横梁、压缩机安装支座、换热器固定支座、底部安装支脚的结构，准确呈现各部件在底座上的定位布局。材质与渲染阶段，针对不同部件赋予对应材质属性：压缩机壳体与底座采用金属漆面材质，换热器筒体采用亮面绿色工业漆材质，不同功能管路分别赋予对应色彩的塑料与金属复合材质，阀件采用金属镀铬材质，通过材质色彩区分清晰呈现机组的系统构成。整体设计思路围绕工业冷水机组的实际结构展开，完整还原了双压缩机冷水机组的部件组成、管路连接逻辑与安装布局，模型装配关系准确，无干涉错位问题，可用于制冷设备结构教学、产品展示、方案汇报等场景，能够直观呈现活塞式冷水机组的整体构造与系统组成，帮助观者快速理解冷水机组的工作回路与部件排布逻辑。
