外海油轮中转系泊输油集成装置

　　这套装置面向外海锚地或近岸开敞水域的原油、成品油中转作业，核心作用是在油轮无法直接靠岸时，把船舶与海底输油系统稳定连接起来。现场通常会遇到潮差变化、风浪流耦合作用、船舶偏荡以及软管反复弯曲等问题，因此设计不能只停留在静态管路布置，而要把浮体、系泊约束、管汇走向和水下支撑结构作为一个联动系统考虑。

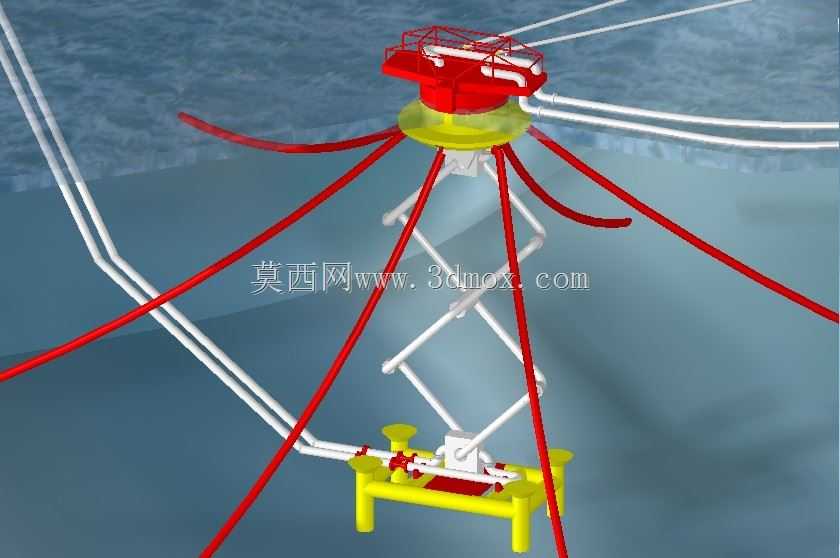

　　上部红色模块位于水面附近，集成了系泊回转、流体转接和外部管线接口。它需要允许油轮围绕中心在一定风标范围内转动，避免系泊缆和输油软管在风向、流向变化时发生过度扭转。多根红色约束构件从上部结构向外下方展开，形成空间受力体系，用于限制浮体在波浪中的横荡、纵摇和垂荡幅度；白色管线则沿受力间隙布置，分别承担来油、回油或辅助介质输送。建模时这些构件不能简单按视觉交叉处理，必须预留实际安装间隙，尤其在铰接点、弯管段和法兰附近，要考虑维护人员接近、扳手操作空间以及软管最小弯曲半径。

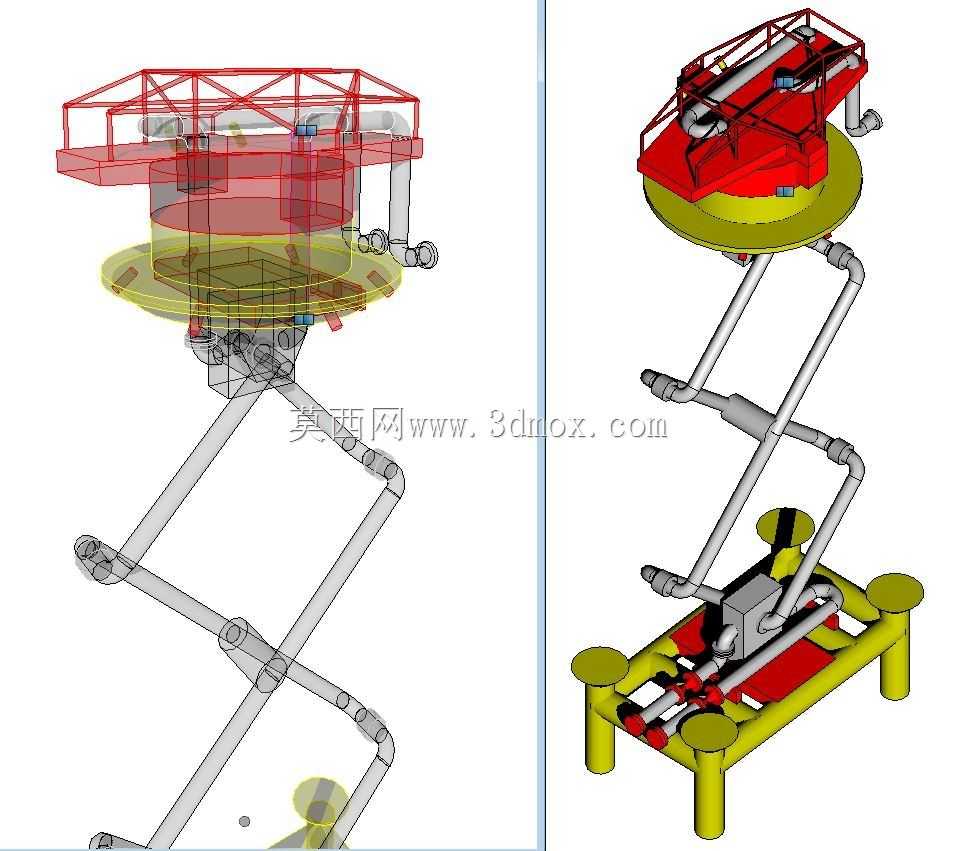

　　中部白色折臂式结构是整套装置的关键传力与导向部分。它把水面浮体的运动与水下基座连接起来，同时为刚性管段提供支撑路径。实际工程中，该区域会承受浮体升沉带来的反复拉压、船舶偏转引起的扭转载荷以及海流冲击产生的侧向力。结构采用分段铰接思路，目的不是增加造型复杂度，而是通过可控自由度释放部分运动，降低管路根部的应力集中。设计时需要核对每一段臂架在极限姿态下是否会与红色系泊构件干涉，还要确认管夹位置不会让管线在臂架转角处形成硬折点。

　　下部黄色基座位于海床或水下固定基础上，承担整个系统的竖向支撑和水平定位。基座上布置阀组、管汇和连接接口，红色阀件集中在操作面，便于潜水作业或水下机器人进行启闭、隔离和检修。基座外形需要兼顾坐底稳定性与拖航安装便利性，底部支撑范围不能过小，否则在软质海床上容易出现不均匀沉陷；也不能无限制放大，否则会增加制造、吊装和水下就位难度。管线从基座引出后沿预设路由接至岸罐或储油设施，接口方向应与海床地形、后期扩展管线以及冲刷防护范围相协调。

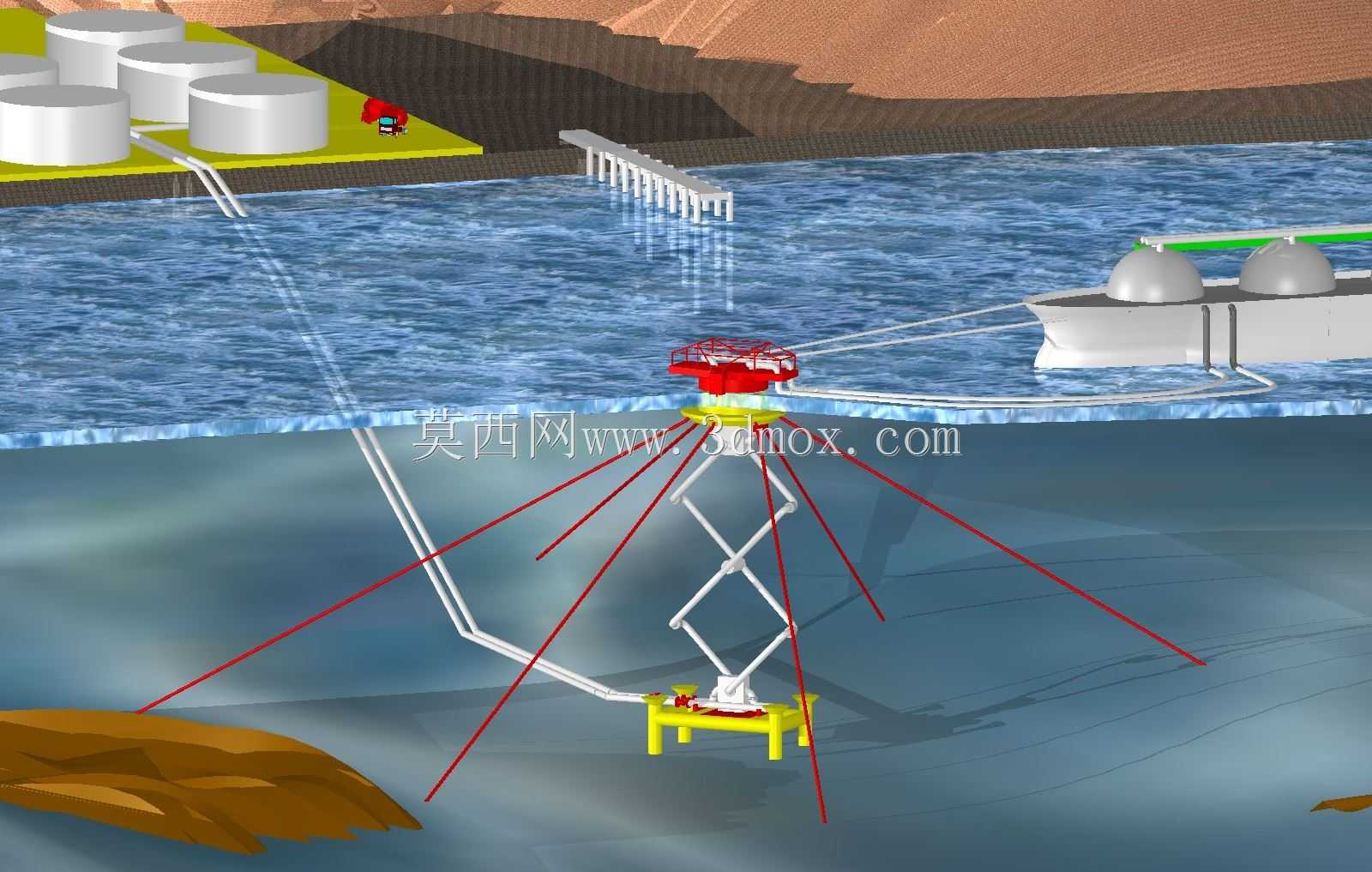

　　从应用流程看，油轮到达后先通过上部系泊点完成定位，再将船上软管与浮式管汇连接，货油经上部回转通道、中部支撑管线和下部阀组送入海底系统。作业期间，装置既要保证流体通道连续，又要吸收船舶运动，因此各回转副、铰接点和管线补偿段的位置决定了系统可靠性。建模阶段应重点检查上部转盘与固定管线之间的包络空间、臂架在最大张开角时的端部位置、红色系泊构件与白色管路的净距，以及下部阀组操作面与基座边缘的距离。

　　外形边界方面，整套装置在水面以上、水中和水下形成多层轮廓。上部模块直径需满足软管接口布置和人员检修通道要求；中部臂架展开后决定系统的水平补偿范围；下部基座 footprint 则受海床承载、吊装能力和安装精度约束。若用于不同吨位油轮，还需要复核系泊点高度、管线补偿行程和基座抗拔抗滑能力，不能直接把同一套结构尺度套用到所有水深和海况。整体设计的价值在于把系泊、输油、回转和水下固定整合为一体，使油轮在离岸条件下仍能完成连续、安全的液货转运。
