带压差检测管路的立式过滤罐体

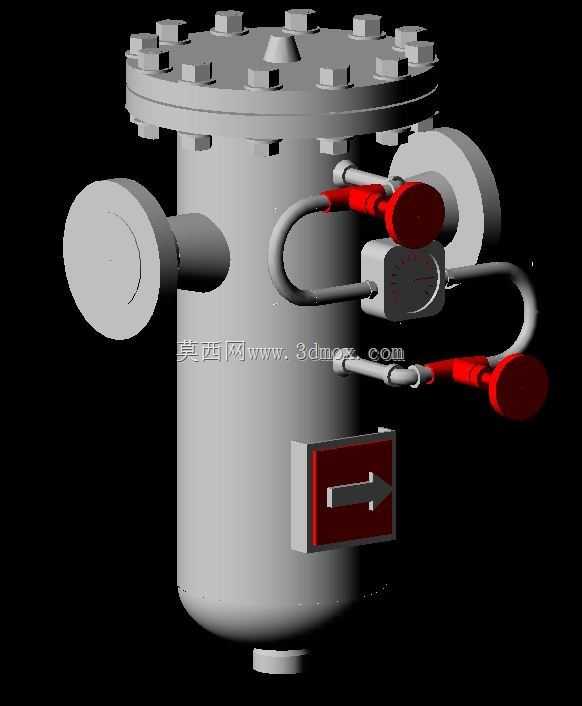

　　该模型呈现的是一台立式承压过滤装置，主体由圆柱形筒体、上封头、底部排污接口、侧向进出口以及外置检测管路组成，适用于液体或气体管路中截留固体颗粒、保护下游泵阀、仪表和换热设备。现场布置时，设备通常通过支脚或底部接口固定在支架上，两侧法兰与工艺管道对接，周围需要预留开盖抽芯、更换滤芯、操作阀门和观察仪表的空间。筒体高度决定滤芯安装长度，直径影响流通面积，进出口高度则直接关系到管道标高和支架开孔位置，因此在三维布置阶段应先核对设备中心线、法兰端面和检修通道，避免后期与桥架、栏杆或相邻管线发生干涉。

　　上盖采用周向均布螺栓压紧，适合需要定期开启检查的工况。建模时将封头、法兰、螺栓和螺母按圆周阵列布置，能够直观反映密封面受力状态，也便于校核扳手空间。外置弯管连接筒体上下腔，并在管路上设置阀门和检测元件，用于采集过滤前后压差；当滤芯堵塞、压差升高时，运维人员可据此判断清洗或更换时机。管路走向采用弯头避让筒体和侧出接口，红色手轮与执行部件突出显示，方便在总装模型中识别操作方向。

　　筒体侧面的红色箭头标识用于指示介质流向，虽然结构简单，但在工程模型中具有实际意义：进出口一旦反接，可能导致滤芯承压方向错误、排污效果下降或内部支撑失效。设计时应把流向标识作为外观特征保留，并与管道轴测图、PID流向保持一致。底部小接口可用于排污、放空或接压差管路，具体口径需结合滤芯形式、介质含固量和系统冲洗要求确定。

　　从结构思路看，这类过滤器的核心不是单纯建立一个封闭罐体，而是在承压壳体、滤芯容腔、密封快开结构、检测回路和安装边界之间取得平衡。筒体壁厚、法兰等级和螺栓数量需随设计压力、温度和介质腐蚀性调整；进出口位置可根据厂房管线做成侧进侧出、侧进底出或带夹套形式；检测管路也可替换为压差变送器、压力表组或自动排污阀。三维模型中保留这些接口和操作件，有利于管路专业提前完成碰撞检查，也方便采购、维护和安装人员理解设备构成。

　　在选型配合阶段，应重点确认滤芯最大外径与筒体内径的间隙、上盖提升高度、法兰螺栓分布圆以及阀门手轮距墙距离。若设备布置在狭窄橇座内，还需评估开盖时是否需要额外吊装点，检测管是否会阻碍通道，排污口是否能够接入收集系统。该模型把筒体、封头、法兰、螺栓、弯管、阀门和流向标识完整表达，可作为过滤系统布置、橇装设备设计和维护空间校核的参考结构。
