工业热力系统立式除氧罐体结构设计

　　在锅炉给水处理与热力管网配套场景中，溶解氧是造成管道、换热面点蚀与应力腐蚀的核心诱因，这类立式承压罐体正是通过热力除氧原理脱除给水中的溶解氧与其他不凝气体，从源头降低热力系统的腐蚀速率，延长锅炉、汽轮机、换热机组的全生命周期运行寿命。该类设备广泛应用于中小型热电厂、工业集中供热站、石化工艺给水单元以及厂区自备锅炉房，通常布置在除氧间高层平台，依靠重力向给水泵入口提供稳定正压水头，避免给水泵发生汽蚀故障。

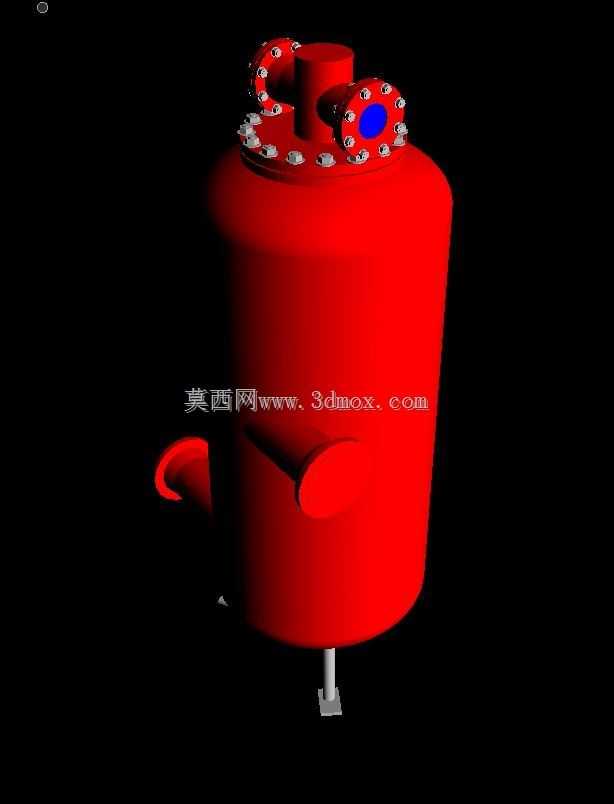

　　从结构功能分区来看，罐体上部设置了大尺寸人孔与多组工艺接管，人孔采用带颈法兰与均布螺栓紧固结构，满足定期检修时人员进入内部检查淋水盘、填料层的通行需求；顶部的排气口用于连续排出析出的氧气与不凝气，侧面的进水接口接入经过预热的软化水，进水端通常在罐内连接布水装置，将待处理水均匀洒落到下部的传热传质区域。罐体中下部的大口径接口为加热蒸汽入口，蒸汽从接口进入后与下落的水滴逆流接触，快速将水加热至对应工作压力下的饱和温度，此时水中溶解气体的分压力大幅降低，氧气从水中析出并随上升蒸汽从顶部排出。罐体下部的储水段兼具缓冲容积功能，能够平衡锅炉给水的瞬时流量波动，避免给水泵入口压力出现大幅脉动。

　　该三维结构在设计阶段优先考虑了现场安装与检修的操作边界：罐体底部采用单根支撑腿与方形地脚板结构，地脚板预留螺栓安装孔，可直接与混凝土基础上的预埋钢板通过地脚螺栓固定，支撑腿的高度设计预留了给水泵、进出口阀门与仪表的安装空间，无需额外搭建高位支架即可满足管路布置要求。罐体侧面的所有接管法兰均采用向外延伸的布置方式，法兰端面与罐体外壁保留足够的扳手操作空间，螺栓紧固时不会与罐体发生干涉；顶部人孔的开启方向避开了正上方的平台梁与管道，检修时可完全翻开人孔盖，无需切割周边管线。

　　外形比例上，罐体采用长径比适配热力除氧工艺的立式圆筒结构，上部椭圆封头与下部筒体等直径连接，整体重心落在底部支撑的中心区域，设备满水运行时的抗倾覆稳定性满足室内安装的载荷要求。筒体壁厚按照额定工作压力下的薄壁容器强度公式计算，同时预留腐蚀裕量，适配水处理工况下长期接触含氧水的使用环境；所有接管与筒体的连接位置均做了补强处理，降低开孔区域的应力集中系数。

　　在三维建模过程中，结构细节完全贴合实际加工逻辑：法兰面的螺栓孔采用圆周均布阵列，孔位公差匹配对应压力等级的法兰标准；人孔密封面的平面度、接管的伸出长度都按照工程制图规范设定，模型可直接用于生成工程图纸、核对安装干涉，也可作为热力系统三维布置设计中的设备族库文件，帮助设计人员在厂房布局阶段提前校验设备与平台、管线、起吊设施的空间匹配度，减少现场安装时的管线返工与位置调整工作量。
