工业管路对接夹持机械构件

　　该机械构件主要面向工业现场管路对接装配场景，在流体输送管线、自动化产线气路布设、小型工作站管路排布作业中承担对位夹持与临时固定作用。现场施工时，管路对接往往存在管口同轴度偏差、人工托举对位劳动强度大、薄壁管路易被夹伤变形等问题，该构件通过双侧夹持座与导向光轴的配合，可在对接过程中对两段管路施加稳定的径向夹持力，同时保留轴向微调余量，降低管口错边带来的密封失效风险。

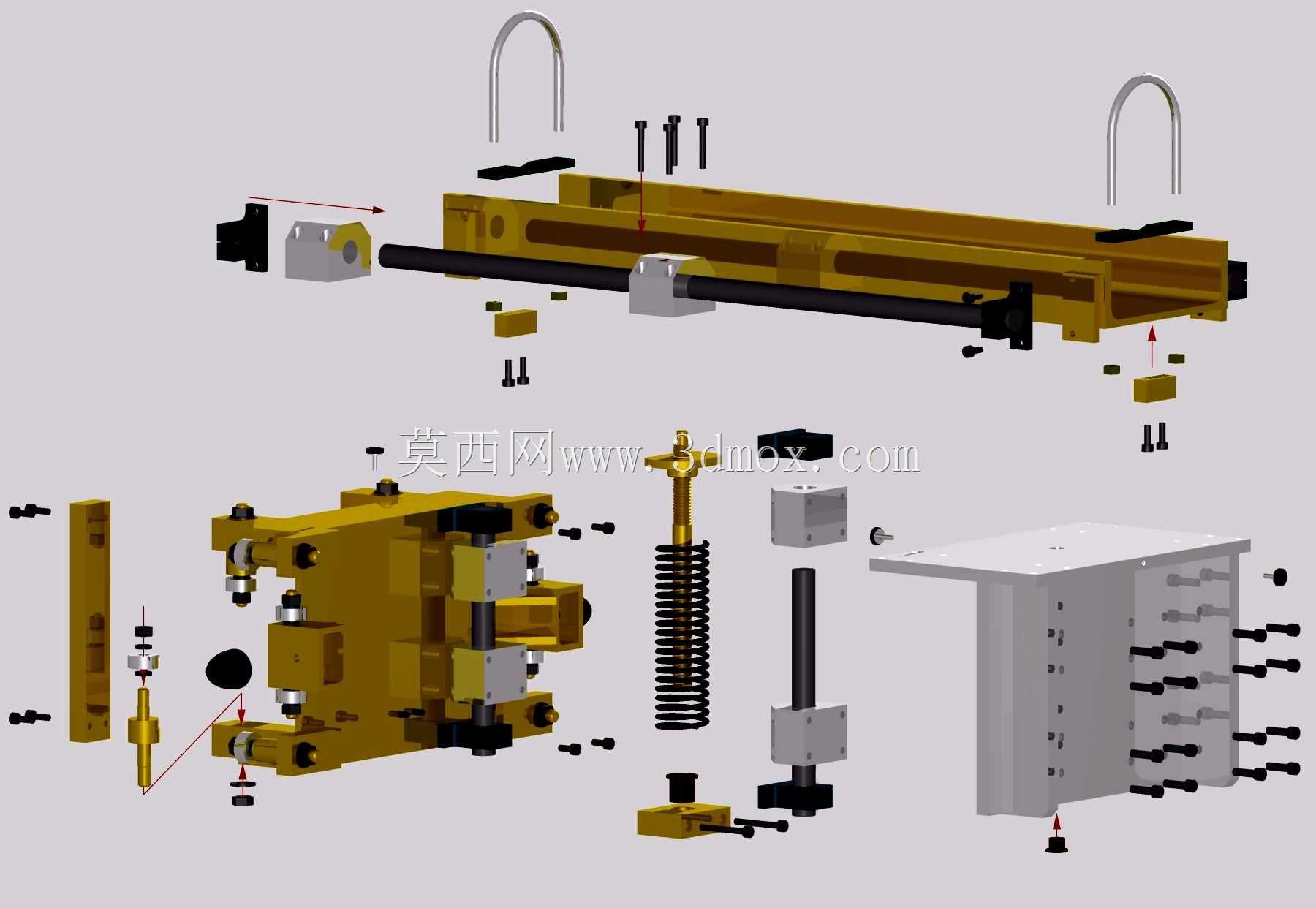

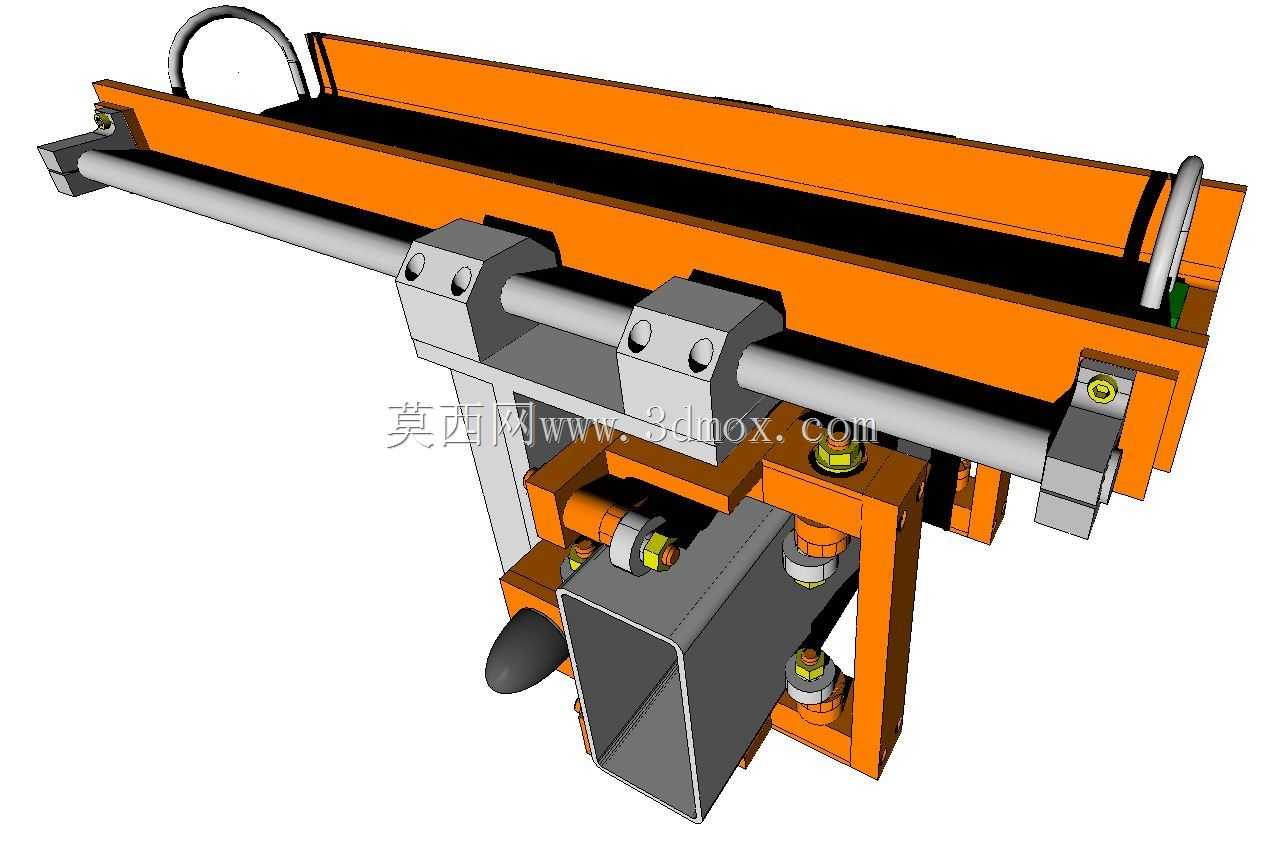

　　从功能结构来看，构件主体采用折弯板材拼焊成型的框架作为承载基体，框架上下层设置平行安装面，上层布置两根平行光轴作为导向支撑，光轴上装配两组可滑移的夹持块，夹持块通过锁紧螺钉实现位置锁定，可适配不同外径的管路装夹需求。框架底部设置方管承接位，可与现场标准化型材支架快速对接，侧面布置的调节手轮与锁紧螺栓配合，能够实现夹持位置的微量进给，避免管路对接时出现硬性磕碰。构件上多处采用带垫螺栓与防松螺母，在设备长期运行产生振动的工况下，可降低紧固件松脱概率，夹持接触面预留软质衬垫安装槽，装夹薄壁金属管或非金属管路时可通过加装衬垫分散夹持应力，减少管路表面压痕与变形。

　　设计过程中优先兼顾了装夹通用性与安装便捷性，导向光轴与夹持块的配合选用间隙配合公差，既保证夹持块滑动顺畅无卡滞，又将径向跳动控制在合理范围内，避免管路夹持后出现轴线偏斜。整体框架的受力点集中在底部安装面与光轴支撑座位置，板材折弯处设置加强翻边，在控制整体重量的同时提升框架抗扭刚度，避免夹持大口径管路时框架出现开口变形。构件的安装边界充分考虑了现场 retrofitting 改造需求，底部安装孔采用长圆孔设计，可补偿支架安装时的孔位偏差，无需对原有支架进行二次加工即可完成装配。

　　从实际使用维度来看，该构件既可以作为管路预制车间的临时组对工装，也可固定在自动化产线的管路接驳工位，配合输送机构完成管路自动上料后的对位锁紧。相较于传统的焊接式固定管托，该构件的可调节结构能够覆盖一定范围内的管径变化，减少车间内不同规格管托的备件数量。夹持块的滑移行程覆盖常规中小管径管路的装夹范围，光轴两端设置限位挡圈，可防止夹持块在调节过程中脱出轴体。构件外露的传动与调节部位均做了倒角处理，无尖锐棱角，避免现场操作人员调试时被划伤。

　　在结构细节处理上，框架上的螺栓过孔均预留足够的扳手操作空间，日常维护时无需拆解整体框架即可完成紧固件的复紧与易损件更换。夹持块与管路接触的型面采用圆弧过渡设计，装夹时应力分布更均匀，针对不同材质的管路，只需更换对应内径的夹持块即可快速切换适配工况，无需更换整个构件主体。底部方管承接位的尺寸匹配通用工业铝型材与碳钢方管规格，可通过螺栓或焊接两种方式与支架连接，适配不同现场的安装条件。整体结构没有复杂的传动部件，故障率低，对现场维护人员的技术要求较低，适合在长时间连续运行的产线工位中使用。
