U型螺栓式管道紧固夹持支座

　　该夹持支座采用U型弯管螺栓配合两块矩形承压垫板的结构形式，主要用于圆形管路在设备框架、墙面预埋板或钢结构梁面上的固定。现场管路敷设时，液压站、冷却水路、气动气源支管及仪表引压管都需要在跨距之间设置约束点，以削弱泵阀启停造成的水击振动，避免焊口或卡套接头长期受交变载荷而产生疲劳裂纹。这种支座把U型螺栓跨搭在管子外壁，两端穿过安装基础后由螺母锁紧，结构简单，装拆方便，在中小管径的水平或垂直管段上使用较多。

　　从受力角度看，上垫板直接压在管顶附近，下垫板位于安装面背面或螺母侧，两块垫板把螺栓预紧力分散到更大接触面积上，可降低局部压痕。U型圆弧与管壁贴合后，既限制管子沿径向跳动，也能在一定程度上约束轴向窜动；若管路存在热伸长，应在布置时预留导向或滑动间隙，不能把所有管夹都锁成刚性固定点。设计时需要根据管径、壁厚、工作压力和振动等级确定螺栓规格，预紧力过小会导致管夹松动，过大则可能把薄壁管夹扁，尤其对铜管、铝管和塑料衬里管更要控制扭矩。

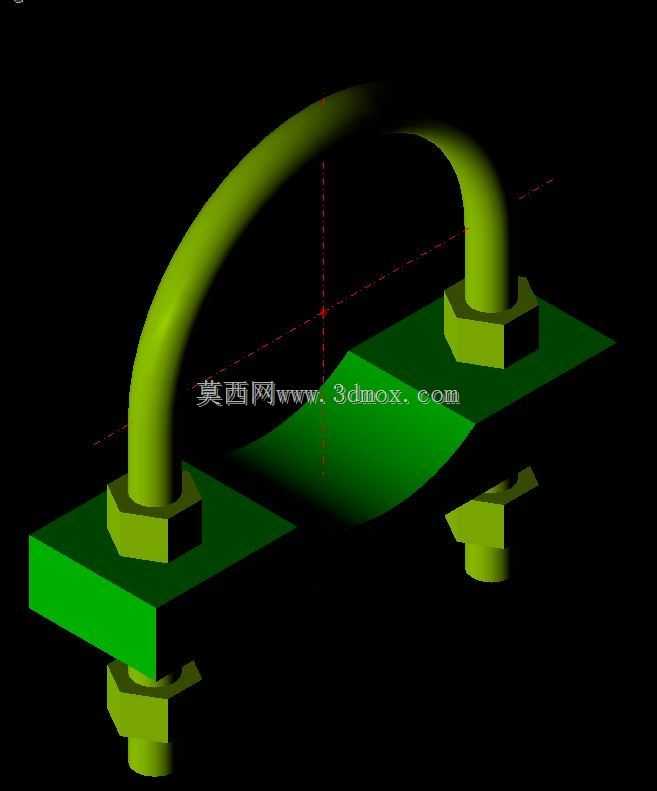

　　建模过程中，圆弧半径应与被夹持管子的外径匹配，U型螺栓两段直杆保持平行，端部螺纹长度要满足垫板厚度、螺母高度以及防松垫圈的叠加要求。垫板开孔中心距必须与U型螺栓跨距一致，孔边到板边留有足够边距，避免锁紧时垫板开裂或发生明显弯曲。垫板外形可根据安装空间做成方形或长方形，底面与基础贴合，必要时在垫板与管壁之间增加橡胶垫，以起到隔振、补偿公差和保护表面涂层的作用。

　　安装边界方面，模型需要明确管子中心线到支承面的高度、U型螺栓内宽、垫板长宽和厚度、通孔直径以及螺纹伸出长度。若在槽钢或设备面板上开孔，孔位应避开焊缝和折弯圆角；多排管路并排布置时，还要核对相邻管夹扳手空间，保证螺母能够顺利装入并施加扭矩。对于经常维护的管路，这种结构比焊接式管卡更灵活，松开螺母即可调整管线高度或转动角度，检修后重新锁紧即可恢复约束。

　　在不同工况下，材料选择差异明显。普通水气管路可采用碳钢螺栓配碳钢垫板，表面做镀锌或涂漆处理；腐蚀环境中则需要不锈钢件或增加防腐衬垫。若用于仪表测量管路，夹持点不应靠近敏感元件取源口，以防装配应力传递到传感器接口。模型把U型螺栓、六角螺母、垫板和被夹持管道的装配关系完整表达出来，能够直接用于干涉检查、安装示意和工装选型讨论。
