异型截面空心金属结构件设计

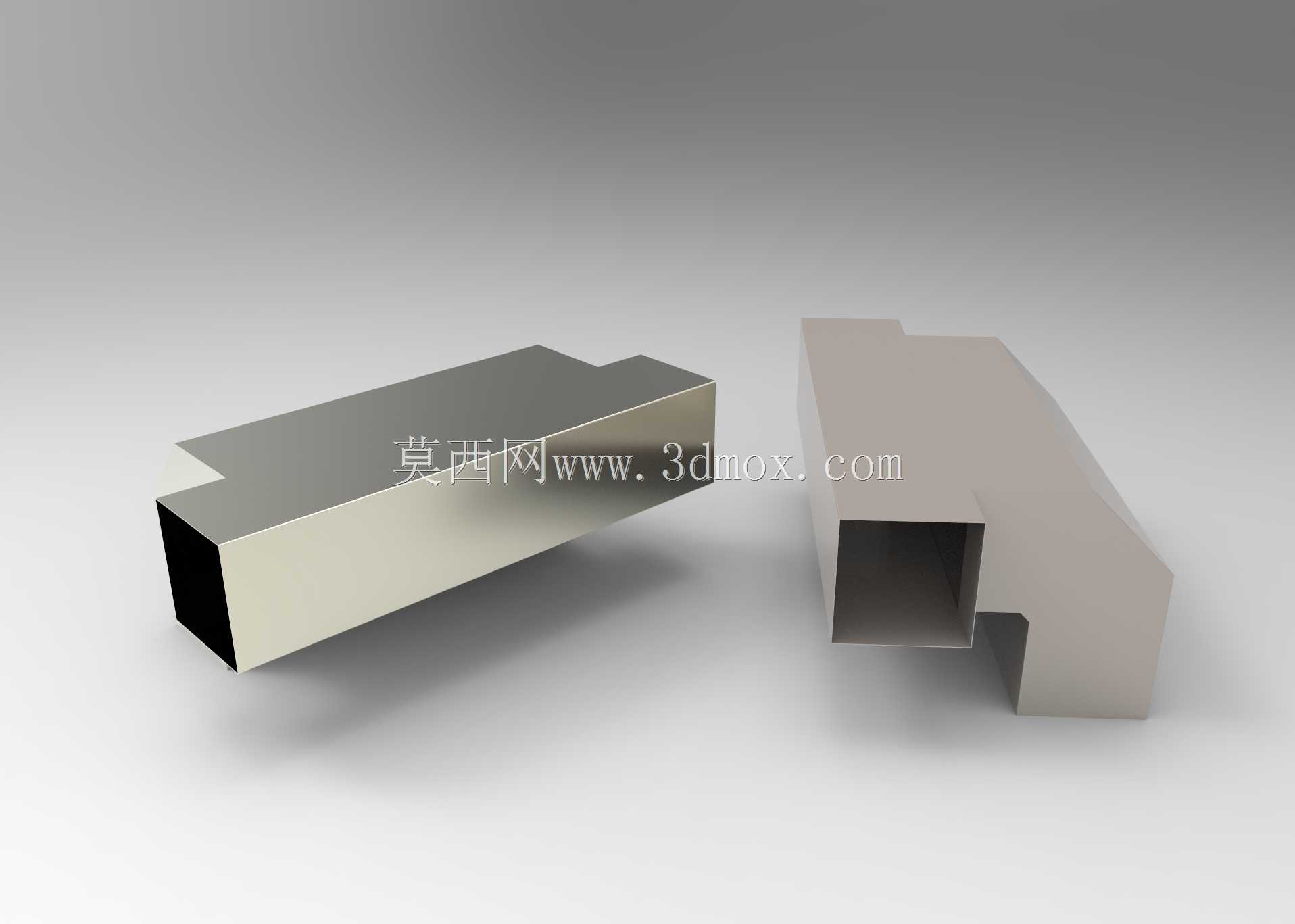

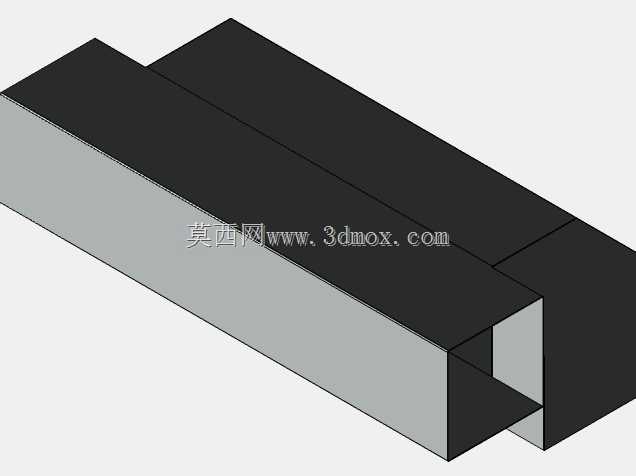

这类异型截面空心金属构件，常应用在设备框架的边角衔接、防护栏的异形转接、输送线侧边的导向支撑等场景，替代传统焊接拼接的直角构件，减少现场焊接工作量，同时保证衔接位置的结构强度与外观一致性。构件采用空心薄壁结构设计，在满足支撑载荷要求的前提下，大幅降低自身重量，减少对安装基座的载荷压力，同时空心内腔可预留穿线空间，方便设备布线时线缆从构件内部穿过，避免线缆外露造成的剐蹭、老化风险。从结构设计来看，构件主体采用等壁厚设计，弯折位置做了圆弧过渡处理，避免应力集中导致的受力断裂，一端的开口截面做了公差收窄处理，可与同规格的标准型材直接套接，不需要额外加工连接法兰，套接后通过侧面的顶丝孔或者焊接点位即可完成固定，安装效率比传统拼接方式提升近四成。构件的非对称凸起结构，是为了适配安装位置的避让需求，在设备紧凑布局的场景下，该凸起可避开相邻的传动部件、管线布局，不需要额外调整周边部件的安装位置，降低整体设备的布局改造成本。外形尺寸上，构件主体长度可根据实际安装需求裁切，基准截面的外轮廓尺寸适配常规40系列、50系列工业型材的安装边界，安装孔位可根据实际固定需求在平面区域二次加工，不会破坏构件的整体结构强度。这类构件在设计时优先考虑了加工可行性，可通过冷拔成型、钣金折弯焊接两种工艺实现批量生产，冷拔工艺适合大批量标准化生产，构件整体一致性好，焊缝少；钣金折弯焊接适合小批量定制场景，可灵活调整截面尺寸，不需要开模，缩短定制周期。构件的端面做了平齐处理，安装时可与相邻构件的端面完全贴合，不存在拼接缝隙，在有防尘、防水要求的设备场景下，贴合面加装密封胶条即可满足防护等级要求，不需要额外做密封处理。在实际选型使用时，需要根据承载的静载荷、动载荷数值选择对应壁厚的构件，常规轻载场景选用1.5mm壁厚即可满足需求，重载冲击场景则需要选用3mm及以上壁厚的规格，同时在套接位置增加定位销，避免长期受载后出现套接移位的问题。
