多工位旋转联动指挥执行机构结构

项目分类:3D模型 发布时间:2021-09-18 ID:277286
  • 多工位旋转联动指挥执行机构结构
  • 多工位旋转联动指挥执行机构结构
  • 多工位旋转联动指挥执行机构结构
  • 多工位旋转联动指挥执行机构结构
  • 多工位旋转联动指挥执行机构结构
  • 多工位旋转联动指挥执行机构结构
  • 多工位旋转联动指挥执行机构结构
  • 多工位旋转联动指挥执行机构结构

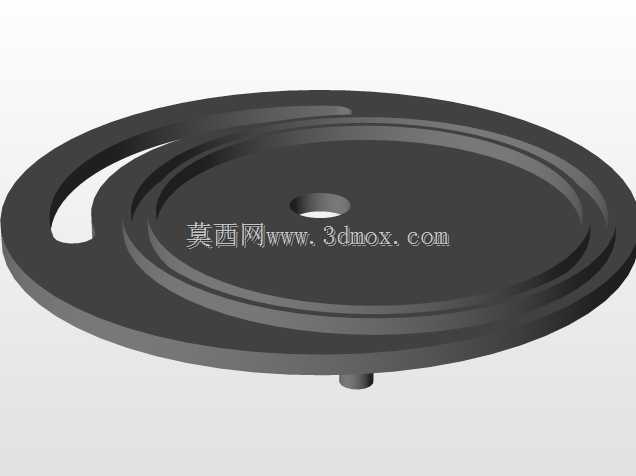

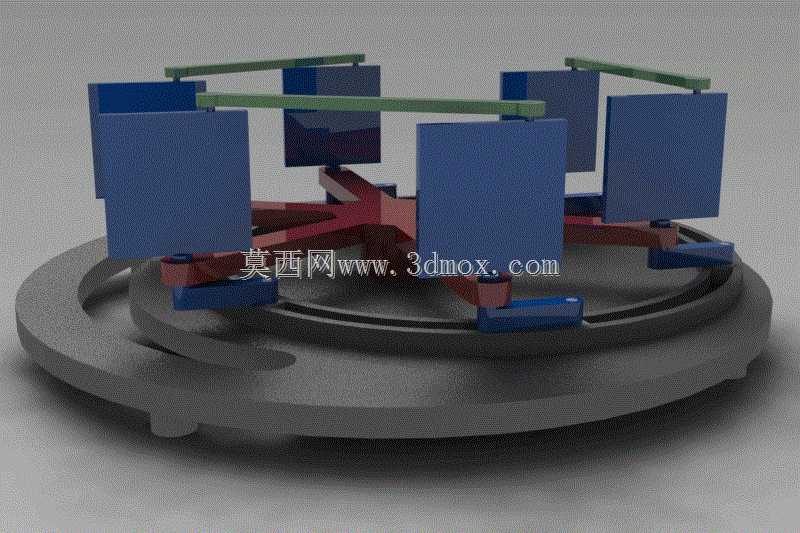

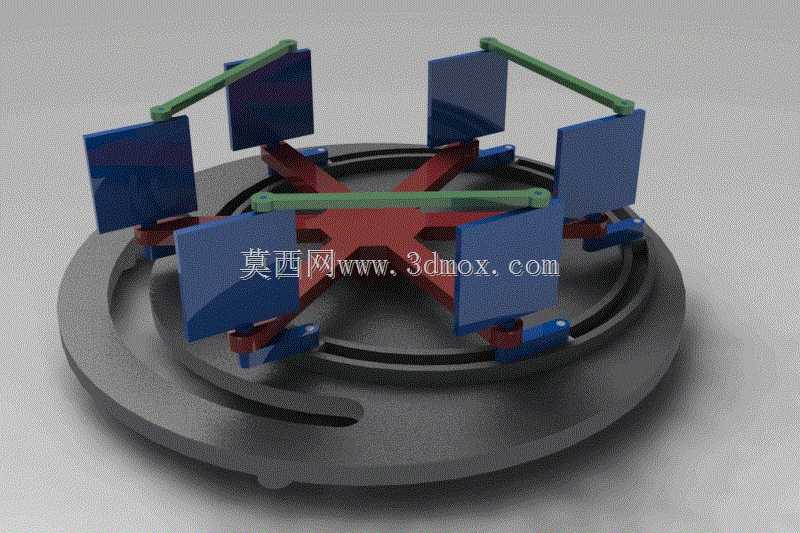

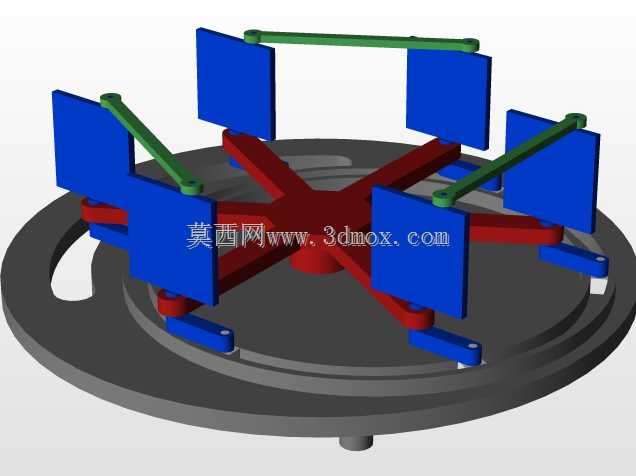

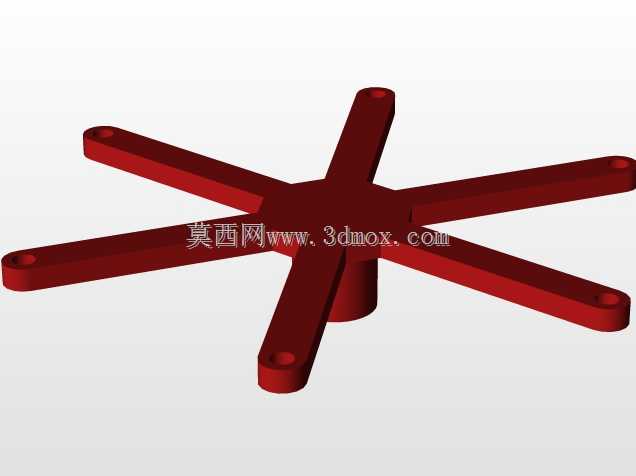

该类旋转联动执行结构常应用于多工位同步作业的自动化产线工位切换、展示台同步姿态调整、小型分拣设备的料位换向场景中,核心作用是通过单动力输入实现周向均匀分布的多个执行端同步完成既定角度的摆动与旋转复合动作,无需为每个工位单独配置驱动源,大幅降低多工位设备的动力成本与控制复杂度。从结构设计逻辑来看,底部采用带环形导向槽的圆盘基座作为整体承载基础,基座的环形槽承担所有上部组件的径向限位与旋转导向作用,槽道的截面尺寸与上部滑动副的配合公差控制在H7/g6区间,既保证旋转过程无卡滞,也能避免间隙过大导致的工位定位偏差。基座中心设置十字交叉布置的主传动臂,传动臂与中心输入轴采用键连接传递扭矩,每个传动臂末端通过铰接副连接独立的工位安装板,安装板背部设置的滑动销嵌入基座环形导向槽内,同时相邻工位安装板之间通过等长的绿色联动杆形成闭环约束,当中心轴带动主传动臂旋转时,滑动销沿导向槽的轨迹运动,配合联动杆的长度约束,带动每块安装板在随整体绕中心公转的同时,自身完成设定角度的姿态翻转,实现所有工位动作完全同步。在安装边界设计上,基座底部预留三个均匀分布的安装凸台,凸台上设置通孔用于与设备机架通过螺栓锁紧,安装基准面的平面度公差要求控制在0.02mm以内,保证整体旋转时的端面跳动量满足工位作业精度要求;上部工位安装板的安装面预留标准螺纹孔阵列,可适配不同功能的作业端头,比如吸盘、夹具、展示载台等,无需额外加工转接板。结构的运动轨迹经过反复校核,导向槽的曲线段采用渐开线与圆弧过渡组合的形式,避免运动过程中出现死点,铰接副处均采用自润滑衬套,减少长期运行的磨损量,联动杆的两端铰接点距离经过精确计算,保证每个工位的摆动角度误差控制在±0.5°以内,满足多数轻载多工位作业的精度要求。这类结构相比传统的槽轮分度机构,可在连续旋转过程中同步实现工位姿态调整,不需要停顿分度,适合连续运转的高速产线场景,整体结构没有复杂的异形零件,所有杆件、基座、安装板均可采用常规铣削、线切割工艺加工,加工成本低,后期维护仅需定期在铰接点补充润滑脂即可,适配电子元器件分拣、产品多面外观检测、文创产品动态展示台等多种场景的结构需求。
