便携式户外露营黄铜燃油炉具结构设计

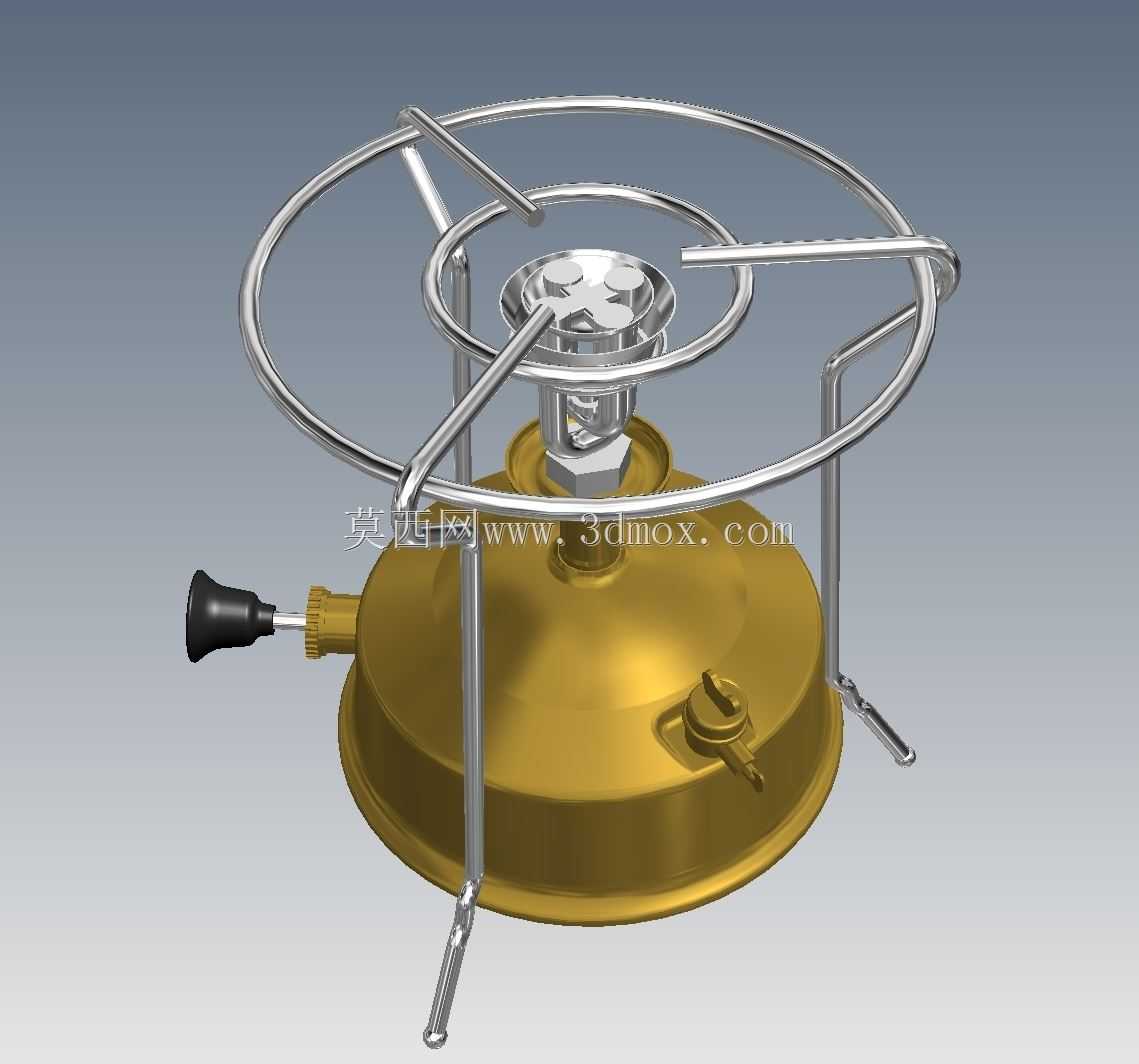

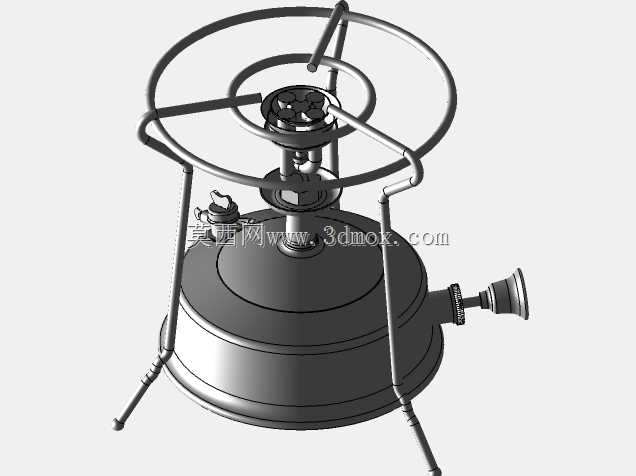

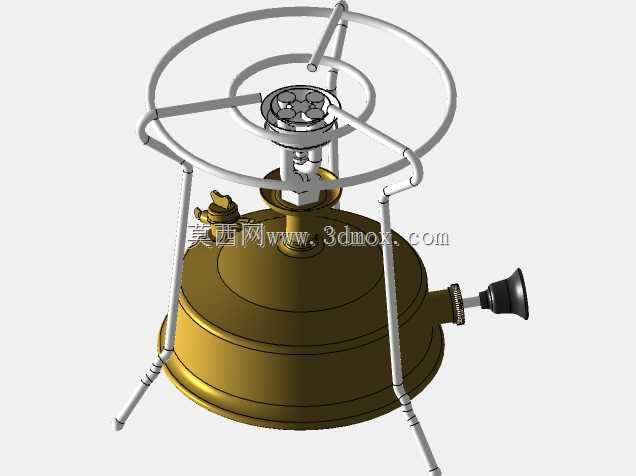

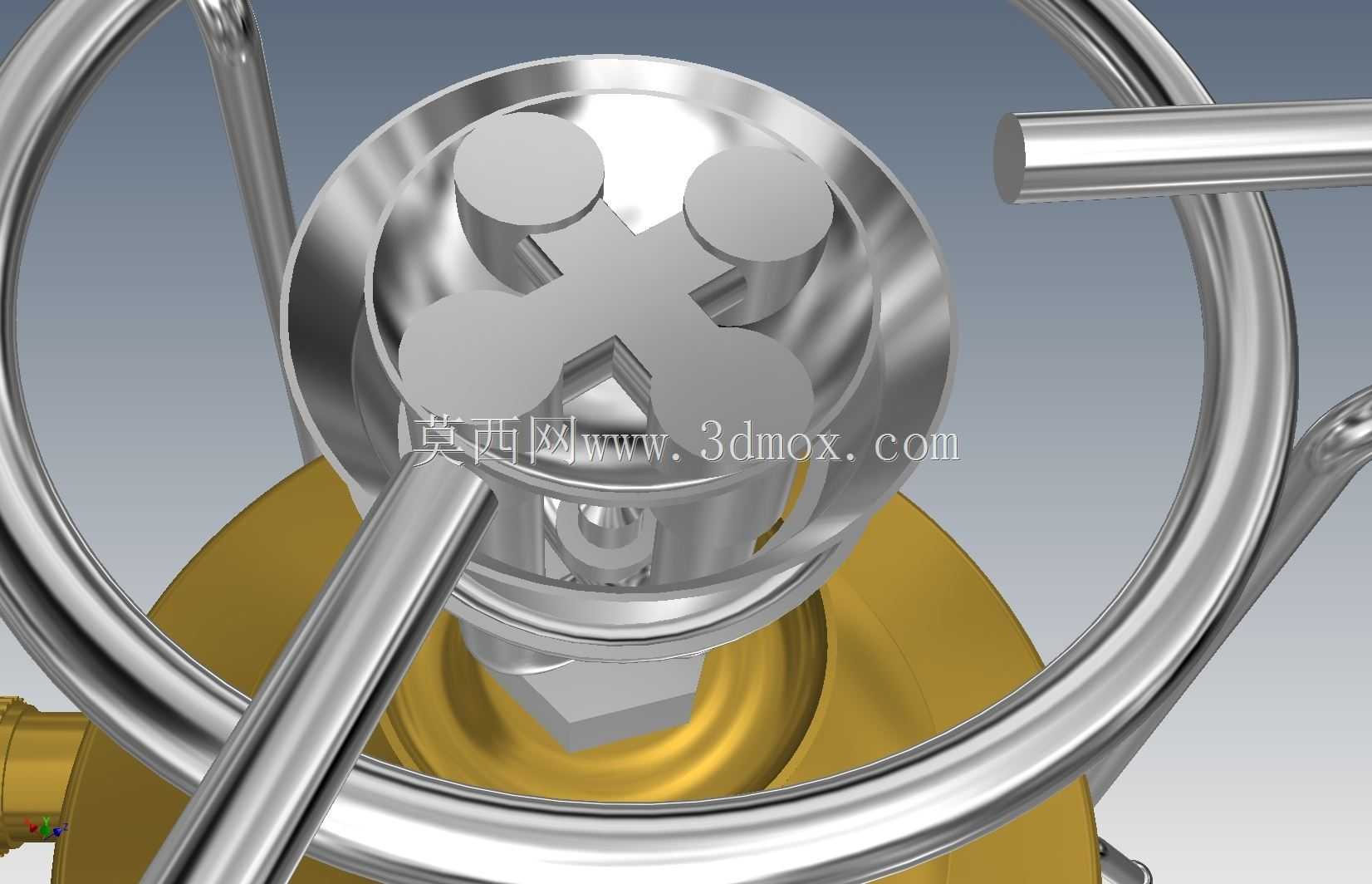

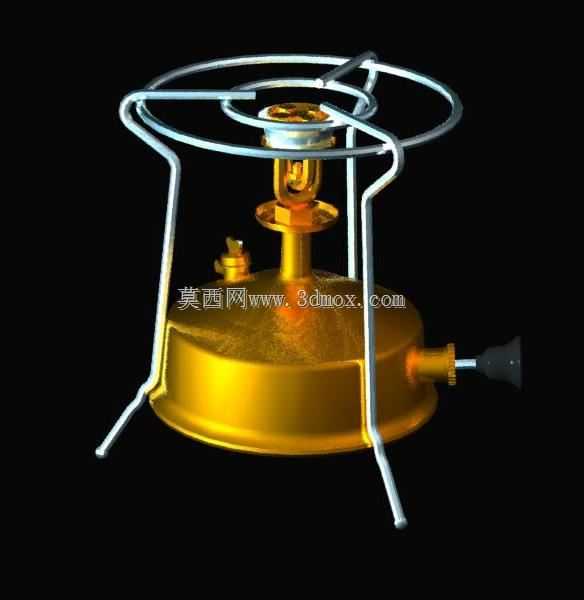

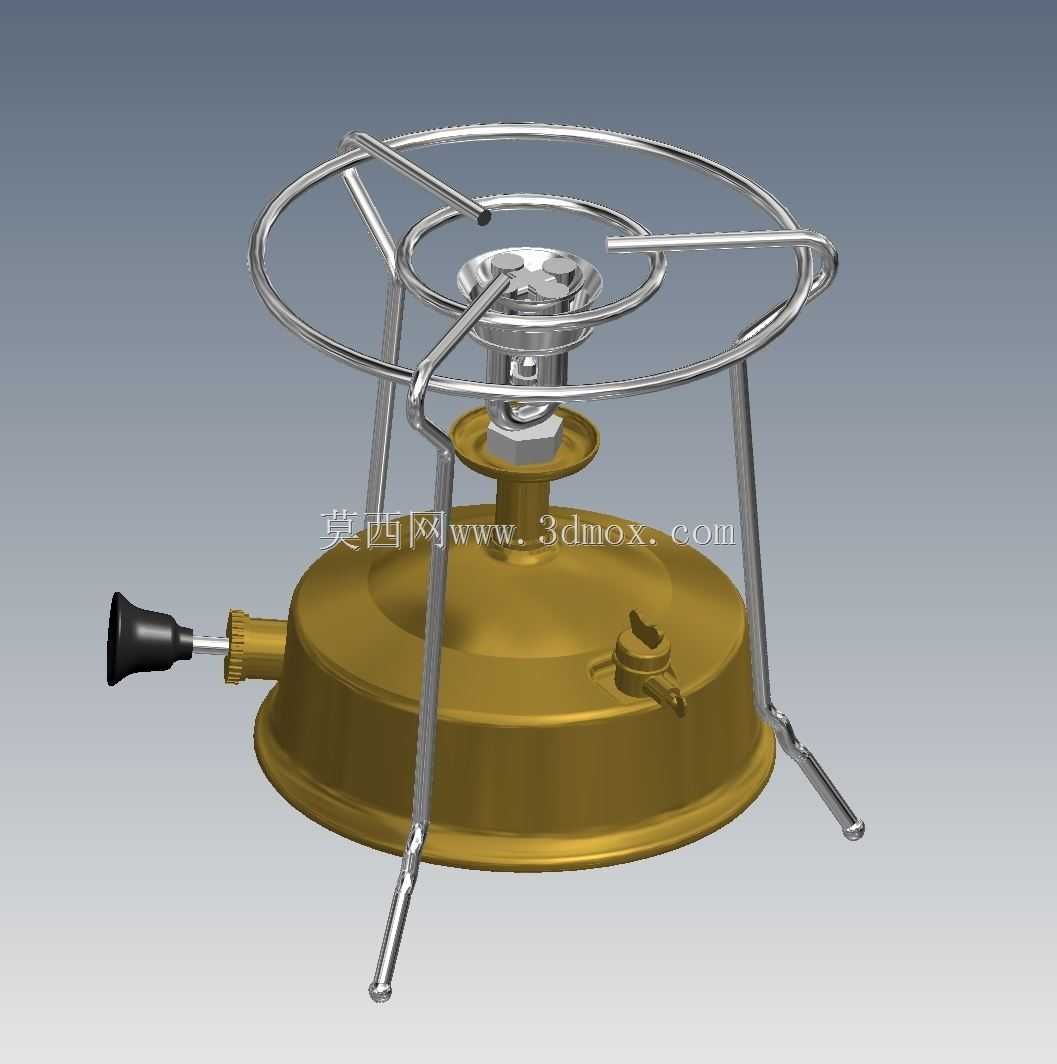

这款便携炉具的三维结构设计，核心围绕户外无外接气源场景下的单人至双人炊事需求展开，整体采用一体式集成布局，将储油腔体、燃烧器、支撑结构做了高度整合，避免分体式部件易丢失、装配繁琐的问题。炉体底座采用旋压成型的黄铜腔体，一方面利用黄铜的耐腐蚀性适配液态燃料长期存储的需求，避免普通钢材腔体易锈蚀堵塞油路的问题，另一方面黄铜的导热特性可在燃烧过程中对腔体内部燃料做适度预热，提升低温环境下的燃料气化效率，减少高海拔区域使用时的燃烧断火概率。油路调节旋钮设置在底座侧方，采用锥面密封结构，旋转行程对应燃料供给量的线性调节，可实现从微火保温到大火煮沸的火力区间覆盖，旋钮末端做防滑滚花处理，佩戴户外防护手套时也可精准操作。底座侧方的加注口采用翻盖式密封结构，内置耐油橡胶密封圈，加注燃料后闭合即可避免运输过程中燃料渗漏，同时预留微小通气孔平衡腔体内外气压，保证燃料供给顺畅。支撑结构采用三根可折叠的金属支腿，展开后支腿末端的防滑脚垫可在草地、岩石、木质桌面等不同接触面形成稳定支撑，支腿折叠后可完全贴合炉体侧壁，收纳后整体可放入直径12厘米、高度10厘米的收纳袋内，整体负重控制在合理区间，适配徒步、露营、应急救灾等场景的携行需求。上部的锅架采用双层环形金属丝结构，下层小直径环贴合燃烧器头部，约束火焰扩散范围提升热效率，上层大直径环可适配直径12厘米至20厘米的炊具，架体的三根径向支撑筋做了向上的翻边处理，避免炊具放置时出现侧滑。燃烧器头部采用预混式结构，燃料从喷嘴喷出后在引射管内与空气充分混合，再经火盖的均布火孔流出燃烧，可减少黄焰与积碳产生，提升燃烧充分性。设计过程中重点校核了支腿展开后的支撑稳定性，当炊具满载重量达到5千克时，整体结构的倾覆角度大于30度，满足户外非平整地面的使用安全要求，同时对油路密封结构做了公差匹配，保证各活动连接部位在-10℃至40℃的环境温度区间内无渗漏，各活动铰接部位的间隙控制在0.2毫米以内，避免长期使用后出现支架松动的问题。
