双立板镂空式设备安装金属承载支架

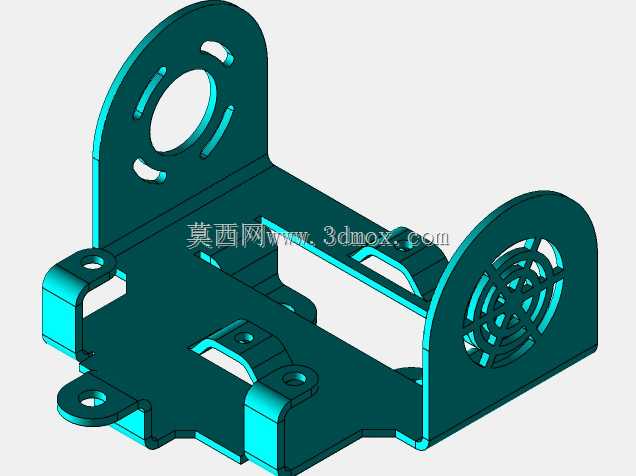

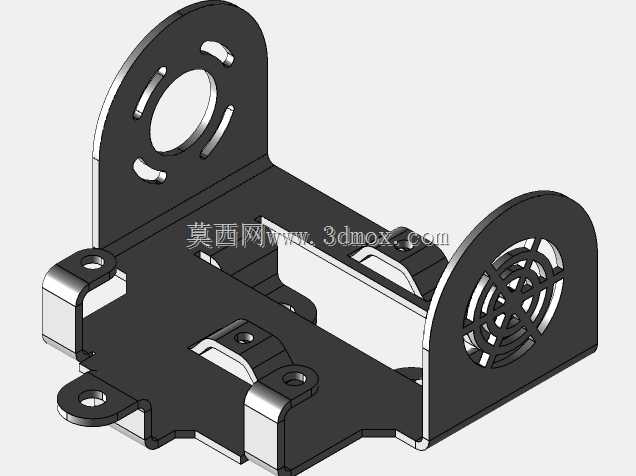

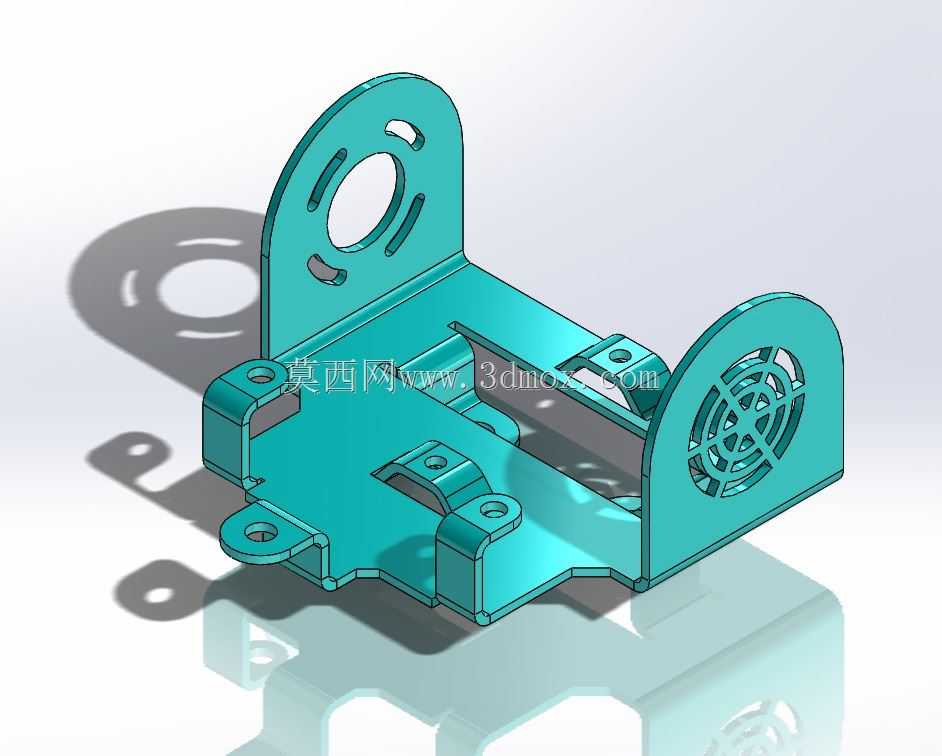

这款金属承载支架主要面向小型机电设备的内置安装场景，常见于桌面级小型传动装置、微型动力模组、智能小车动力舱这类需要同时固定动力部件与控制元件的装配场景，承担核心承载与部件定位的作用。从结构设计来看，底座采用一体化钣金弯折成型工艺，底板上预留了多组不同规格的安装孔位，孔位间距经过适配校准，既可以匹配常规M3、M4规格的紧固件，也能兼容部分带定位柱的模块化元件，避免装配时出现孔位错位需要二次扩孔的问题。两侧的立板并非简单的垂直弯折结构，立板上开设的大尺寸圆孔是为动力输出部件的轴端预留的穿设空间，圆孔周边的弧形镂空槽一方面可以减轻整体构件重量，降低材料消耗，另一方面也能为动力部件运行时产生的热量留出散溢通道，避免局部热量堆积加速周边塑胶元件老化。右侧立板上的格栅状镂空结构，正对配套散热风扇的安装位，能够在不降低立板结构强度的前提下，最大化通风面积，保障风冷散热的气流顺畅通过。设计过程中针对安装边界做了多重考量，底板边缘的弯折翻边高度控制在5mm以内，既能够提升底板的抗形变能力，避免长期承重后出现底板下凹变形的问题，也不会占用过多的垂直安装空间，适配内部空间紧凑的小型设备腔体。立板与底板的衔接处做了加强压筋处理，不需要额外焊接加强筋就能满足常规负载下的结构强度要求，减少加工工序的同时也避免焊接变形带来的装配公差问题。底板上的几处凸起定位台，是为配套的电路板、传感器模块预留的安装基准，装配时可以直接将元件卡在定位台之间，减少定位校准的时间，提升批量装配的效率。整体结构没有多余的冗余设计，每一处开孔、弯折、镂空都对应实际的装配或功能需求，既兼顾了钣金加工的工艺可行性，减少折弯、冲压过程中的废品率，也充分考虑了终端装配时的操作便利性，不需要额外制作辅助工装就能完成部件的快速组装。立板的高度经过匹配计算，能够保证安装在两侧立板之间的动力部件与底板之间留出足够的走线空间，避免线路被挤压破损，同时也能让动力部件的运转振动不会直接传递到底板上的敏感元件，起到一定的隔振缓冲作用。
