小型角式针型截止阀结构设计

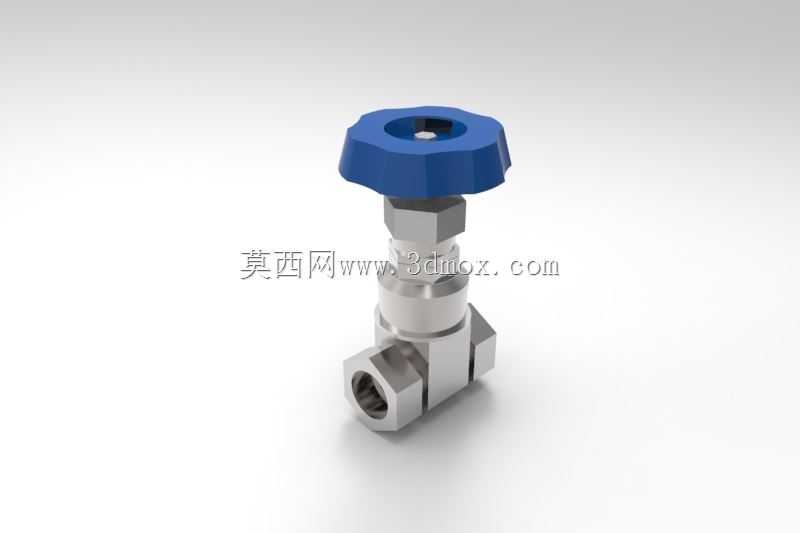

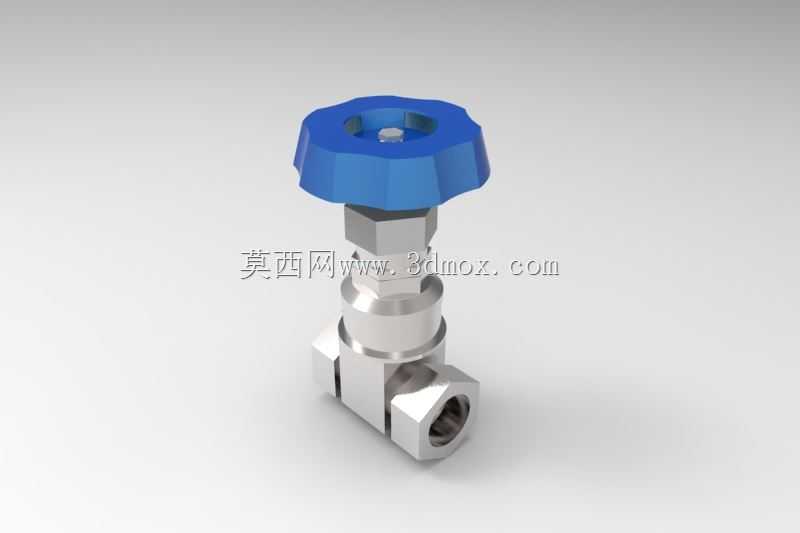

这款角式结构的针型截止阀，主要应用在小通径直管路的流体通断控制场景，常见于实验室气路、仪表测量管路、小型液压试验台的支路管控环节，适配低压常温的洁净流体输送工况，可实现管路介质的精准截断与微流量调节，相比直通式阀件更适合管路转角位置的紧凑安装，无需额外加装弯头转接，能有效缩减管路排布的占用空间。从结构设计逻辑来看，阀体采用整体锻造后机加工的成型思路，进出口为内螺纹连接接口，呈90度直角排布，介质从侧方接口进入阀腔，向上流经阀瓣与阀座的密封配合面后，从上方接口流出，流道转折处做了圆弧过渡处理，减少介质流动时的局部阻力损失，避免杂质在转角位置淤积卡滞。阀杆与阀体之间采用多级填料密封结构，搭配压紧螺母实现密封预紧力的可调，长期使用出现密封泄漏时，无需拆解整个阀件，只需适当拧紧压紧螺母即可补偿填料磨损量，降低现场维护的操作难度。顶部的手轮采用防滑多边形外缘设计，增大手动操作时的摩擦力矩，无需借助额外工具即可完成阀门的启闭操作，手轮与阀杆之间通过扁方结构传递扭矩，配合顶部的锁紧挡圈防止操作过程中手轮脱出。从安装边界来看，该阀件整体轴向尺寸紧凑，进出口螺纹规格适配常规小通径仪表管路，安装时需预留手轮操作的圆周空间，保证手动操作时不会与周边管路、支架发生干涉，阀体底部的平面结构可作为安装定位基准，方便在阀架或安装板上做固定支撑，避免管路振动导致阀件接口受力变形。密封副采用金属锥面配合设计，阀瓣头部为针状锥形结构，与阀座的锥形密封面形成线密封配合，相比平面密封结构所需的密封压紧力更小，手动操作力矩更低，同时能实现微开度下的流量精准控制，适合需要精细调节介质流量的测量管路场景，阀杆的升降行程做了限位设计，全开位置时阀瓣不会完全脱离阀座导向区域，避免操作过度导致阀瓣偏磨影响密封性能。
