重型便携式户外作业熔炉结构设计

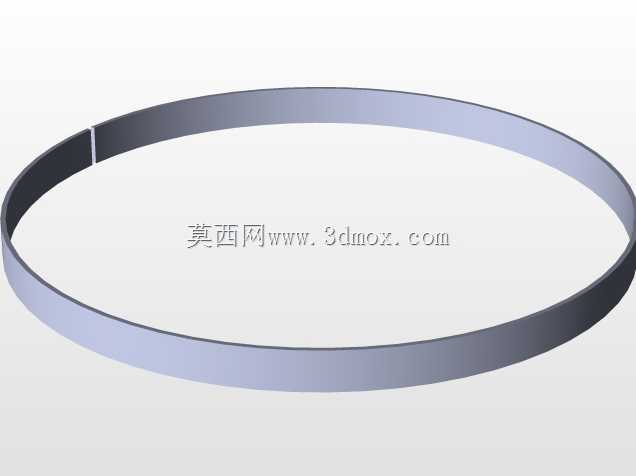

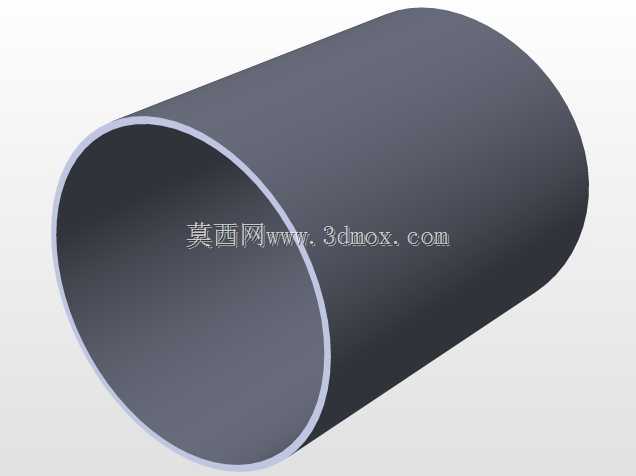

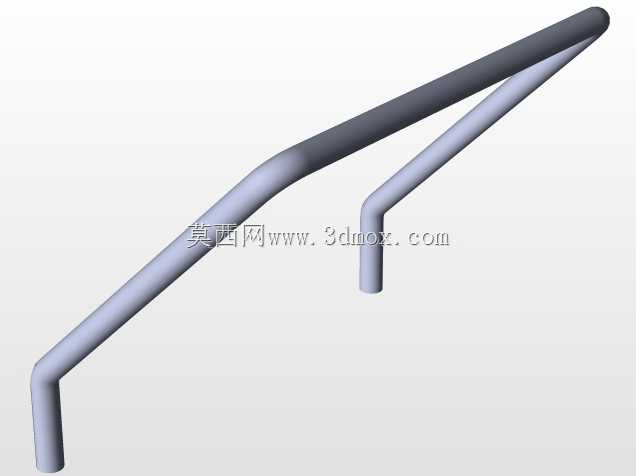

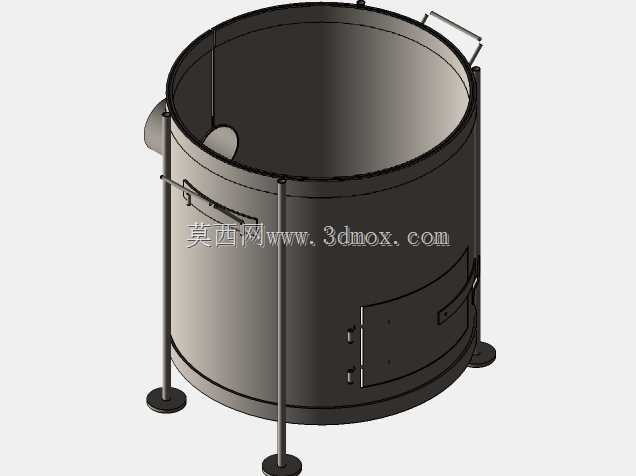

这款重型便携式熔炉主要面向野外小型金属熔炼、工件局部加热、户外维修热加工等场景设计，适配无固定工业加热设施的流动作业需求，可满足小批量有色金属熔化、小型工件淬火热处理、废旧金属回收重铸等实际作业要求。整体采用立式圆筒形炉体结构，相比方形炉体拥有更均匀的热场分布，筒壁采用等厚薄壁设计，在保证结构强度的同时尽可能控制整体重量，适配单人短距离转运的便携性要求。炉体侧面设置对称式提手结构，提手与炉壁连接位置做了隔热间隙设计，避免作业过程中高温传导至握持部位造成烫伤，提手采用弯折圆钢成型，承重冗余量满足满料状态下的双人抬运需求。炉体底部设置三根均匀分布的支撑立柱，每根立柱底部配置圆形防滑脚垫，安装时无需额外浇筑固定基础，直接放置在平整硬质地面即可保证作业稳定性，支撑立柱的高度预留了底部通风与落灰空间，同时让炉体底部与地面形成足够隔热间距，避免高温烘烤引燃地面易燃物。炉体下部侧方开设加料与清渣两用炉门，炉门采用侧开铰接结构，配套锁扣可实现炉门的密闭锁紧，减少作业过程中的热量散失，炉门开口尺寸适配小型加料器具与清渣工具的操作空间，无需完全开启炉盖即可完成补料、掏渣操作，降低作业过程中的热损耗与高温灼伤风险。炉体顶部为敞口设计，可适配不同规格的坩埚放置，敞口边缘做了卷边强化处理，避免长期高温使用后筒口出现变形翘曲，顶部边缘预留的卡扣位可适配配套炉盖安装，实现保温焖烧作业需求。建模过程中对炉壁的圆弧过渡、支撑件的焊接连接位置、铰接部件的活动间隙都做了符合实际加工工艺的处理，未做过度的工艺简化，结构件的壁厚选型、连接位置的加强处理都参考了实际同类型便携熔炉的工程经验，整体安装边界控制在直径八百毫米、总高一千毫米范围内，作业时所需的周边安全预留空间不小于一米，可适配常规户外作业场地的摆放要求，支撑脚的高度设计也预留了底部接灰盘的安装空间，用户可根据实际作业需求选配辅助配件。
