车床用螺纹攻丝弹簧加载辅助工装

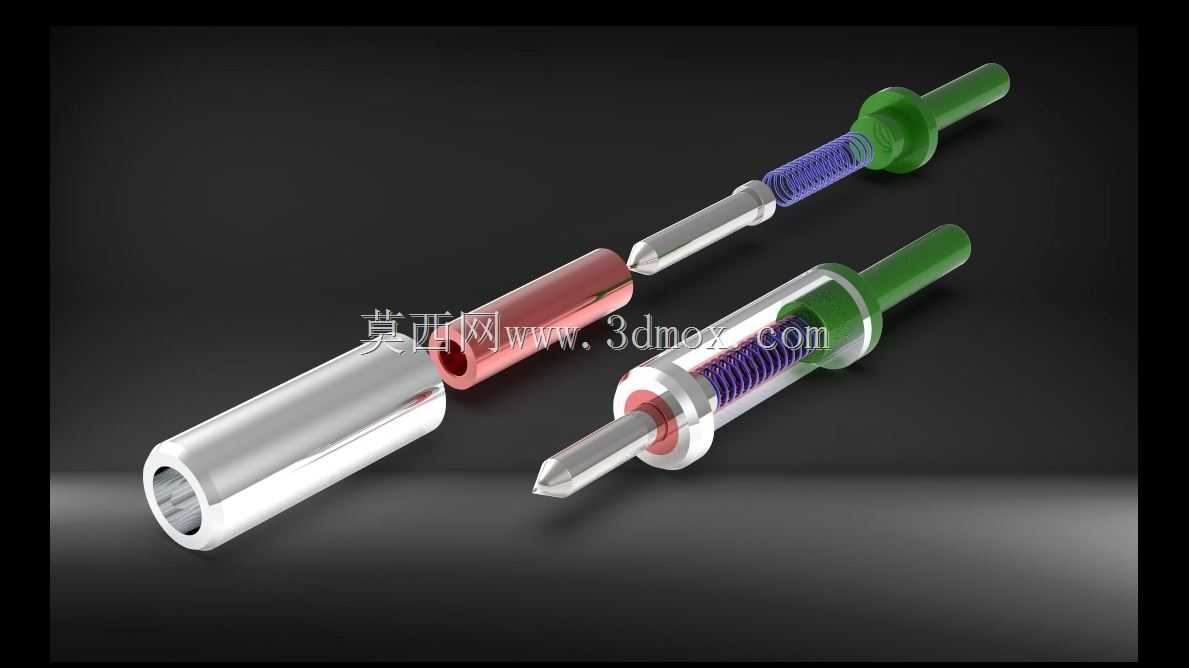

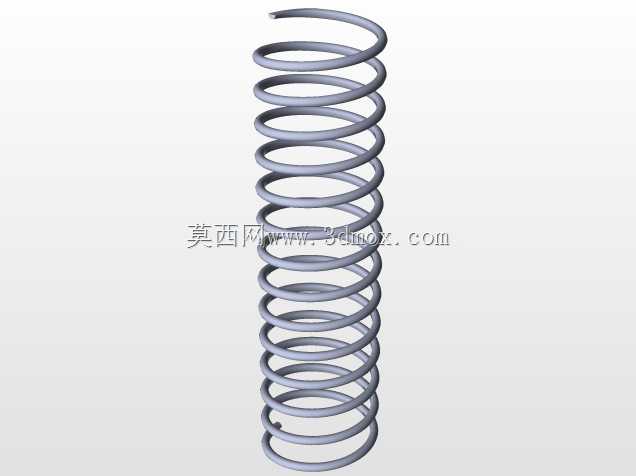

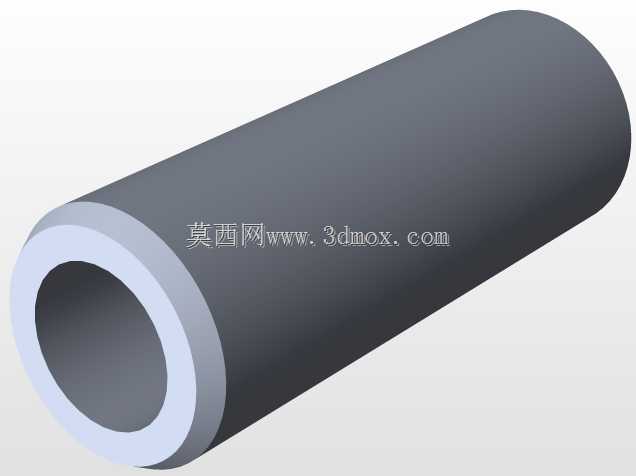

在普通车床的小批量螺纹加工场景里，经常会遇到手动进给攻丝时进给量与丝锥螺距不匹配的问题，轻则导致螺纹牙型破损、丝锥崩齿，重则造成工件报废，这套弹簧加载的辅助工装就是为解决这类现场加工痛点设计的。整套工装采用同轴分体式结构，核心的弹性加载单元内置圆柱螺旋压缩弹簧，能够在攻丝过程中提供恒定的轴向浮动补偿量，不需要操作工人精准控制尾座进给速度，丝锥会顺着自身螺距自动跟进，大幅降低普通车床手动攻丝的操作门槛。从结构组成来看，工装分为夹持连接段、弹性缓冲段、丝锥装夹段三个部分，外侧的金属套筒采用光滑圆柱外形，表面做了防锈氧化处理，和车床尾座锥孔连接的夹持端做了标准化的莫氏锥度适配，不需要额外改装尾座就能直接装夹使用，安装时只需要将连接段推入尾座锥套锁紧即可，整体轴向长度控制在普通车床尾座的有效行程范围内，不会出现超程干涉的问题。设计时特意将弹簧的预紧力设置为可微调结构，针对不同材质的工件、不同规格的丝锥，可以通过调整端盖的旋合长度改变弹簧预压缩量，加工铝件、铜件等软质材料时使用较小预紧力，避免丝锥扎入过快烂牙，加工钢件等硬质材料时适当增大预紧力，保证攻丝过程的轴向稳定性。外露的操作手柄做了防滑滚花处理，装夹丝锥时只需要向后拉动手柄压缩弹簧，就能将丝锥柄部放入装夹孔，松开后弹簧自动顶紧锁舌夹紧丝锥，换刀过程不需要额外扳手，能有效缩短单件加工的辅助时间。这套工装的径向跳动量控制在0.02mm以内，加工出的螺纹同轴度可以满足一般机械零件的装配要求，不需要二次攻丝修正，尤其适合维修车间、小批量加工场景下的内螺纹加工，不需要额外购置攻丝机，利用现有普通车床就能完成稳定的螺纹加工工序，同时弹簧的缓冲作用还能有效吸收攻丝到孔底时的刚性冲击，减少丝锥折断的概率，降低加工耗材成本。在实际使用中，这套工装适配市面上绝大多数的标准直柄丝锥，不需要定制专用的丝锥夹头，装夹范围覆盖常用的M3到M12规格丝锥，能够覆盖大部分常规零件的内螺纹加工需求，套筒外侧的导向段和装夹段保持严格同轴，攻丝过程中不会出现偏摆，即便是新手操作也能加工出合格的内螺纹。
