卧式液压起重千斤顶结构设计

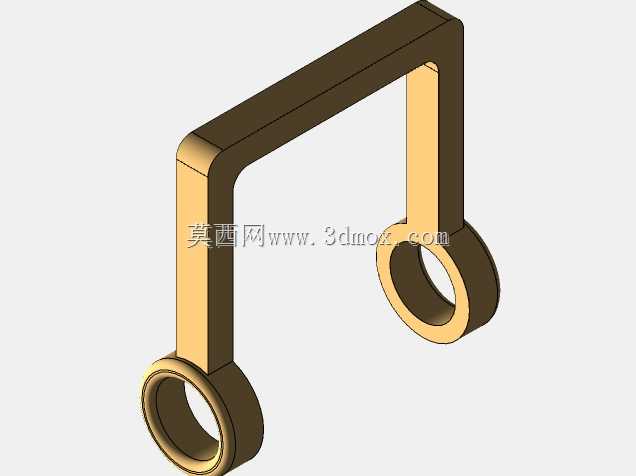

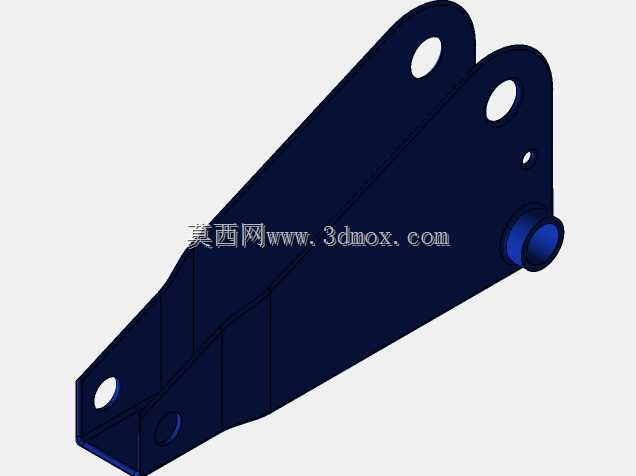

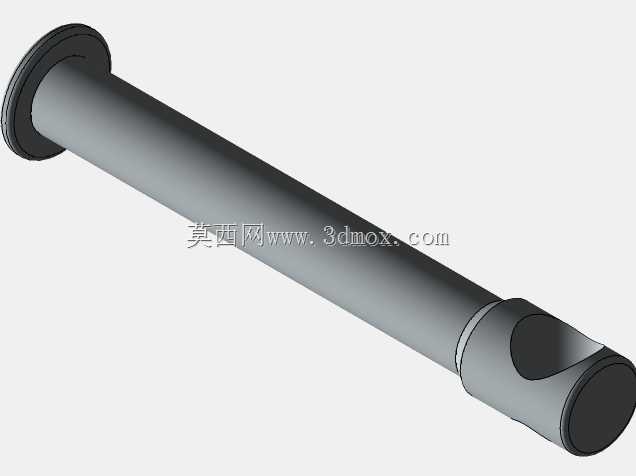

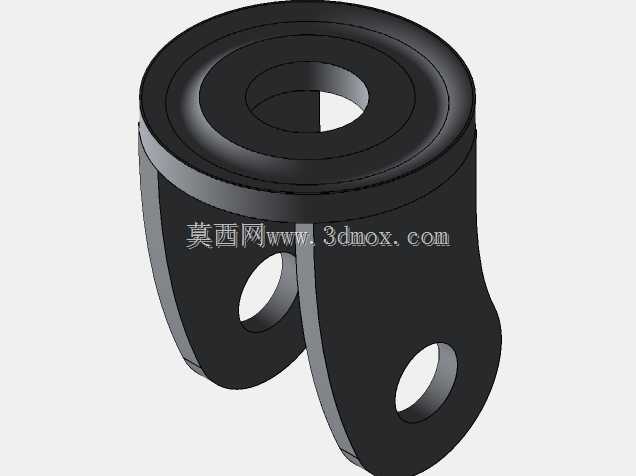

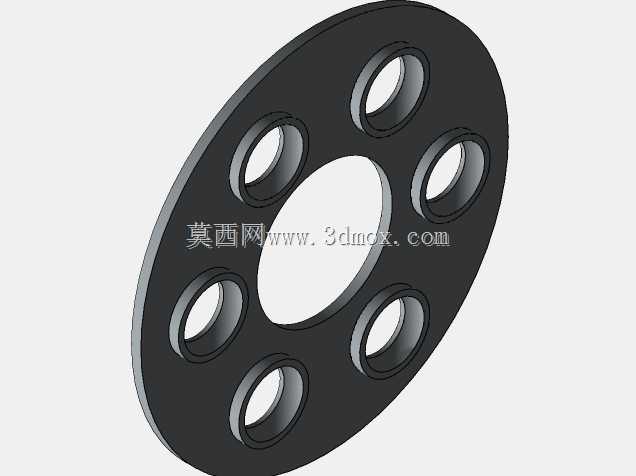

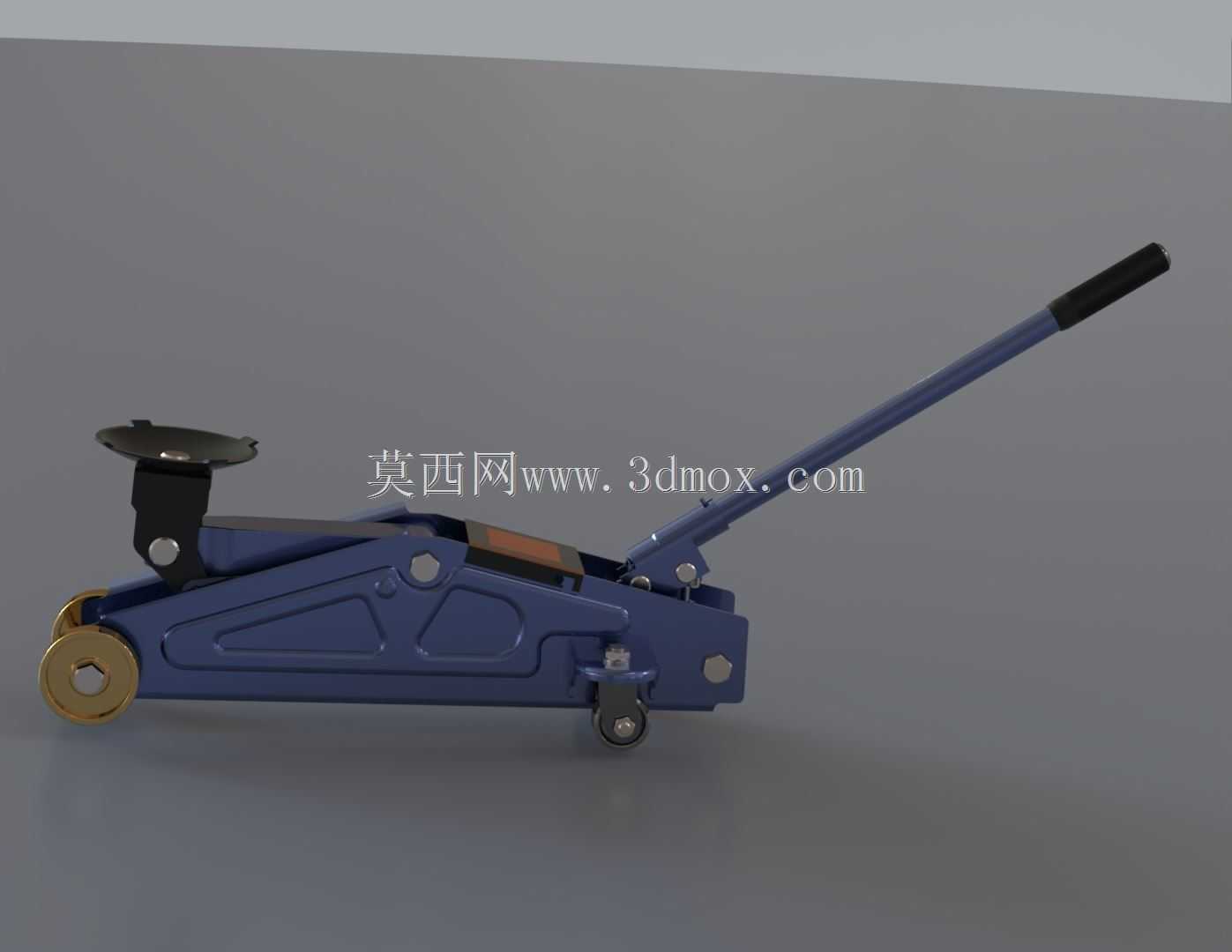

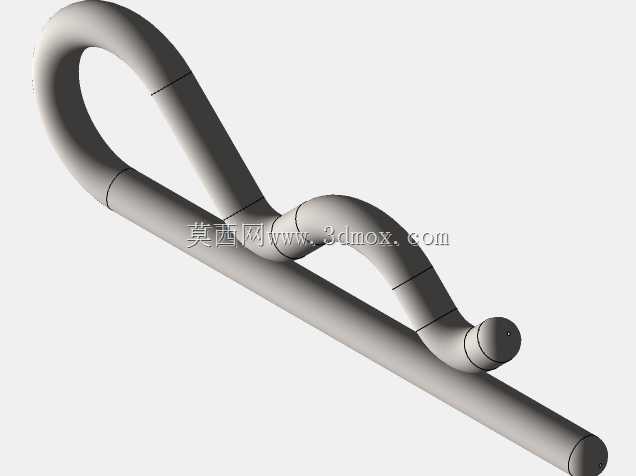

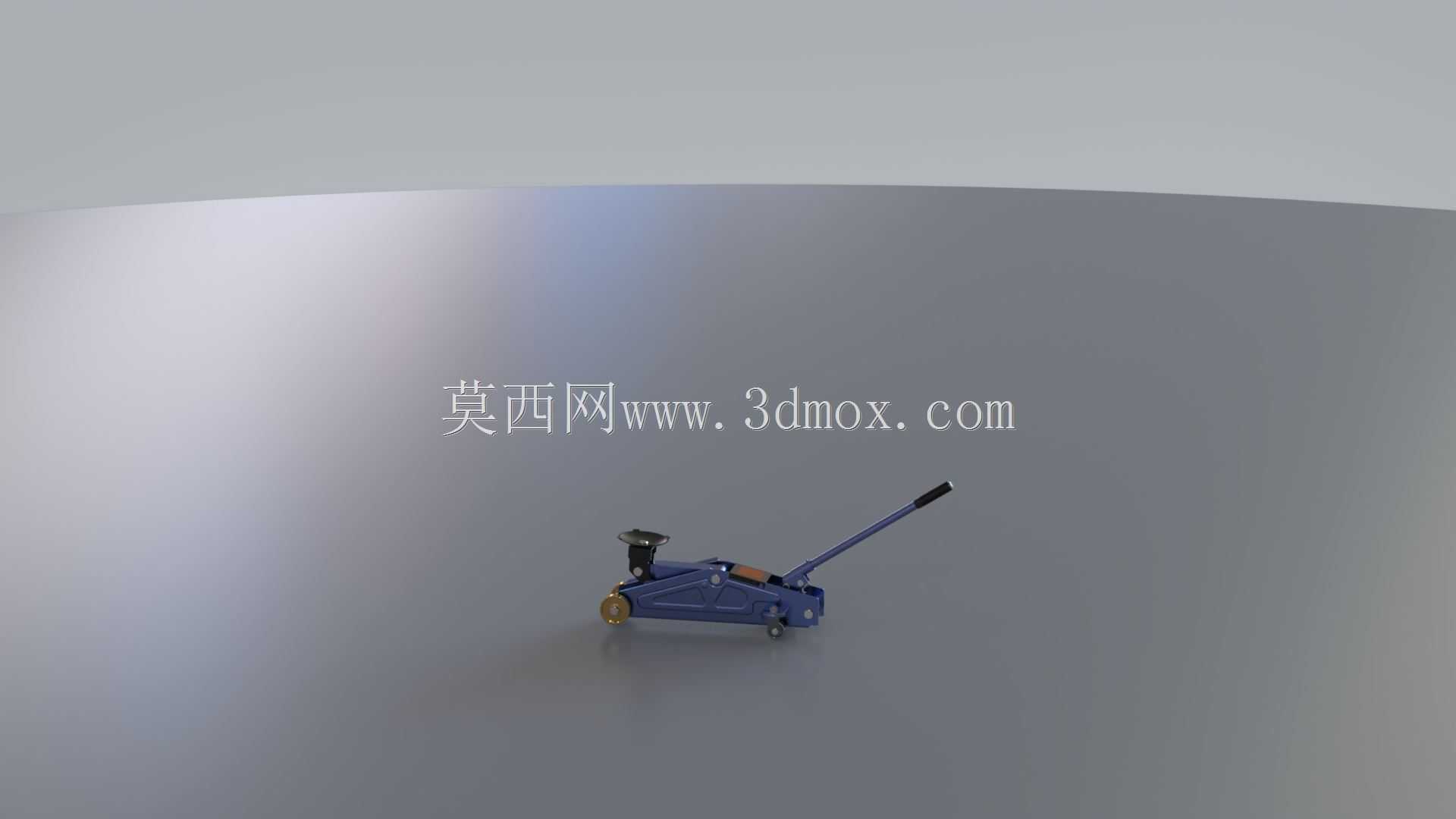

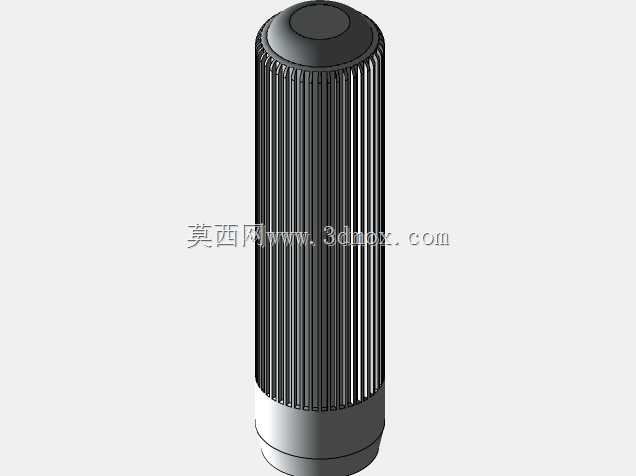

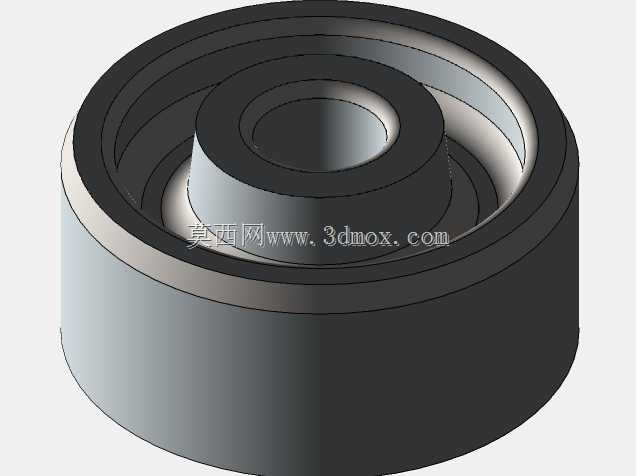

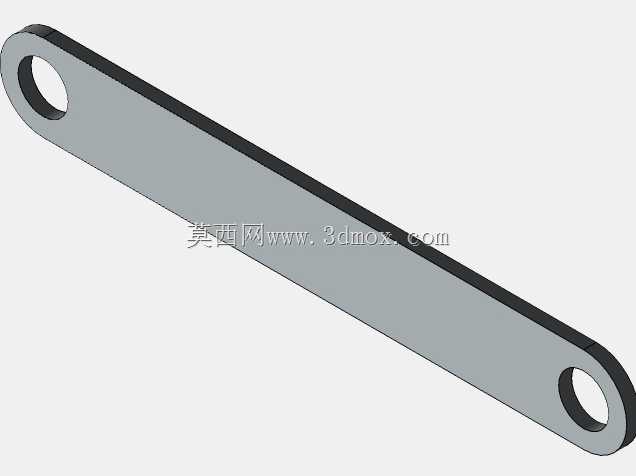

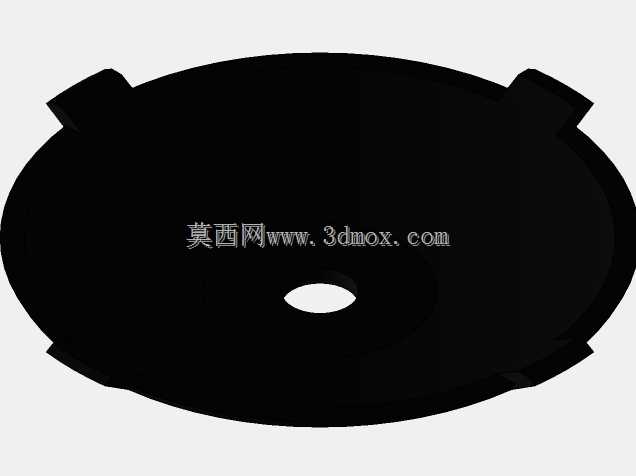

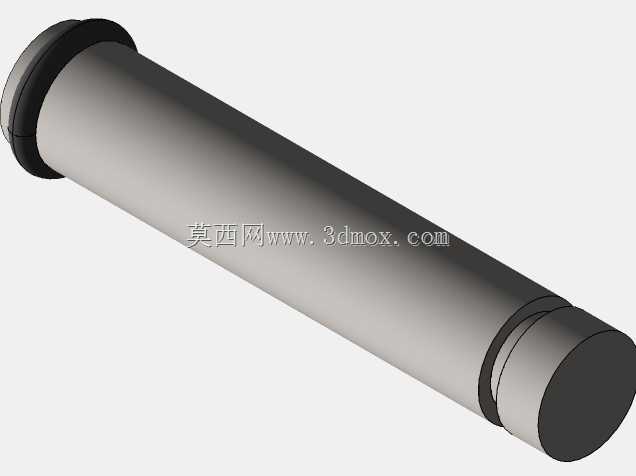

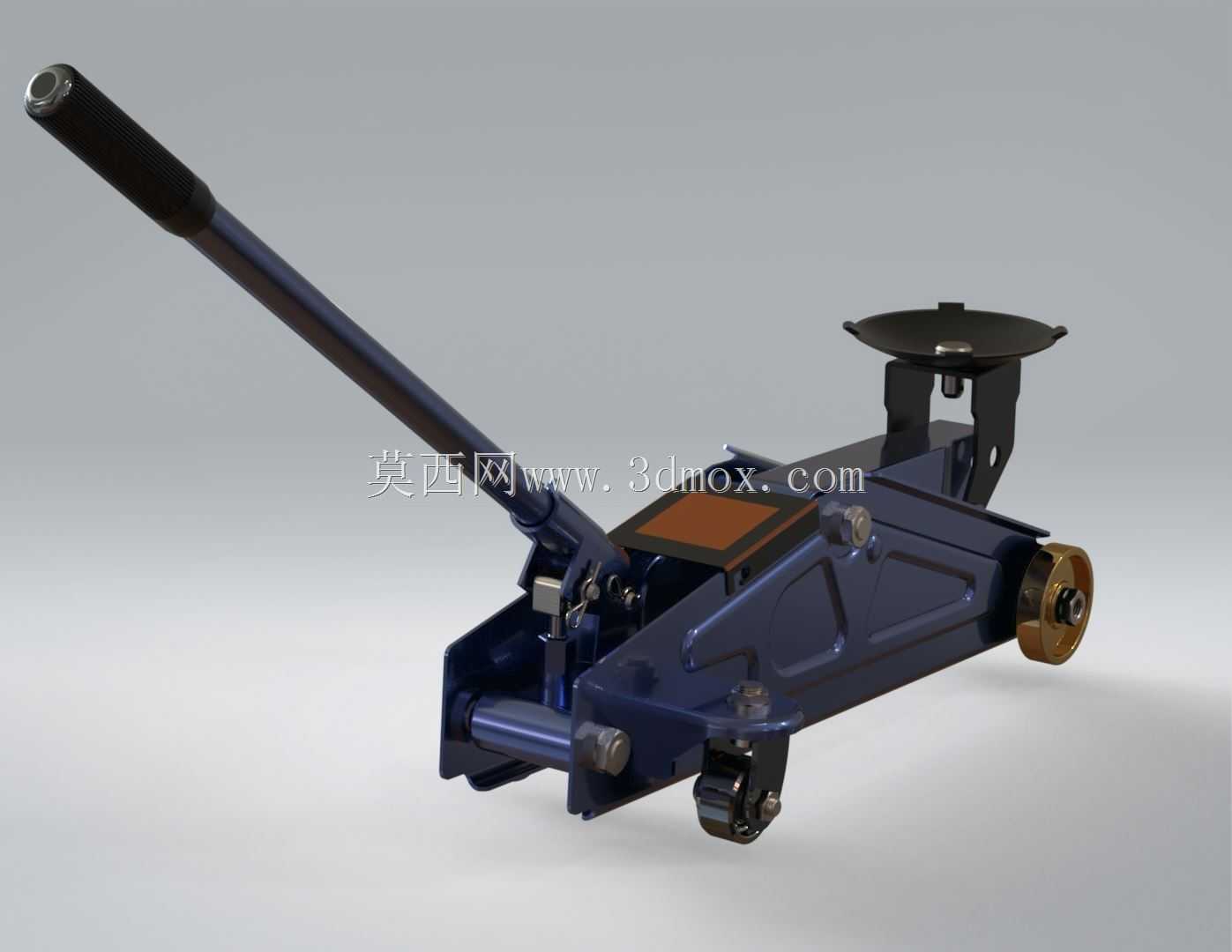

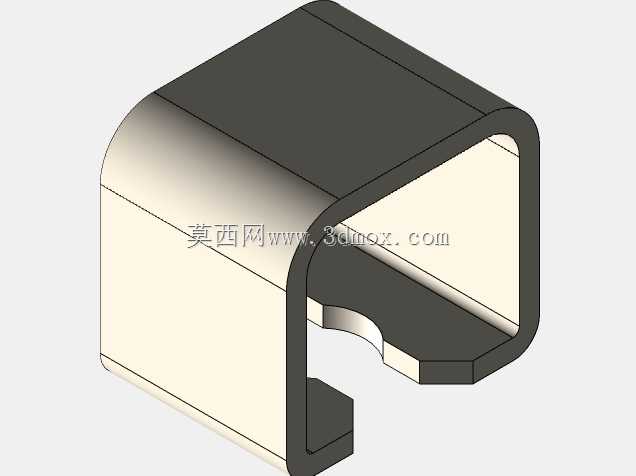

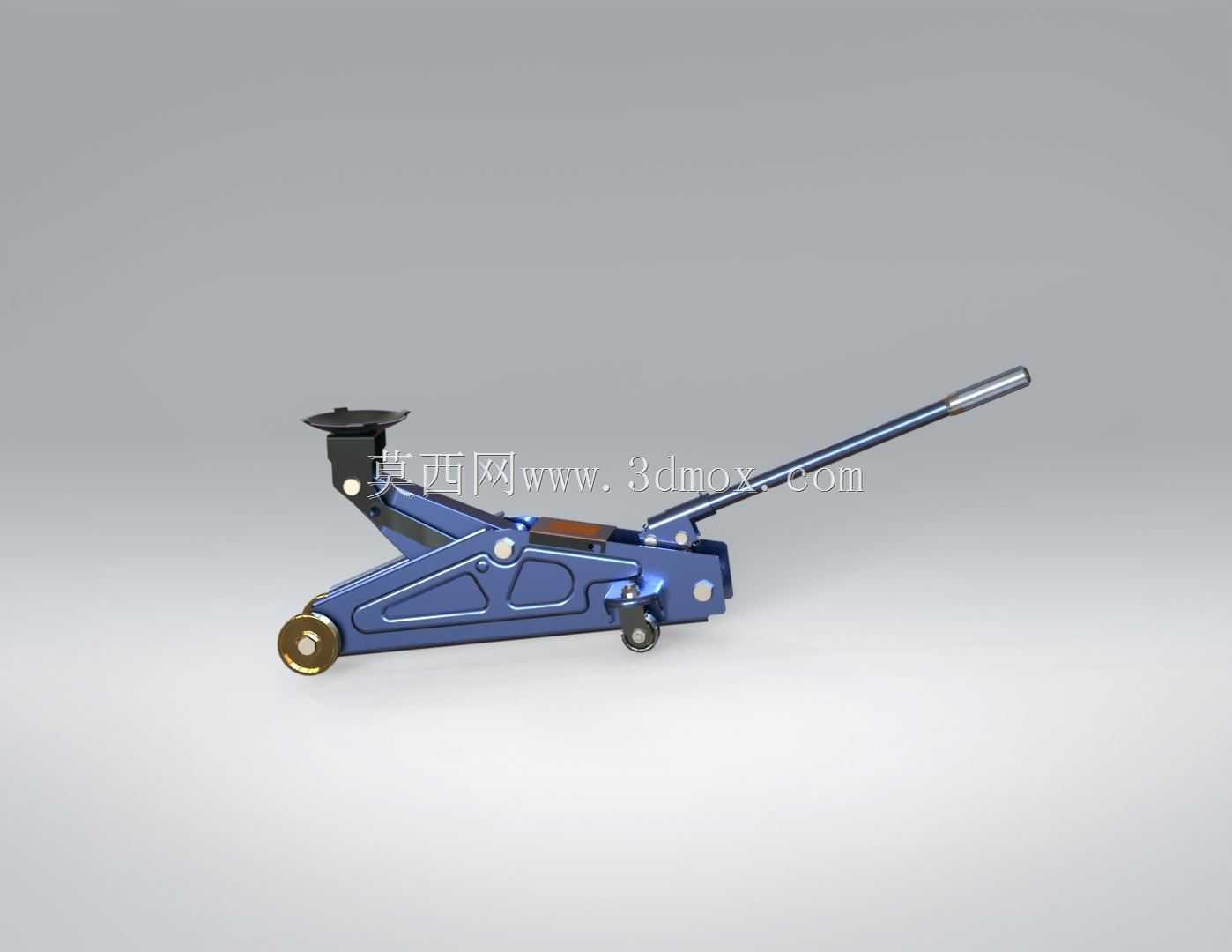

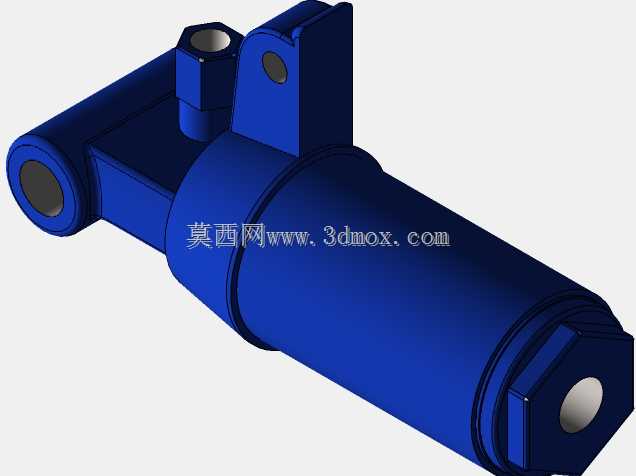

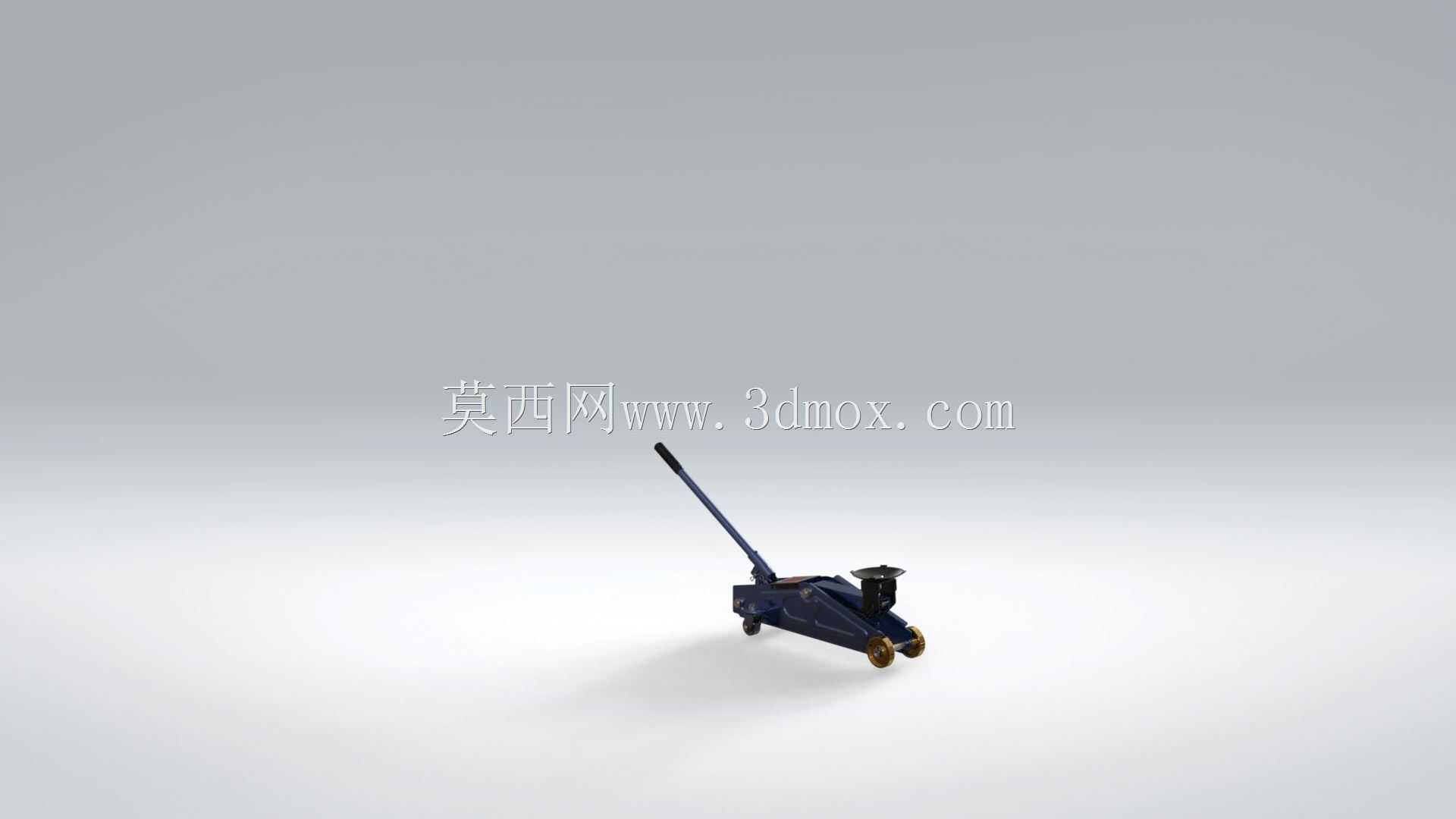

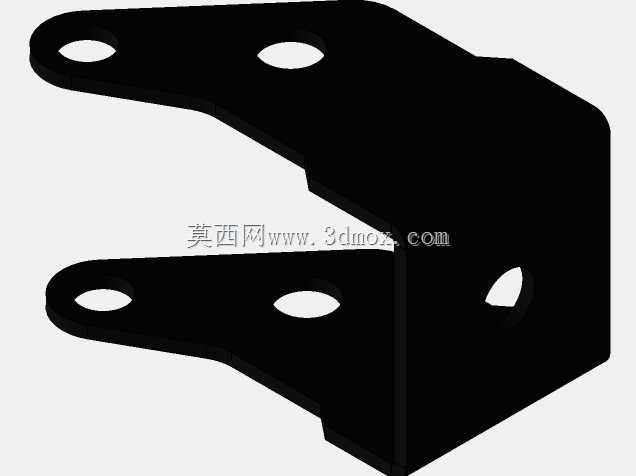

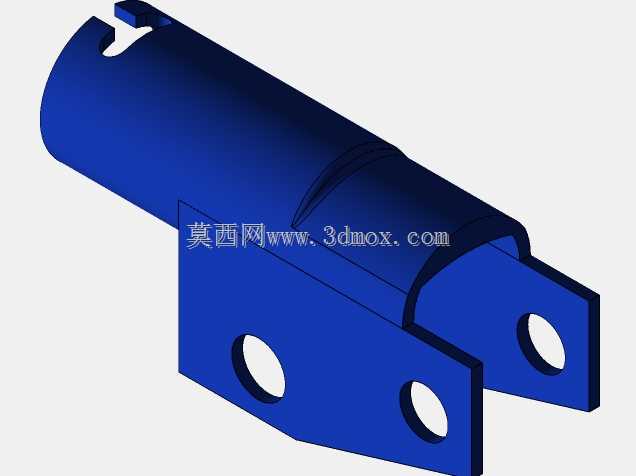

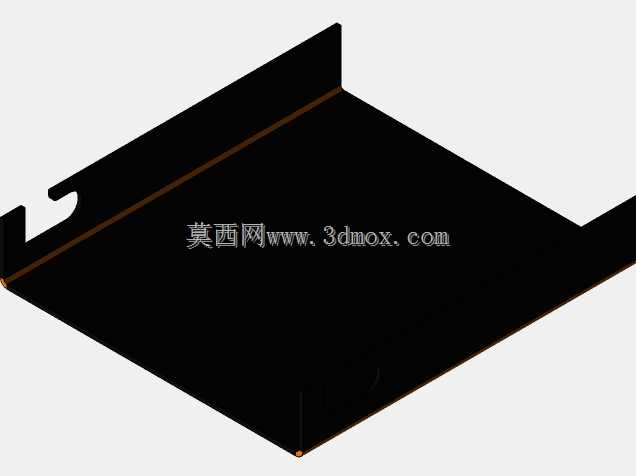

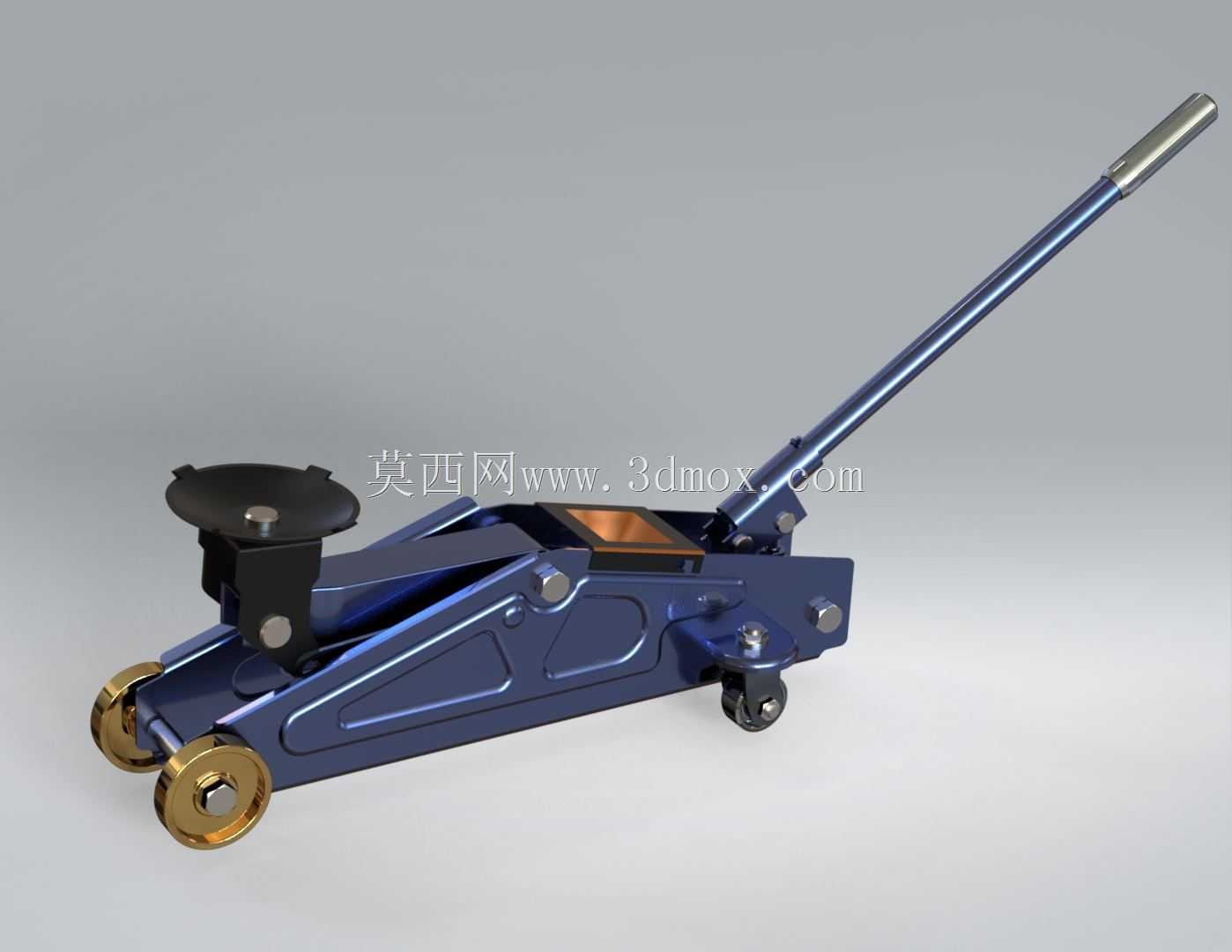

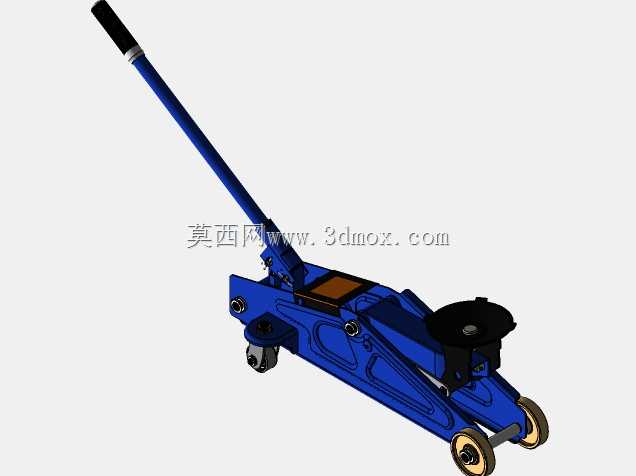

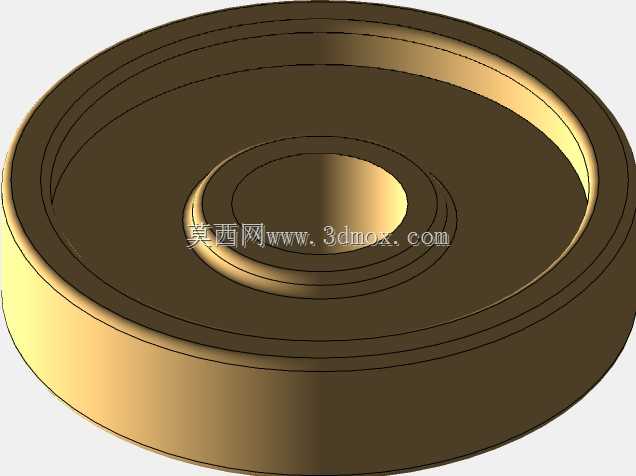

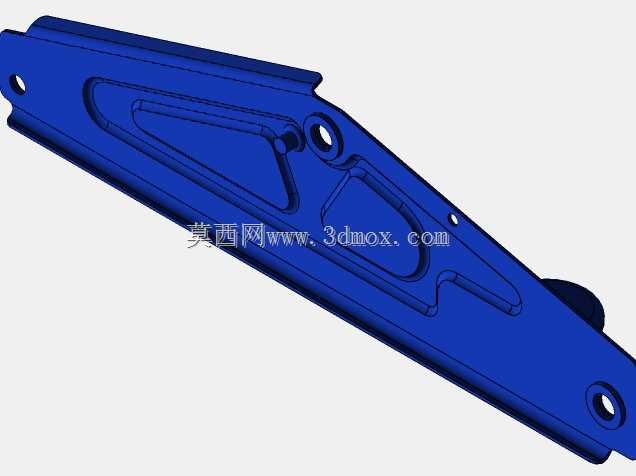

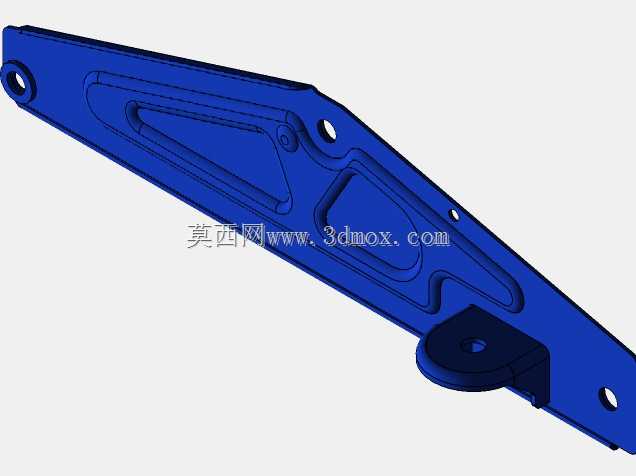

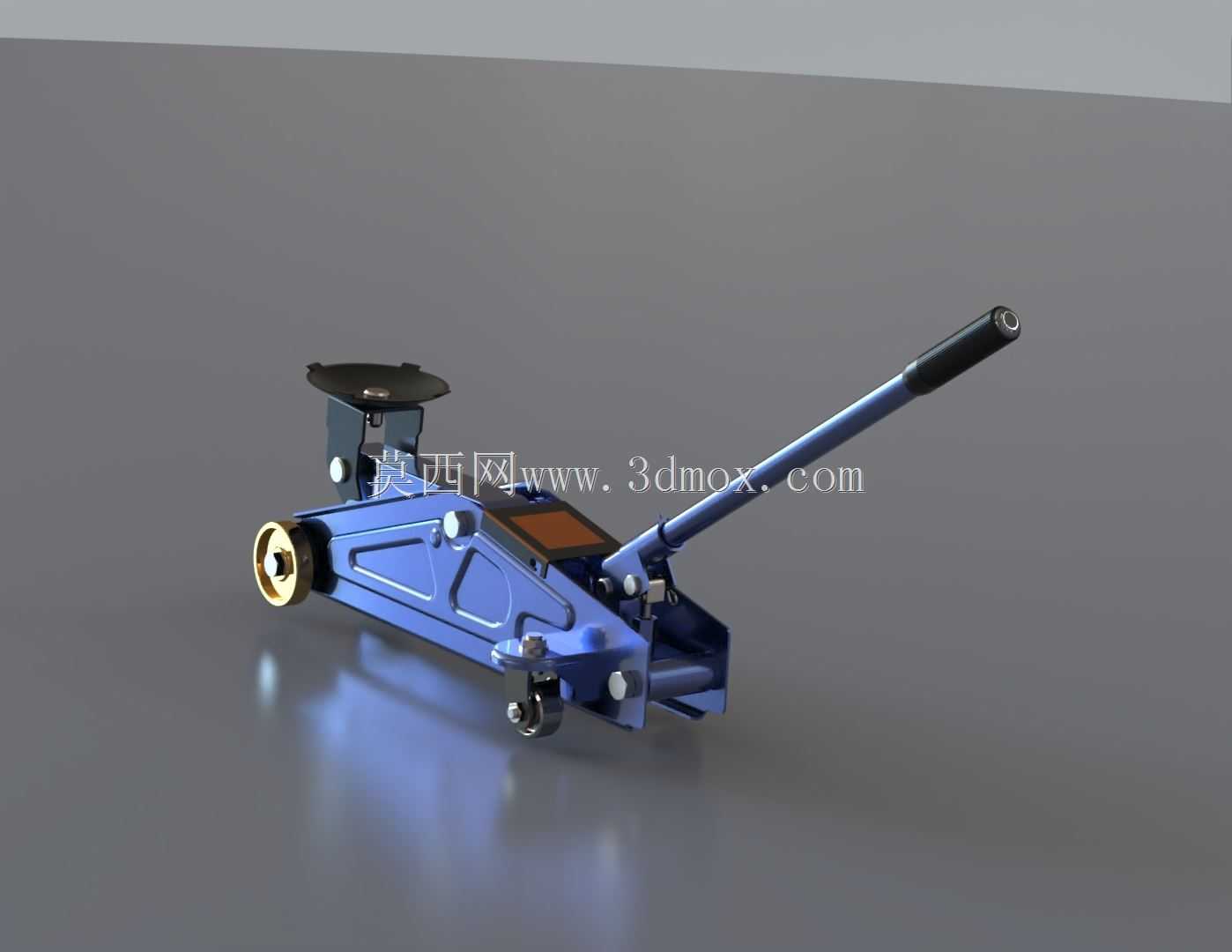

日常汽修场景里，更换轮胎、底盘检修作业时，这类卧式液压千斤顶是工位上出镜率极高的辅助起重设备，和立式千斤顶相比，它的作业高度更低，能顺利进入家用轿车、SUV的底盘下方预留间隙，不需要额外垫高作业面，单台设备的额定起重载荷覆盖常见家用乘用车辆的整备质量需求，作业时的支撑稳定性远高于同类手动起重工具。从结构设计逻辑来看，这套模型完整还原了实体设备的全部运动部件，长操作摇臂通过杠杆原理放大输入作用力，搭配内部的液压柱塞副结构，只需要反复压动摇臂就能平稳抬升支撑托盘，托盘表面做了防滑齿形结构，抬升时能和车辆底盘的支撑筋位紧密贴合，避免作业过程中出现滑脱风险。设备底部的支撑轮组做了差异化设计，前端是两个定向承重滚轮，后端是带转向功能的万向脚轮，空载状态下可以直接推移到作业点位，不需要人工搬抬移位，能大幅降低一线维修人员的作业强度。设计时需要重点把控几个安装边界尺寸：首先是设备完全收拢状态下的整体高度，必须适配市面主流乘用车辆的底盘最小离地间隙，否则无法顺利伸入车底；其次是支撑托盘的最大抬升行程，要满足轮胎完全离地的作业高度需求，行程过短会导致轮胎无法完全脱离地面，无法完成拆换作业；还有摇臂的操作回转空间，压动摇臂时不能和车身侧裙、地面发生干涉，预留足够的操作角度余量。液压回路部分的设计做了集成化处理，泄压阀设置在摇臂安装座的侧边，作业完成后只需要小角度扳动泄压旋钮，就能控制托盘缓慢平稳下降，不会出现突然下坠的安全隐患，设备主体的承力臂采用了折弯钢板焊接结构，在保证整体结构强度的前提下尽可能控制自重，不会给日常收纳、转移带来额外负担。整套模型把所有零件的装配关系、运动配合间隙都做了还原，不管是用来做汽修工位的工具配置选型参考，还是做液压起重类工具的结构设计参考，都能直观呈现各部件的配合逻辑，能帮设计人员快速理清这类卧式液压起重设备的受力传递路径，规避结构设计时的强度盲区，比如承力臂的铰接点位置、液压油缸的安装倾角，都会直接影响设备的实际起重能力和操作手感，这些细节在模型里都有精准的还原，不需要再反复测绘实体设备就能掌握核心结构参数。
