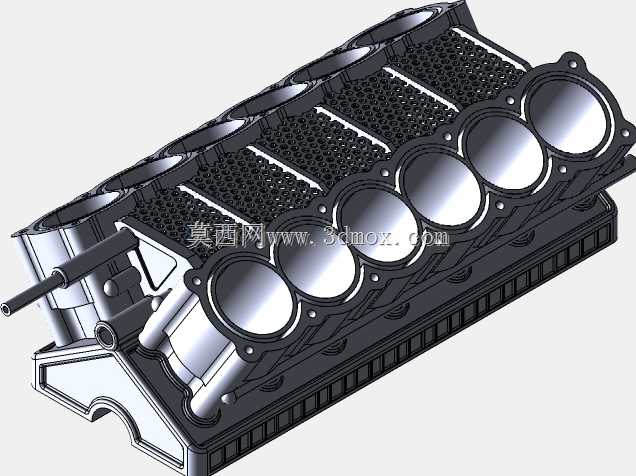

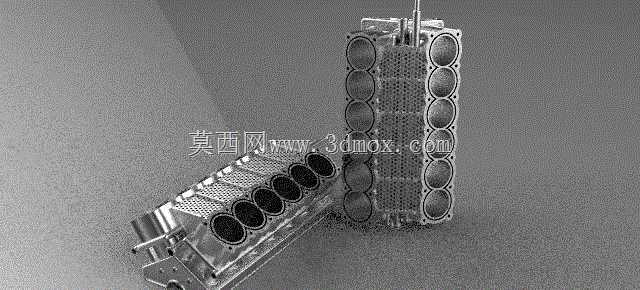

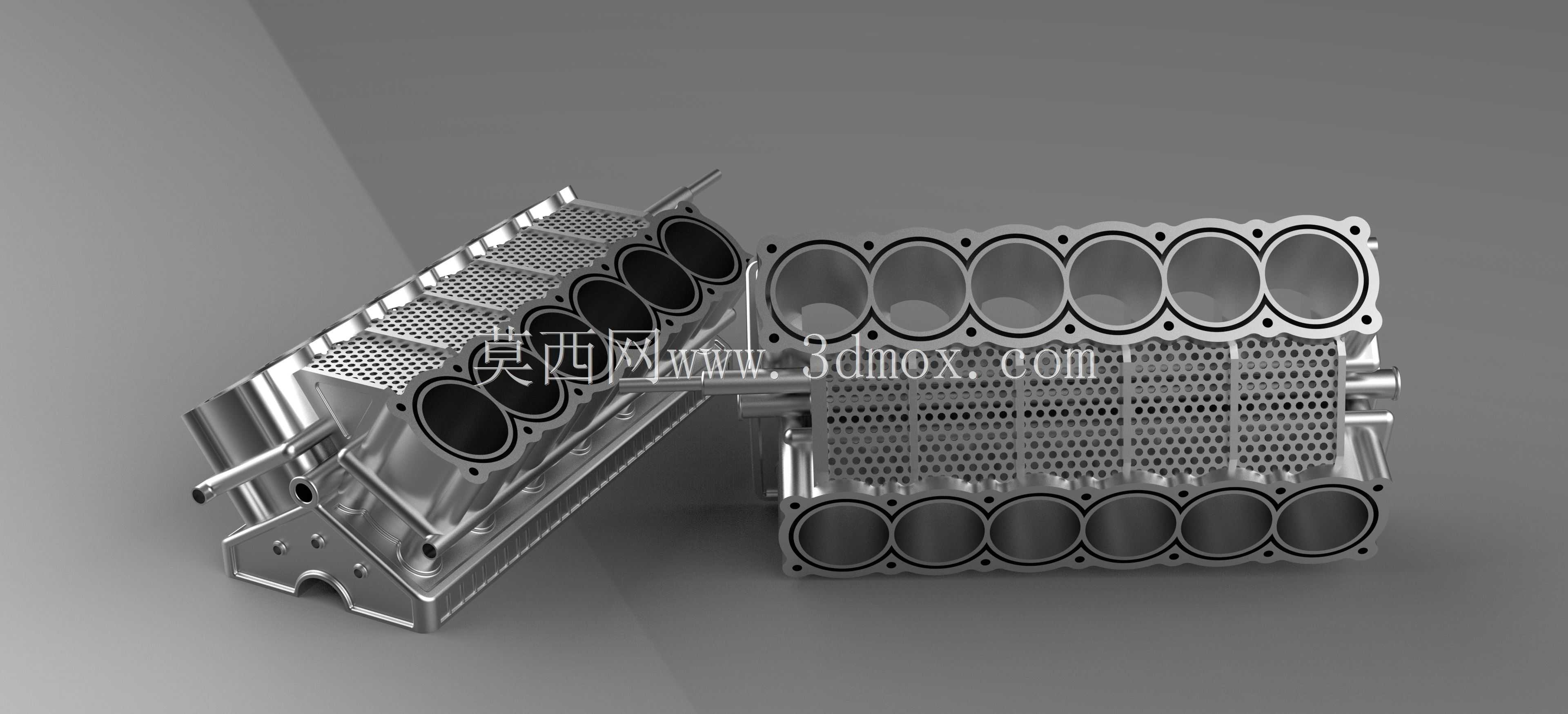

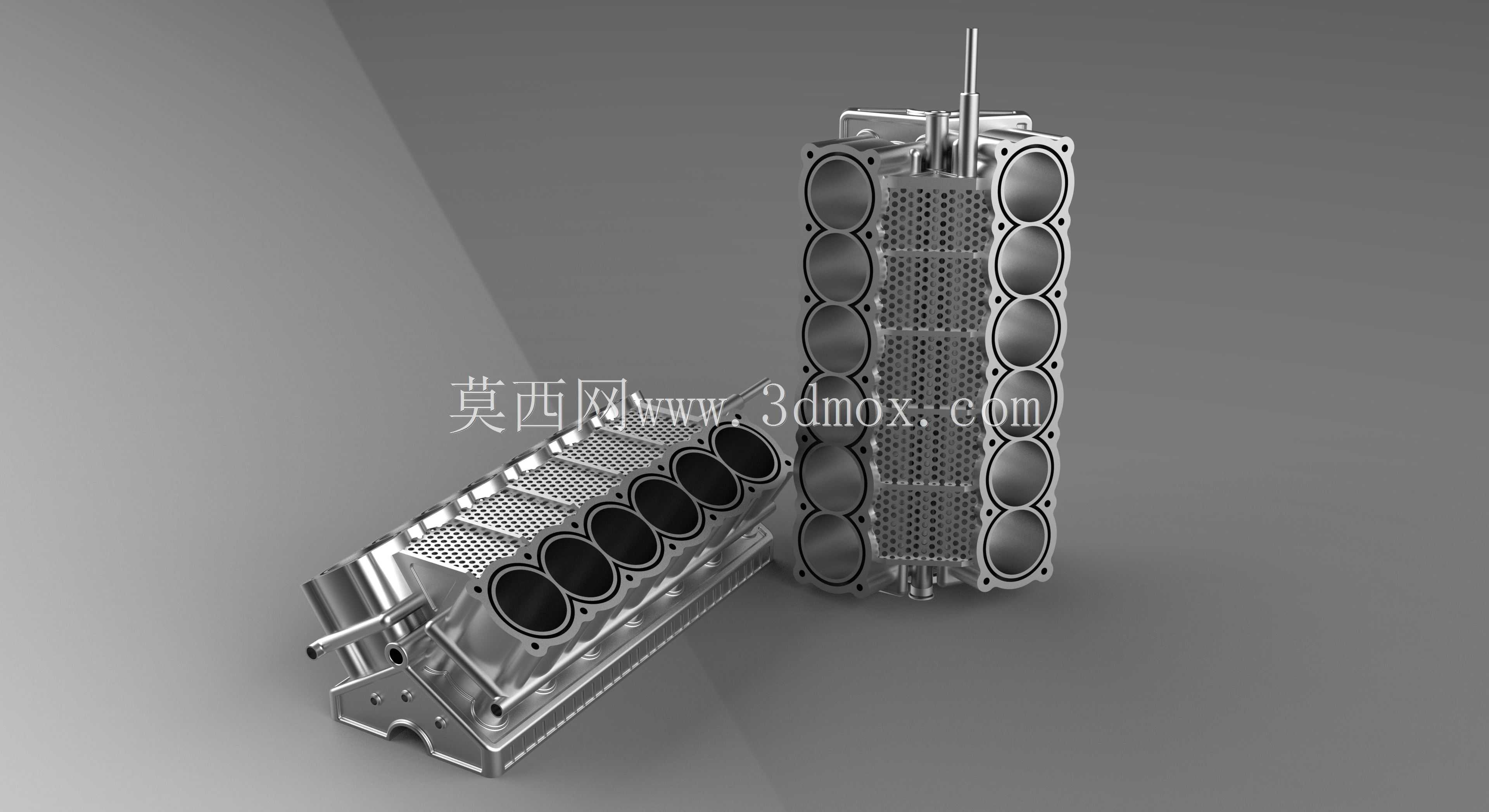

V型十二缸汽车发动机缸体结构

作为V型排布十二缸内燃机的核心承载基体，这款缸体在大排量豪华乘用车、高性能跑车以及大马力特种工程车辆的动力系统中承担核心支撑作用，区别于直列缸体的狭长布局，V型60度夹角的排布让整体横向占用空间更紧凑，能在有限的发动机舱内容纳更多气缸，同时抵消部分一阶往复惯性力，降低动力运转时的整机振动幅度。从结构设计逻辑来看，缸体采用上下分体式集成设计，摒弃了早期缸体与曲轴箱分离的结构，将曲轴箱腔体与缸筒基座直接铸为一体，既提升了整体结构刚性，也减少了零部件之间的密封连接面，降低了机油、冷却液渗漏的风险。缸体两侧各排布六个气缸安装腔，缸筒周边预留了完整的冷却液流道与润滑油道，冷却液流道采用环绕式布局，能在发动机高负荷运转时快速带走缸筒周边的热量，避免局部过热导致的缸筒变形；润滑油道则直接连通主轴承座与凸轮轴安装位，保证各运动摩擦副能在最短时间内获得压力润滑，减少冷启动阶段的部件磨损。安装边界方面，缸体顶面的缸盖结合面采用高精度平面设计，预留了均匀分布的缸盖螺栓孔，能保证缸垫压紧力均匀分布，避免燃烧室漏气；底面的油底壳安装面设计有加强筋结构，提升油底壳连接的密封性，同时侧面预留了发动机悬置安装位、水泵安装接口、机油滤清器安装基座以及各类传感器的安装孔位，不需要额外加装转接支架就能完成周边附件的装配。主轴承座采用跨接式设计，每个轴承盖都通过多根螺栓与缸体主体连接，能承受十二缸做功时带来的大扭矩冲击，避免曲轴高速运转时轴承座出现变形。缸体外部的加强筋布局经过受力优化，在不额外增加过多壁厚的前提下，提升了缸体整体的抗扭、抗弯强度，兼顾了结构强度与轻量化需求，这类缸体的建模过程需要精准还原各流道的走向、安装孔的位置公差以及结合面的平面度要求，能为后续的缸盖设计、曲柄连杆机构匹配、冷却润滑系统仿真提供准确的装配基准。
