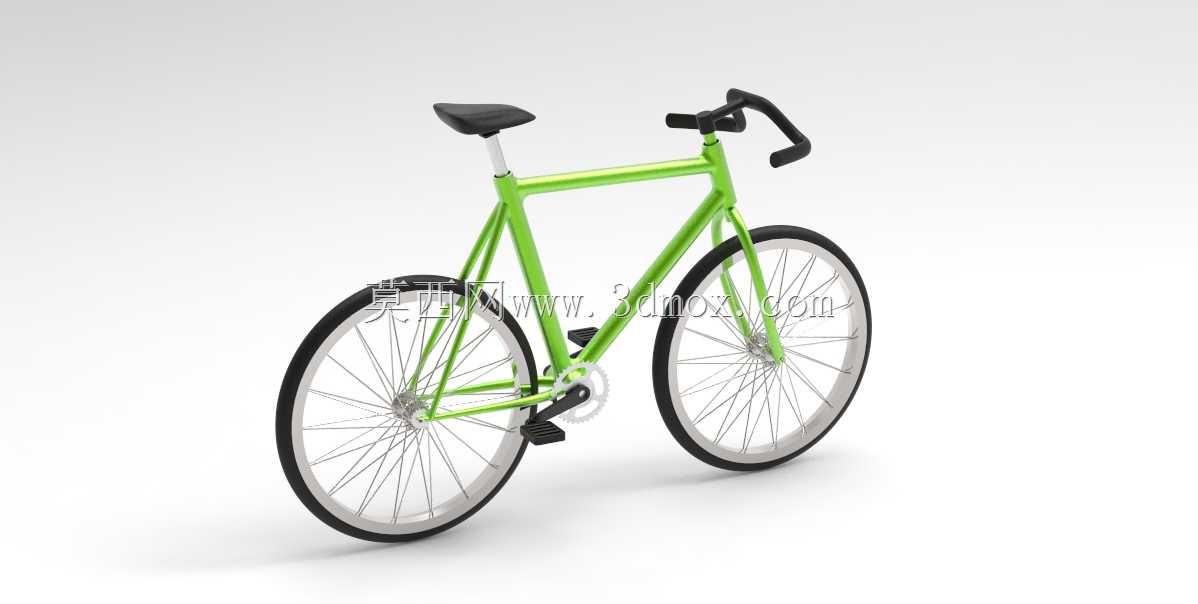

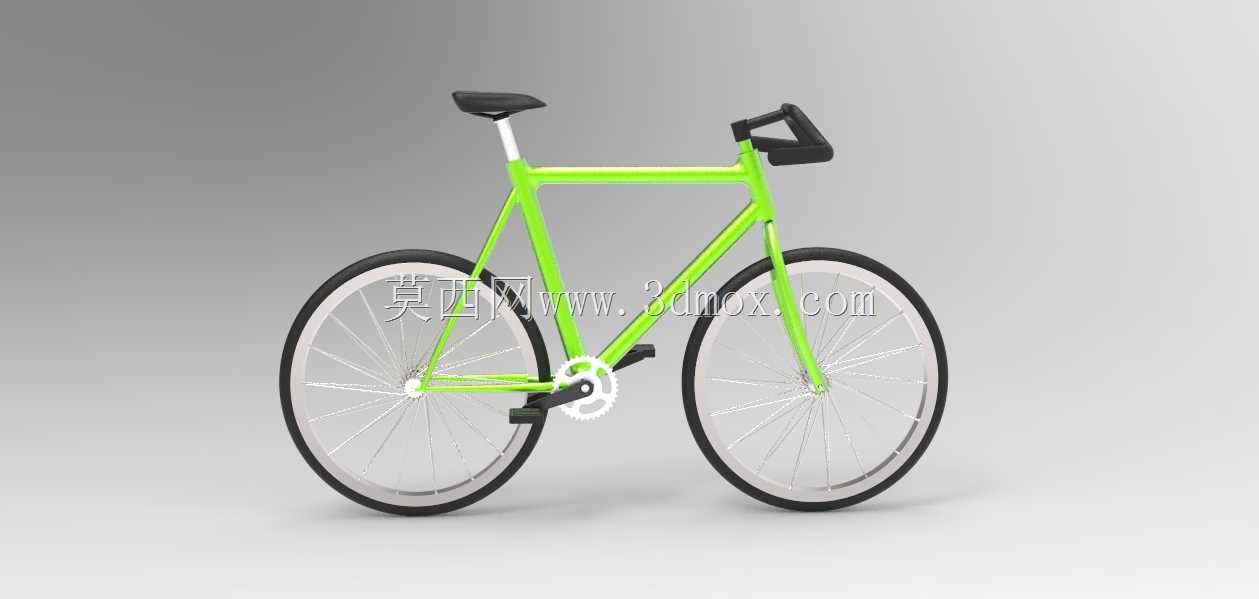

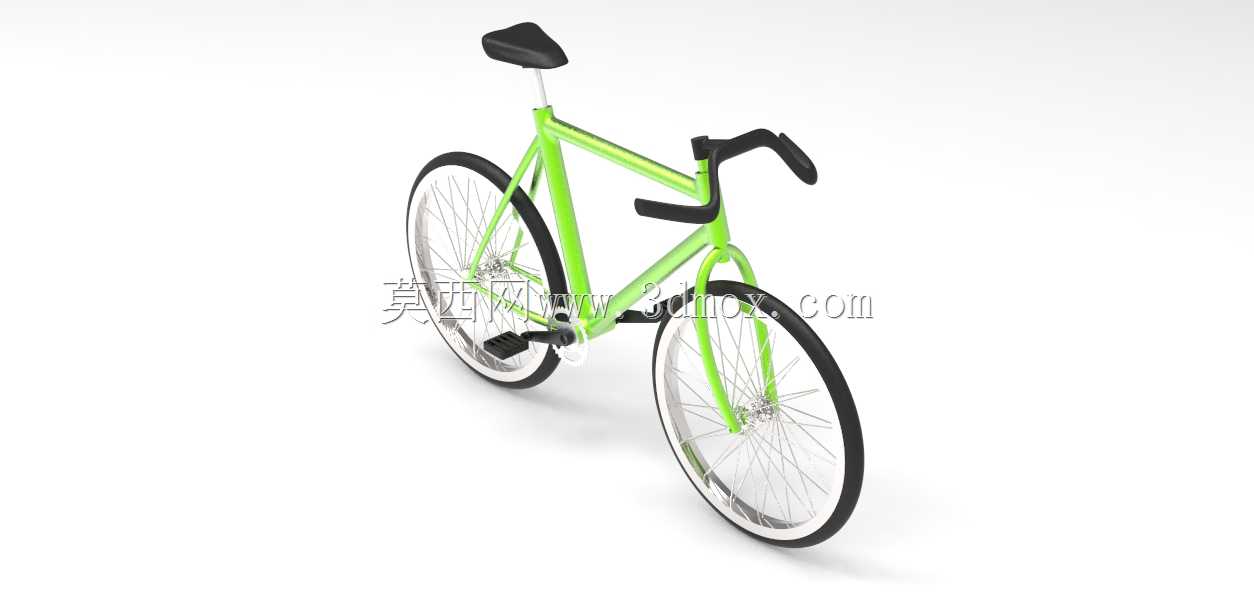

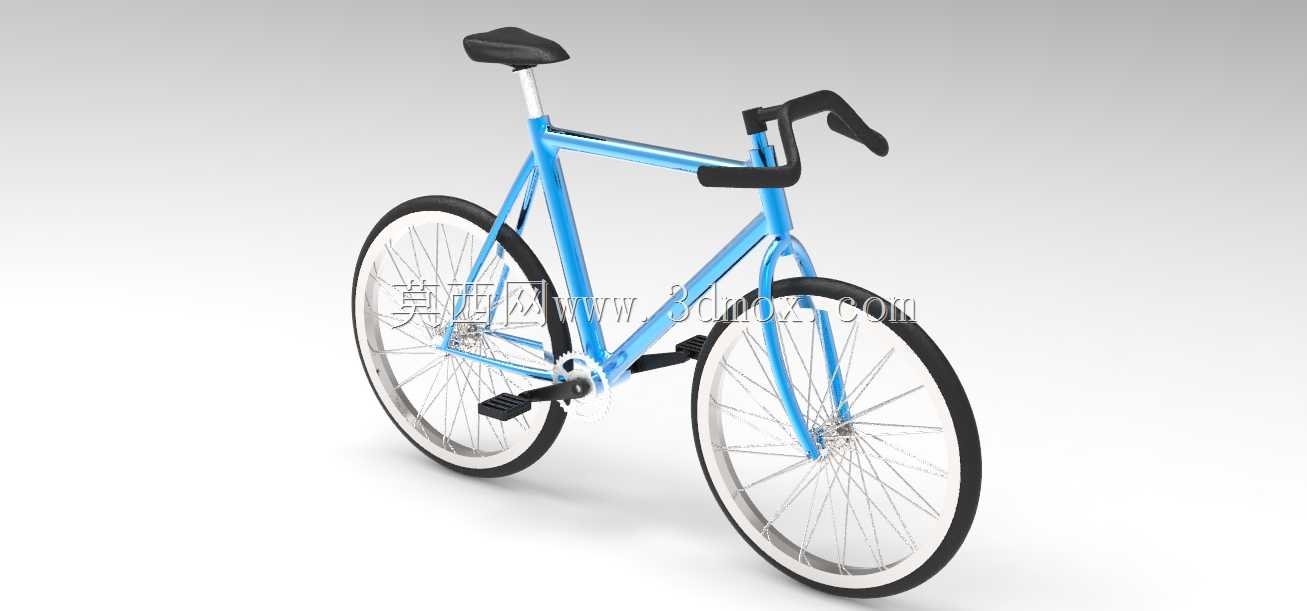

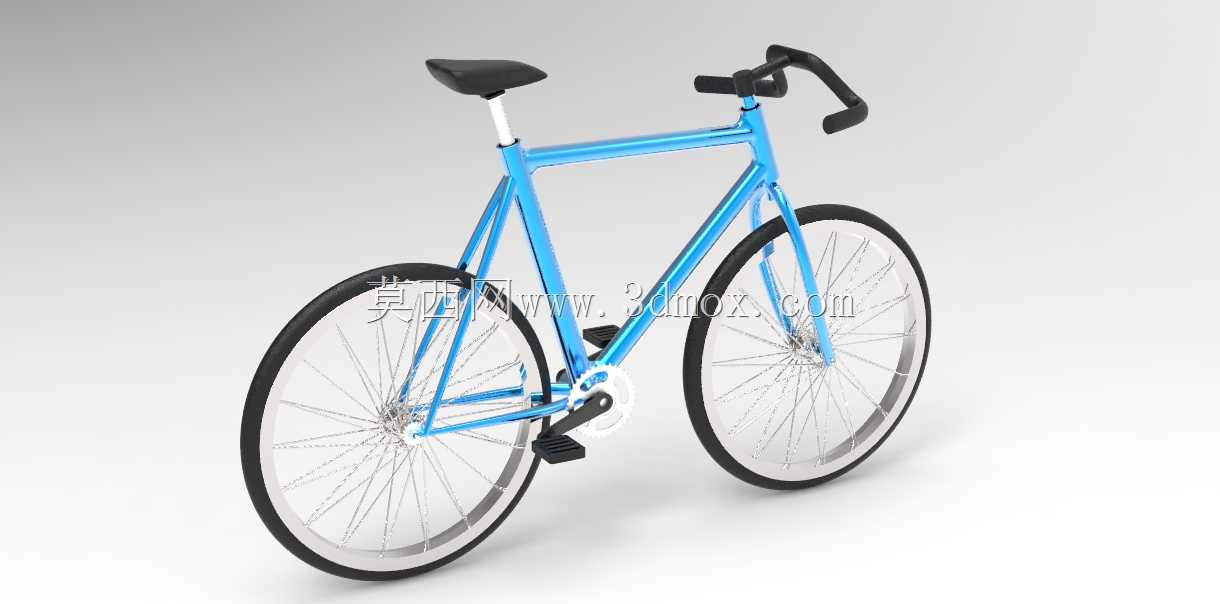

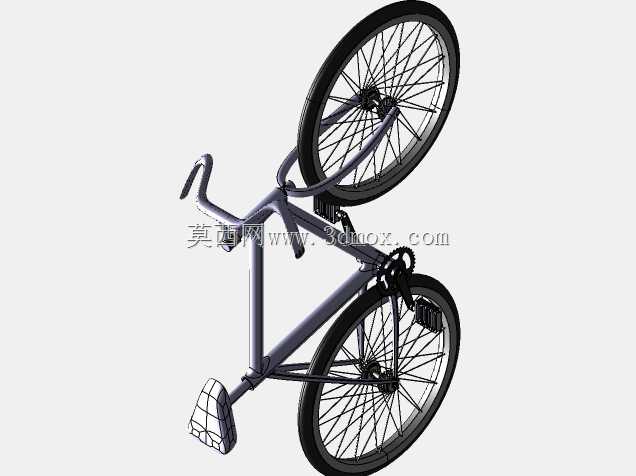

死飞自行车整车结构三维设计模型

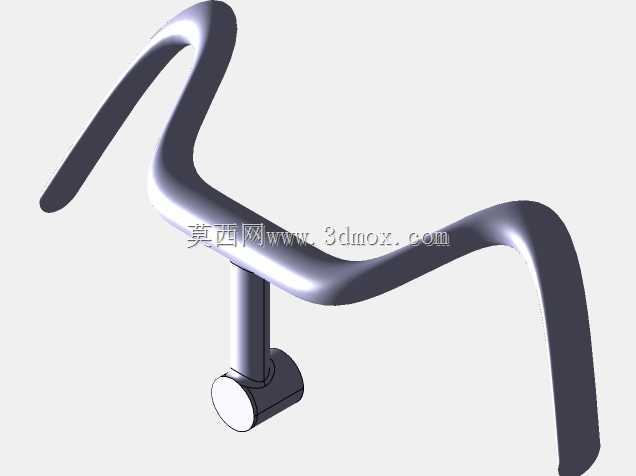

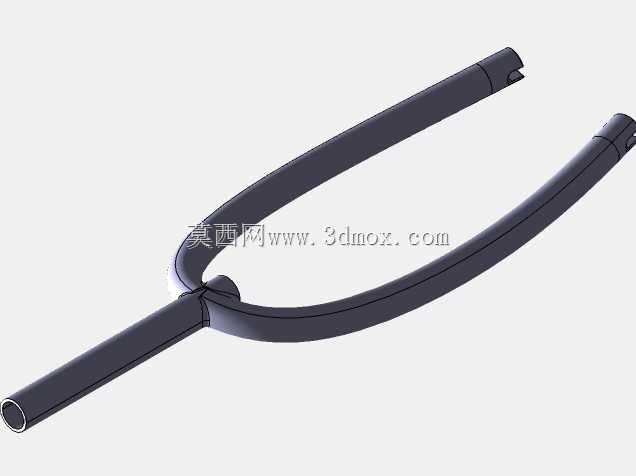

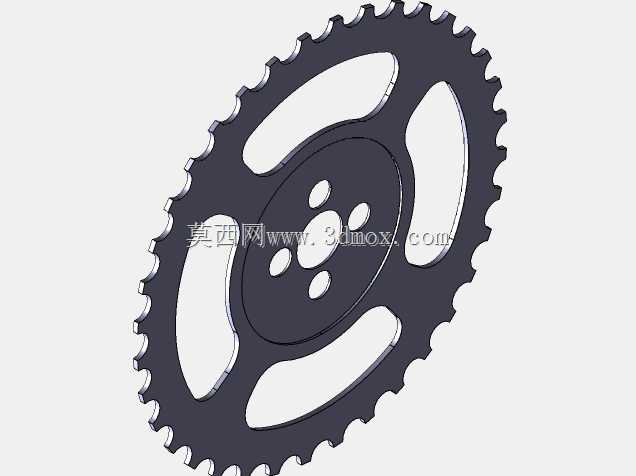

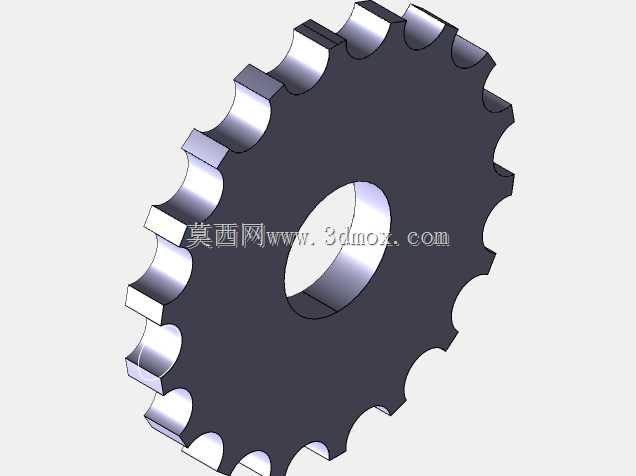

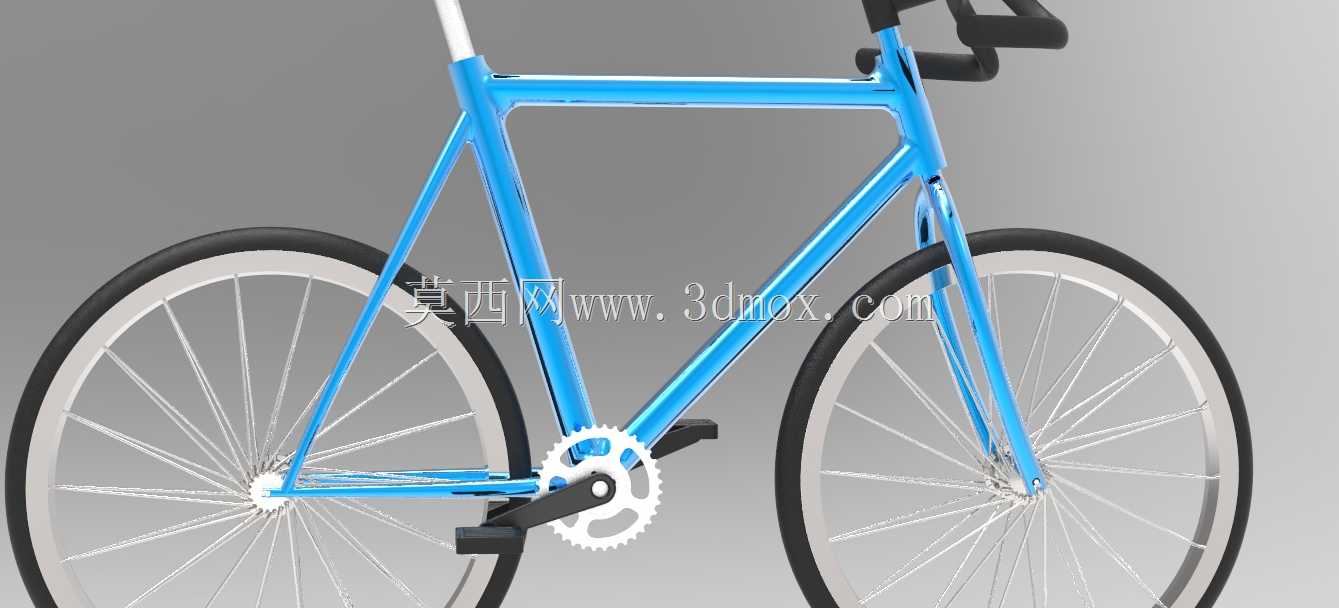

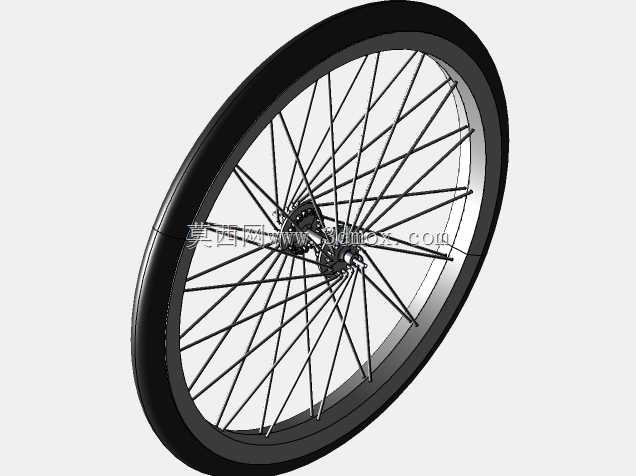

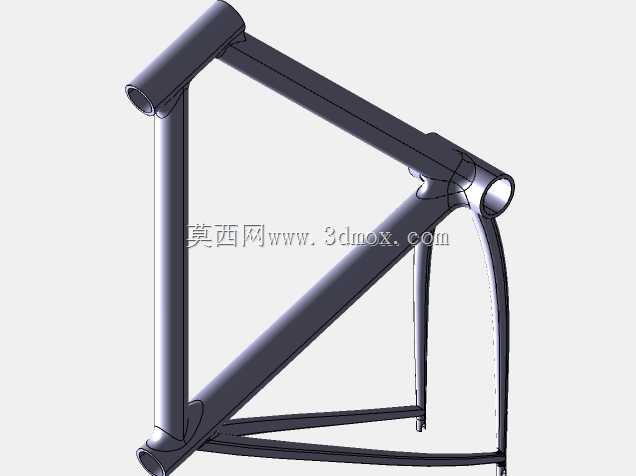

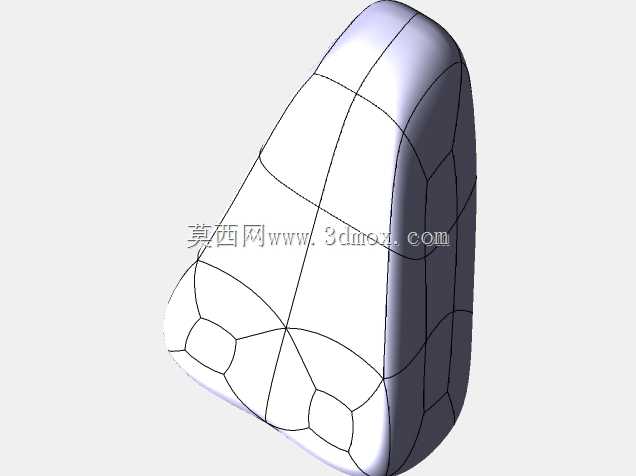

这款固定齿轮自行车的三维结构设计，首先围绕城市短途通勤、场地骑行两类核心应用场景展开，在建模阶段就充分考虑了不同使用场景下的结构强度与操控灵活性需求。从实际用途来看，固定齿比的传动结构取消了传统变速系统的冗余部件，既降低了整车故障率，也能让骑行者直接通过脚踏动作控制轮组转速，满足场地竞速时的直接动力反馈需求，同时简洁的整车结构也适配日常城市通勤的轻量化代步需求。在功能特性设计上，整车采用水平上管的钻石型车架结构，三角受力布局可以在保证车架刚性的同时，尽可能降低管材重量，后叉端采用水平开口设计，方便调整链条张紧度，适配不同轴距的骑行姿态调整需求；弯把设计兼顾了场地骑行的低风阻姿态与城市通勤的操控灵活性，窄型坐垫减少了大腿踩踏时的摩擦干涉，传动系统采用单盘片搭配固定飞轮的结构，没有多余的变速拨链、导轮部件，动力传递路径直接，踩踏损耗更低。设计思路上，建模过程优先还原各部件的装配干涉边界，比如前叉舵管与车架头管的配合尺寸、中轴与车架五通的安装公差、轮组花鼓与前后叉端的安装位尺寸，都按照实际加工装配的公差要求做了预留，避免后续生产装配时出现部件干涉问题。外形尺寸方面，整车适配165-180cm身高的骑行者，轴距控制在1000mm左右，整车长度不超过1700mm，车把宽度控制在380-420mm区间，既保证了狭窄空间的通行灵活性，也能满足高速骑行时的操控稳定性；安装边界上，各部件的安装孔位、配合公差都按照通用自行车行业标准设定，轮组采用标准700C规格，可兼容市面常规的公路车内外胎，中轴采用通用方孔规格，方便后期维护更换部件，车架管材的连接处做了平滑过渡处理，既降低了应力集中风险，也让整车外观更具流畅感。建模过程中对每一处焊接位、部件配合面都做了细节还原，比如车架管材的焊接补强片、花鼓的法兰盘结构、链条与链轮的啮合间隙，都按照实际工程参数设定，可直接用于结构验证、外观展示以及后续的生产开模参考。
